- Page 1 417 – Anémomètre à hélice numérique 0560 0417 Mode d’emploi...
-
Page 2: Table Des Matières
Remettre à zéro les valeurs maximales / minimales ......16 7.2.3 Déterminer la moyenne multipoints ............16 7.2.4 Déterminer la moyenne temporelle ............17 7.2.5 Imprimer les données ................18 Commande par l’App testo Smart ............. 19 Aperçu des éléments de commande ............ 19... - Page 3 Mise à jour du firmware ............... 31 Entretien du produit ................32 Mise en place / Remplacement des piles ..........32 Nettoyage de l’appareil ................ 32 Données techniques du testo 417 ............ 33 Conseils et dépannage ..............34 Questions et réponses ................. 34 11.1 Accessoires et pièces de rechange .............
-
Page 4: Concernant Ce Document
Ne procédez qu'aux travaux d'entretien et de maintenance décrits dans le • présent document. Respectez les étapes indiquées. • Utilisez exclusivement des pièces de rechange d'origine de Testo. Piles et accumulateurs • L'utilisation inappropriée de piles et d'accumulateurs peut entraîner la destruction des piles et accumulateurs, causer des blessures par électrocution ou encore provoquer des incendies ou des fuites de liquides... -
Page 5: Élimination
Au terme de la durée d'utilisation du produit, apportez-le dans un centre de • collecte sélective d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination. • N° d'enreg. DEEE : DE 75334352 3 Remarques spécifiques au produit... -
Page 6: Utilisation Conforme

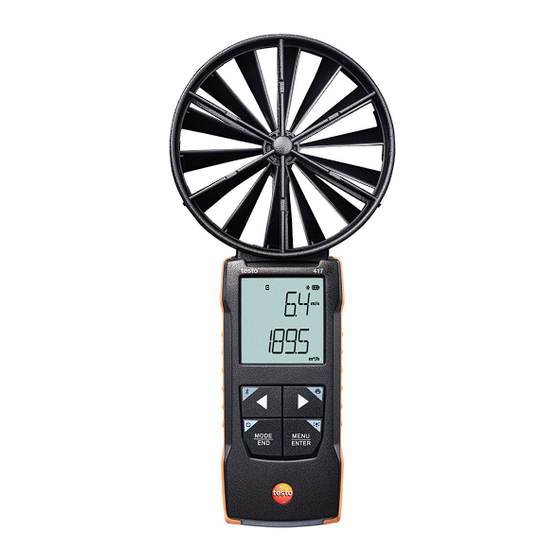

4 Utilisation conforme Le testo 417 est un appareil de mesure compact pour la mesure de la vitesse d’écoulement et de la température par une sonde à hélice de 100 mm intégrée avec capteur de température. Il est uniquement conçu pour l’usage à l’intérieur. -
Page 7: Description Du Produit
5 Description du produit 5 Description du produit Aperçu de l’appareil 1 Touches de commande 2 Écran 3 Sondes 4 Compartiment à piles Explication des symboles Observer le mode d’emploi... -
Page 8: Prise En Main
6 Prise en main 6 Prise en main Mise en place / Remplacement des piles AVERTISSEMENT Risque de blessures graves de l’utilisateur et/ou de destruction de l’appareil. Risque d’explosion si les piles sont remplacées par un mauvais type de pile. - Utiliser uniquement des piles alcalines non rechargeables. -
Page 9: Se Familiariser Avec Le Produit
6 Prise en main Les piles peuvent être recyclées. Se familiariser avec le produit Raccorder des sondes 6.2.1 Les sondes requises sont intégrées ou raccordées de manière fixe. D’autres sondes ne peuvent pas être raccordées. Allumer et éteindre l’appareil 6.2.2 Allumer Appuyer sur la touche Marche/Arrêt... -
Page 10: Établir La Connexion Bluetooth
6 Prise en main Établir la connexion Bluetooth ® L’appareil peut être connecté à l’App testo Smart via Bluetooth ® L’appareil de mesure est allumé. Pour activer la connexion Bluetooth ® pour la première fois, appuyer longuement (env. 2 s) sur la touche ◄. -
Page 11: Établir Une Connexion Bluetooth ® À L'app Testo Smart
Si besoin est, éteindre et rallumer l’appareil à connecter pour relancer le mode de connexion. Si l’App testo Smart est connectée à l’appareil de mesure, le symbole s’affiche à l’écran de l’appareil de mesure. L’appareil de mesure synchronise automatiquement le réglage de la date et de l’heure avec l’App testo Smart. -
Page 12: Utilisation Du Produit
7 Utilisation du produit Commande sur l’appareil de mesure L’appareil est allumé. L’App testo Smart est installée sur le Smartphone et connectée à l’appareil via Bluetooth ® Les réglages et la commande se font sur l’appareil ou dans l’App. -
Page 13: Configuration
7 Utilisation du produit Unité sélectionnée du paramètre 2 Imprimer ► Touche Touche Éclairage MENU/ENTER Configuration 7.1.1 Sélectionner, ouvrir et régler les fonctions Appuyer sur la touche souhaitée pour sélectionner une fonction Deuxième fonction (pression longue) Toutes les touches avec un coin gris ont une deuxième fonction qui peut être sélectionnée par une pression longue sur la touche (2 s). -
Page 14: Ouvrir Le Mode De Configuration
7 Utilisation du produit Fonction Possibilités de réglage / Remarques Éclairage de l’écran (pression longue) ÉTEINT (éclairage de l’écran inactif) ou ALLUMÉ (éclairage de l’écran actif) MENU/ENTER Ouvrir le mode de configuration Procéder à une mesure chronologique enregistrer des valeurs de mesure ponctuelles (fonction disponible directement sur l’appareil de mesure même s’il est... -
Page 15: Régler L'unité
7 Utilisation du produit Régler l’unité 7.1.3 Le mode de configuration est ouvert, « UNITS » s’affiche. Sélectionner entre les unités de mesure métriques (« METR ») ou impériales (« IMPER ») à l’aide de ◄ ► et valider par MENU/ENTER. -
Page 16: Réinitialiser Les Menus De Configuration
MENU/ENTER NO : ne pas faire de réinitialisation. YES : procéder à la réinitialisation. Après, tous les menus masqués, qui avaient été désactivés dans l’App testo Smart, seront de nouveau affichés. L’appareil retourne à l’aperçu de mesure. -
Page 17: Commuter L'affichage Du Canal De Mesure
7 Utilisation du produit Commuter l’affichage du canal de mesure 7.2.1 Commuter l’affichage du deuxième paramètre entre « débit volumique » (m /h, l/s, cfm) et « température » (°C) : appuyer sur ►. Conserver la valeur de mesure, afficher la 7.2.2 valeur minimale / maximale La valeur de mesure actuelle peut être conservée. -
Page 18: Déterminer La Moyenne Temporelle
7 Utilisation du produit appuyer (plusieurs fois) sur MENU/ENTER. Terminer la mesure et calculer la moyenne : appuyer sur MODE/END. clignotent. Le nombre de valeurs mesurées et la moyenne multipoints calculée s’affichent. Retour à l’aperçu de mesure : appuyer sur MODE/END. Déterminer la moyenne temporelle 7.2.5 Appuyer deux fois sur MODE/END. -
Page 19: Imprimer Les Données
Une imprimante testo Bluetooth ® /IRDA (réf. 0554 0621) est allumée et connectée via Bluetooth. Lors de la première connexion entre l’appareil de mesure Testo et l’imprimante Bluetooth ® /IRDA, la phase d’initialisation peut durer jusqu’à 30 secondes. Appuyer longuement sur ►... -
Page 20: Commande Par L'app Testo Smart
8 Commande par l’App testo Smart 8 Commande par l’App testo Smart Lorsque l’appareil de mesure est connecté à l’App testo Smart, la commande se fait principalement via l’App. L’appareil de mesure reste dans l’aperçu de mesure et les menus de configuration ne peuvent pas être ouverts sur l’appareil de mesure. - Page 21 8 Commande par l’App testo Smart Autres symboles sur l’interface utilisateur de l’App (sans numérotation) Retour Quitter cet écran Partager les données de mesure / le rapport Chercher Favori Supprimer Informations supplémentaires Afficher le rapport Sélection multiple menu principal On accède au par le symbole en haut à...
-
Page 22: Options De L'app
Sélectionner Informations appareil. Le numéro de version de l’App et l’ID sont affichés. Afficher le tutoriel 8.2.3 Le tutoriel vous aide à vous familiariser avec l’utilisation de l’App testo Smart. Cliquer sur Sélectionner Aide & informations. Le tutoriel s’affiche. Balayer l’écran pour afficher la page suivante du tutoriel. -
Page 23: Menus D'application
8 Commande par l’App testo Smart Menus d’application Sélectionner un menu d’application 8.3.1 Cliquer sur Une liste des menus pour différentes applications est affichée. Sélectionner l’application souhaitée. Votre application sélectionnée est affichée. Définir des favoris 8.3.2 Cliquer sur Une liste des menus pour différentes applications est affichée. -
Page 24: Configuration Des Appareils De Mesure
8 Commande par l’App testo Smart Configuration des appareils de mesure L’appareil de mesure est connecté à l’App testo Smart. Cliquer sur Le menu principal s’ouvre. Cliquer sur Capteurs. Le menu Capteurs s’ouvre. Cliquer sur l’appareil de mesure souhaité. - Page 25 8 Commande par l’App testo Smart Cliquer sur le texte bleu en dessous du titre spécifiant chaque fonction pour activer ou désactiver cette fonction ou pour accéder à une fenêtre permettant de saisir une valeur concrète ou de sélectionner une unité.
-
Page 26: Configurer Le Menu De L'appareil De Mesure
8 Commande par l’App testo Smart Configurer le menu de l’appareil de mesure 8.4.1 L’App testo Smart permet de régler quels menus de configuration seront directement accessibles dans l’appareil de mesure et lesquels seront masqués. Réglages Capteurs L’onglet du menu est ouvert. -
Page 27: Régler La Fonction Auto Off
8 Commande par l’App testo Smart Décocher la case des menus qu’on ne veut plus afficher directement dans l’appareil de mesure. Après la synchronisation suivante, les menus appartenant aux fonctions désactivées ne seront plus affichés dans le menu de l’appareil de mesure. -
Page 28: Régler Le Facteur De Correction
Exemple : pour une surface recouverte à 20%, il faut régler le facteur de correction 0,8 (80% de surface libre). Le facteur de correction peut être réglé uniquement dans l’App testo Smart et non pas directement sur l’appareil de mesure. -
Page 29: Affichage Des Valeurs De Mesure
8 Commande par l’App testo Smart Les modifications sont transférées à l’appareil de mesure et la synchronisation avec l’App est confirmée sur l’appareil de mesure par « SYNC DONE ». Affichage des valeurs de mesure Les valeurs de mesure existantes peuvent être affichées sous différentes formes. -
Page 30: Exportation Des Valeurs De Mesure
8 Commande par l’App testo Smart Exportation des valeurs de mesure Exportation (Export) Rapport (Report) Supprimer (Delete) Cliquer sur Sélectionner Mémoire. Cliquer sur Sélectionner une mesure. -
Page 31: Exportation Excel (Csv)
à 30 pages en raison de la taille du fichier et du nombre de pages nécessaires. Dans le logiciel testo DataControl en revanche, les rapports PDF peuvent être créés pour toutes les mesures sans restriction. -
Page 32: Mise À Jour Du Firmware
8 Commande par l’App testo Smart Mise à jour du firmware Mise à jour des appareils connectés Veillez à ce que le curseur sous Informations sur l’appareil soit toujours activé. Dès qu’un nouveau firmware est disponible pour votre appareil de mesure, une notification sur la mise à... -
Page 33: Entretien Du Produit
Après la mise à jour, l’appareil de mesure redémarre. Le firmware peut être vérifié dans le menu de l’appareil ou via l’App. Le redémarrage de l’App testo Smart est recommandé après la mise à jour de l’appareil. 9 Entretien du produit... -
Page 34: Données Techniques Du Testo 417
10 Données techniques du testo 417 Conditions d’ajustage pour sondes d’écoulement : ajustage en jet libre Ø 350 mm, pression de référence 1013 hPa, se rapportant à l’anémomètre laser Doppler de référence de Testo (LDA). Caractéristique Valeur Grandeurs de mesure m/s, fpm °C, °F... -
Page 35: Conseils Et Dépannage
Testo. Affichage : OTA Le processus de mise à Redémarrez l’appareil de Fail jour « over the air » de mesure et l’App testo Smart l’appareil de mesure n’a et contrôlez la connexion pas réussi. Bluetooth ®... -
Page 36: Accessoires Et Pièces De Rechange
Bluetooth ® Si vous n’avez pas trouvé de réponses à vos questions, veuillez vous adresser à un revendeur ou au service après-vente Testo. Vous trouverez les coordonnées au verso de ce document ou à l’adresse : www.testo.com/service- contact. 11.2 Accessoires et pièces de rechange Description Réf. - Page 37 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Allemagne Tél. : +49 7653 681-0 E-mail : info@testo.de www.testo.com 0970 9417 fr 01 - 12.2022...
