Manutenzione

10. Manutenzione
10.1

Manutenzione generale

L'apparecchio deve essere sottoposto a manutenzione una volta
all'anno dal personale di assistenza Titan.
1. Controllare se i tubi flessibili ad alta pressione, il cavo di
alimentazione elettrica e la spina sono danneggiati.
2. Controllare se la valvola di entrata e di scarico ed il filtro
sono usurati.
10.2

Tubo flessibile ad alta pressione

Controllare visivamente il tubo flessibile ad alta pressione
verificando che non possieda crepe o tagli, in particolare sul
tratto in prossimità del raccordo. I dadi a risvolto devono poter
essere ruotati liberamente.
11.

Riparazione dell'apparecchio

Spegnere (OFF) l'apparecchio.
Prima di qualsiasi riparazione – disinserire la
spina di rete dall presa di corrente.
11.1

Valvola di sfiato

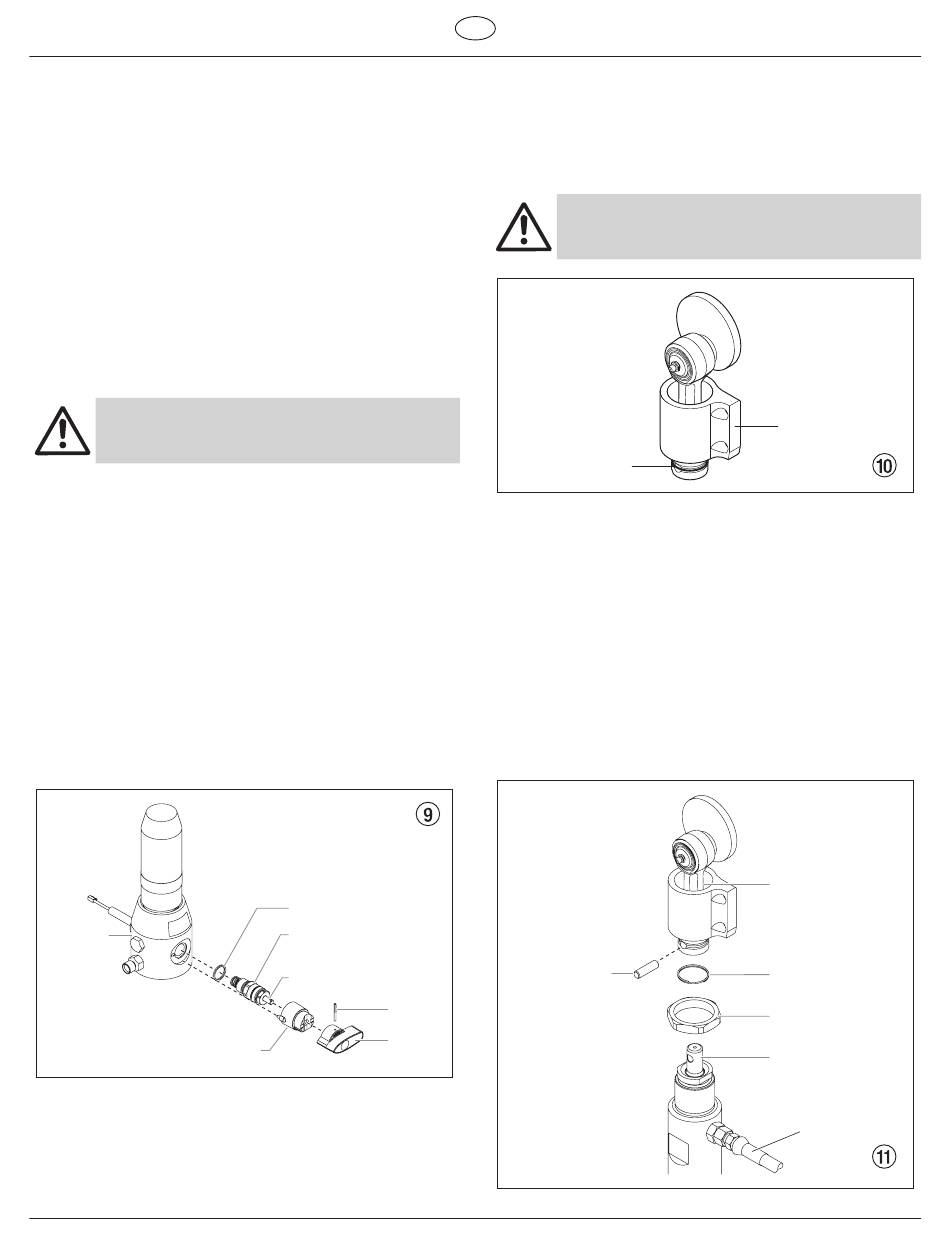

1. Con una punta da 2 mm, togliere la spina intagliata (fig. 9,
pos. 1) dall'impugnatura della valvola di sfiato (2).
2. Estrarre l'impugnatura della valvola di sfiato (2) ed il
trascinatore (3).
3. Svitare l'intero corpo della valvola (4) con una chiave
fissa.
4. Verificare che la guarnizione (5) sia montata correttamente
e quindi avvitare un nuovo corpo della valvola (4) nel
blocco di distribuzione (6). Serrare con una chiave fissa.
5. Posizionare il trascinatore (3) sul foro della scatola dello
stadio della vernice (6). Inserire il trascinatore ed applicare
grasso per macchine.
6. Far corrispondere i fori dell'alberino della valvola (7) e
dell'impugnatura della valvola di sfiato (2).
7. Applicare la spina intagliata (1) e portare l'impugnatura
della valvola di sfiato in posizione PRIME/SPRAY.
6
5
4
7
1
2
3
I
11.2

Valvola di entrata e di scarico

1. Svitare le quattro viti dal coperchio frontale; togliere il
coperchio frontale.
2. Accendere (ON) l'apparecchio e quindi spegnerlo (OFF) in
modo che l'anello a spirale (fig. 10, pos. 1) sia visibile sulla
biella sotto la guida (2).
Pericolo di schiacciamento!
Non introdurre le dita o attrezzi tra le parti in
movimento.
1
3. Disinserire la spina di rete dalla presa di corrente.
4. Togliere il fermo dal tubo di aspirazione e rimuovere il tubo
flessibile di ritorno.
5. Svitare il tubo flessibile di raccordo (fig. 11, pos. 1) del
filtro ad alta pressione.
6. Ruotare l'apparecchio di 90° verso il lato posteriore per
facilitare il lavoro sulla pompa di mandata del materiale.
7. Far scorrere l'anello di tenuta (2) sul gruppo cursore (4)
per esporre il perno di connessione (3).
8. Spingere il perno di connessione (3) in avanti attraverso il
gruppo cursore (4) e il pistone (5). Il perno di connessione
ricade in un'area rientrante dell'alloggiamento della
scatola degli ingranaggi dove può essere recuperato.
9. Usando una chiave, ruotare il controdado (6) in senso
antiorario per allentarlo dall'alloggiamento della scatola
degli ingranaggi.
3
72
Riparazione dell'apparecchio
2
4
2
6
5
1
