4.7 Connecteur d'alimentation
4.7
Connecteur d'alimentation
Connecteur d'alimentation

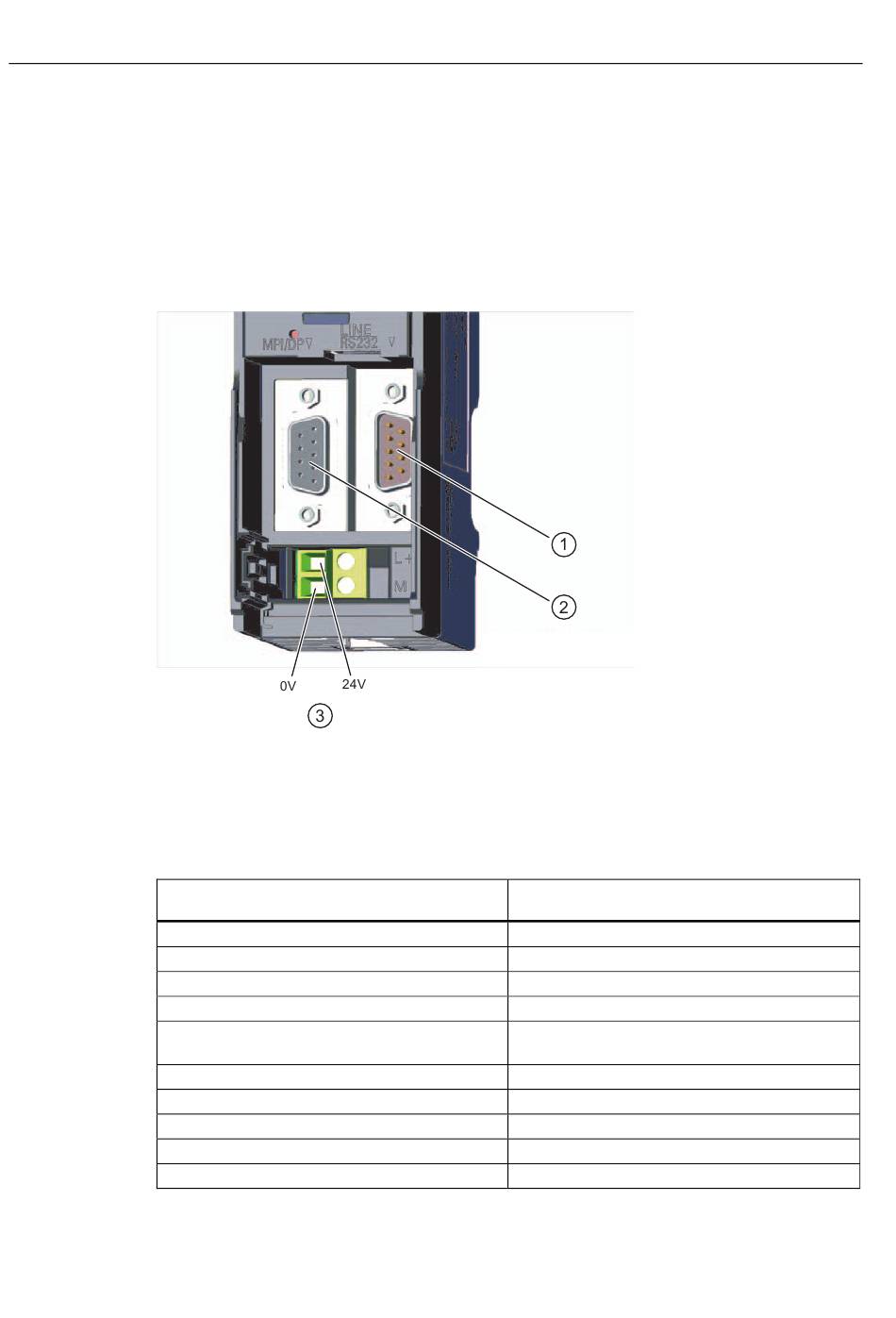

La tension d'alimentation 24V peut être délivrée par le câble de l'interface MPI/DP ou le
connecteur d'alimentation. Au bas de la face avant du module se trouve un connecteur
d'alimentation 24V.
①
②
③
Conducteurs connectables sur le connecteur
d'alimentation 24V
Conducteurs à âme massive
Conducteurs à âme flexible
• sans embout
• avec embout
Nombre de conducteurs par borne
Diamètre de l'isolation du conducteur
Longueur dénudée
Embouts selon DIN 46228
• sans collier isolant
• avec collier isolant
28
Interface série RS232
Prise MPI/DP
Connecteur d'alimentation
sur l'adapteur TS II
non
0,25 mm
à 2,5 mm
2
2
0,25 mm
à 1,5 mm
2
2
1 conducteur ou 2 conducteurs jusqu'à 1,5 mm
(somme) dans un même embout
3,8 mm maxi
11 mm
Forme A, longueur 10 mm à 12 mm
Forme E, jusqu'à une longueur de 12 mm
