Types de montage
Il existe deux manières d'effectuer le montage de l'adaptateur TS II :
● Sur le profilé support du système S7-300 > voir le paragraphe "Montage sur le profilé
● Sur un rail (voir le paragraphe "Montage sur un rail).
Le profilé support ou rail normalisé sur lequel l'adaptateur TS II est monté doit être mis à la
terre.

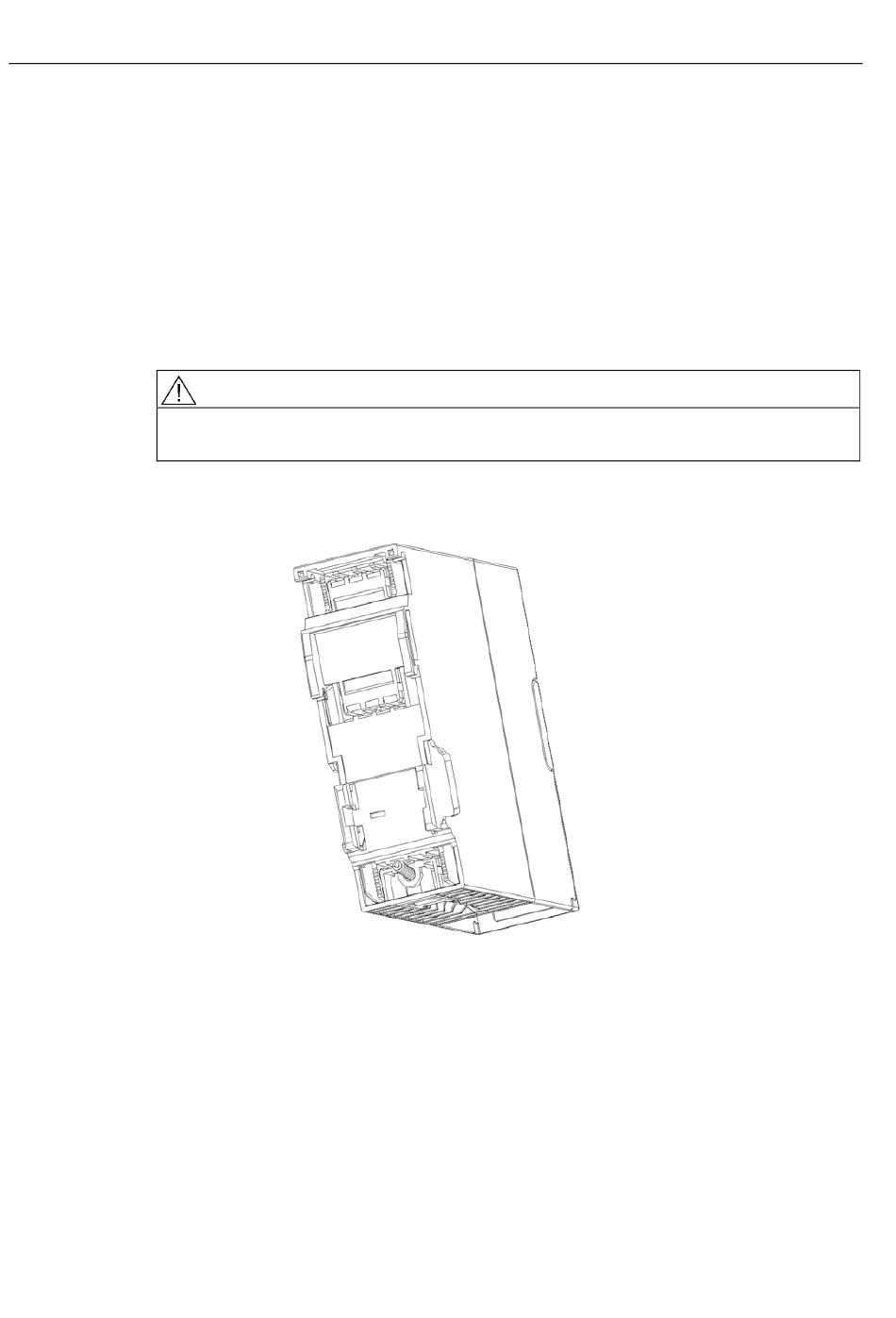

Face arrière de l'adaptateur TS Adapter II :
Figure 3-1
14
support") Utilisez à cet effet le dernier emplacement du profilé support, car l'adaptateur
TS II ne réalise pas de boucle des signaux du bus P.
ATTENTION
Face arrière de l'adaptateur TS Adapter II
TS Adapter II
Manuel, 06/2008, A5E00272729-03
