3.3.1
Montage sur le profilé support
Marche à suivre
Voici les diverses étapes nécessaires pour le montage des modules.

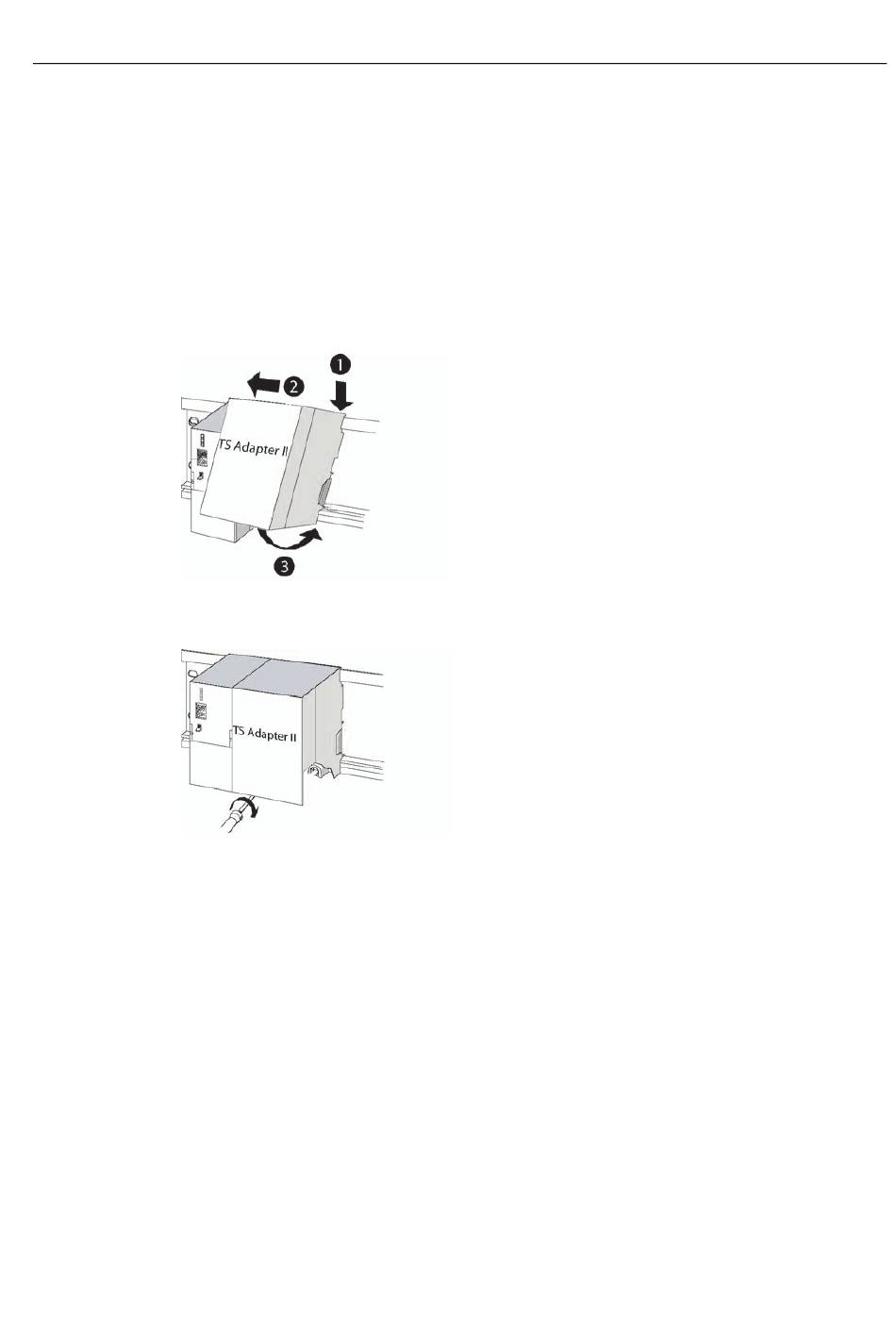

1. Placez l'adaptateur TS Adapter II à l'extrémité du profilé support. Contrairement aux
2. Vissez l'adaptateur TS Adapter II à la main.
TS Adapter II
Manuel, 06/2008, A5E00272729-03
autres modules S7-300, l'adaptateur TS Adapter II ne nécessite pas de connecteur de
bus. Accrochez l'adaptateur TS II (1), faites-le glisser contre le module placé à sa gauche
(2), puis basculez-le vers le bas (3).
Conditions requises pour l'utilisation
3.3 Montage
15
