Figure 4-2 Adaptateur Ts Ii Rnis - Siemens SIMATIC TS Adapter II Manuel

Configuration matérielle de l'adaptateur TS II
4.1 Connecteurs
③
④
⑤
⑥
Adaptateur TS II ISDN

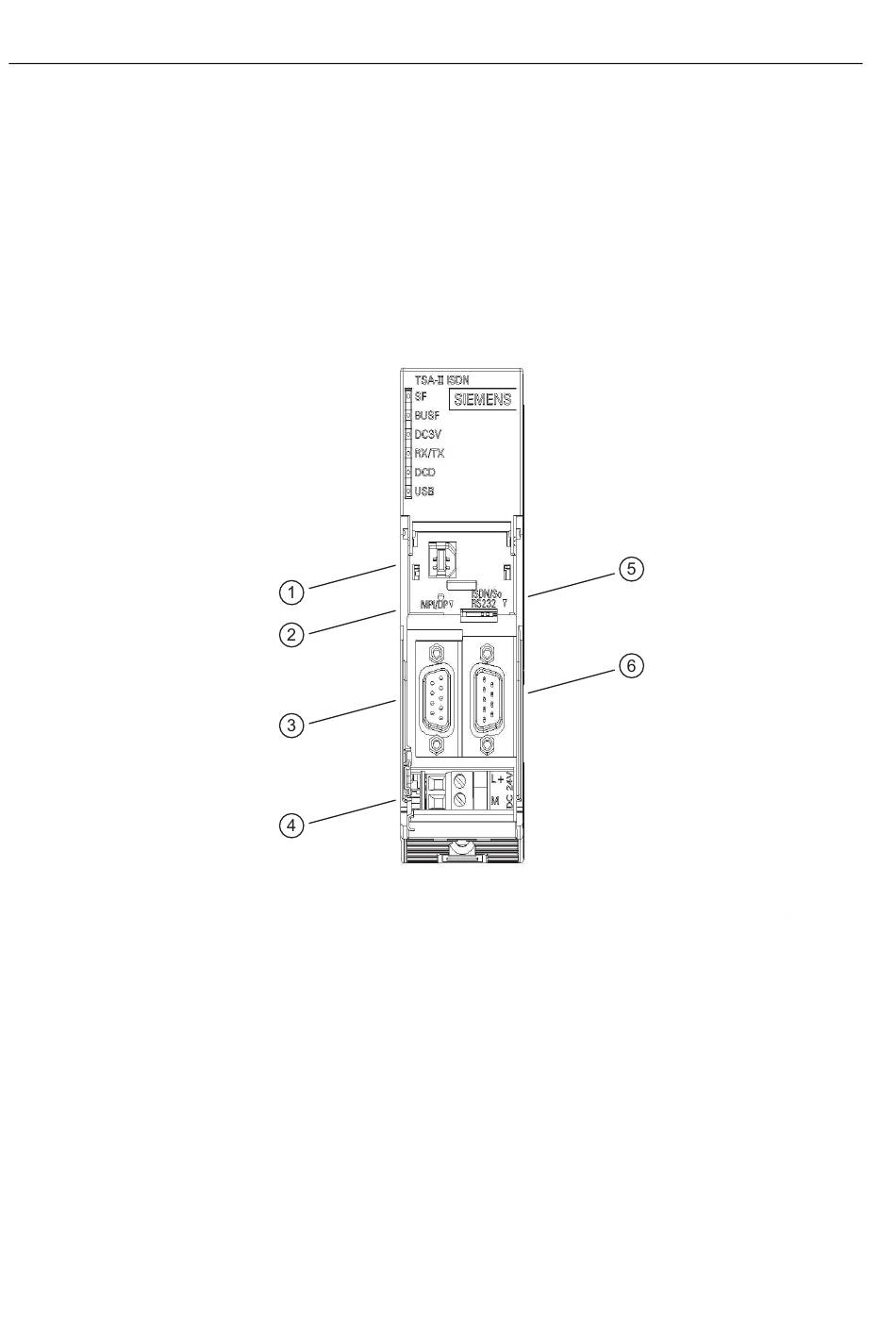

L'adaptateur TS II-ISDN possède les connecteurs suivants :
Figure 4-2
①
②
③
④
⑤
⑥
20
Prise MPI/DP
Connecteur d'alimentation
Interface MODEM RJ12
Interface série RS232
Adaptateur TS II RNIS
Interface USB
Bouton de rénitialisation
Prise MPI/DP
Connecteur d'alimentation
Interface ISDN RJ45
Interface série RS232
TS Adapter II
Manuel, 06/2008, A5E00272729-03
