MONTAGE ET CÂBLAGE DES DÉTECTEURS
INVERSEURS DE SÉCURITÉ
• Faire glisser un boulon à tête bombée et collet carré de
1/4 de po-20 x 1/2 de po dans la fente de chaque
détecteur. Utiliser des écrous à oreilles pour fixer les
détecteurs aux supports, avec les diffuseurs dirigés l'un
vers l'autre de part et d'autre de la porte. S'assurer que le
diffuseur n'est pas obstrué par une rallonge de support
(Figure 5).
• Serrer les écrous à oreilles à la main.
• Acheminer les fils des deux détecteurs à l'ouvre-porte.
Utiliser des agrafes isolées pour fixer le fil au mur et au
plafond.
• Enlever 7/16 de po (11 mm) d'isolation de chaque série
de fils. Séparer les fils blanc et blanc/noir suffisamment
pour leur raccordement aux vis des bornes à
raccordement rapide de l'ouvre-porte. Torsader les fils de
même couleur. Insérer les fils dans les trous à
raccordement rapide : blanc à blanc et noir/blanc à gris
(Figure 6).
ALIGNEMENT DES DÉTECTEURS INVERSEURS
DE SÉCURITÉ
• Brancher l'ouvre-porte dans la prise de courant.
Les témoins des cellules émettrice et réceptrice
s'allumeront et resteront allumés si les connexions
électriques sont bonnes et si l'alignement est bon.
Le témoin lumineux ambre de la cellule émettrice s'allumera
indépendamment de l'alignement ou de l'obstruction. Si le
témoin lumineux vert de la cellule réceptrice est éteint,
faible ou clignotant (et que la trajectoire du faisceau
lumineux invisible n'est pas obstruée), aligner les deux
détecteurs.
• Desserrer l'écrou de la cellule émettrice et ajuster de
façon à ce qu'elle vise directement la cellule réceptrice.
Serrer l'écrou.
• Desserrer l'écrou de la cellule réceptrice et régler le
détecteur jusqu'à ce qu'il reçoive le faisceau de la cellule
émettrice. Lorsque le témoin vert reste allumé, serrer l'écrou.

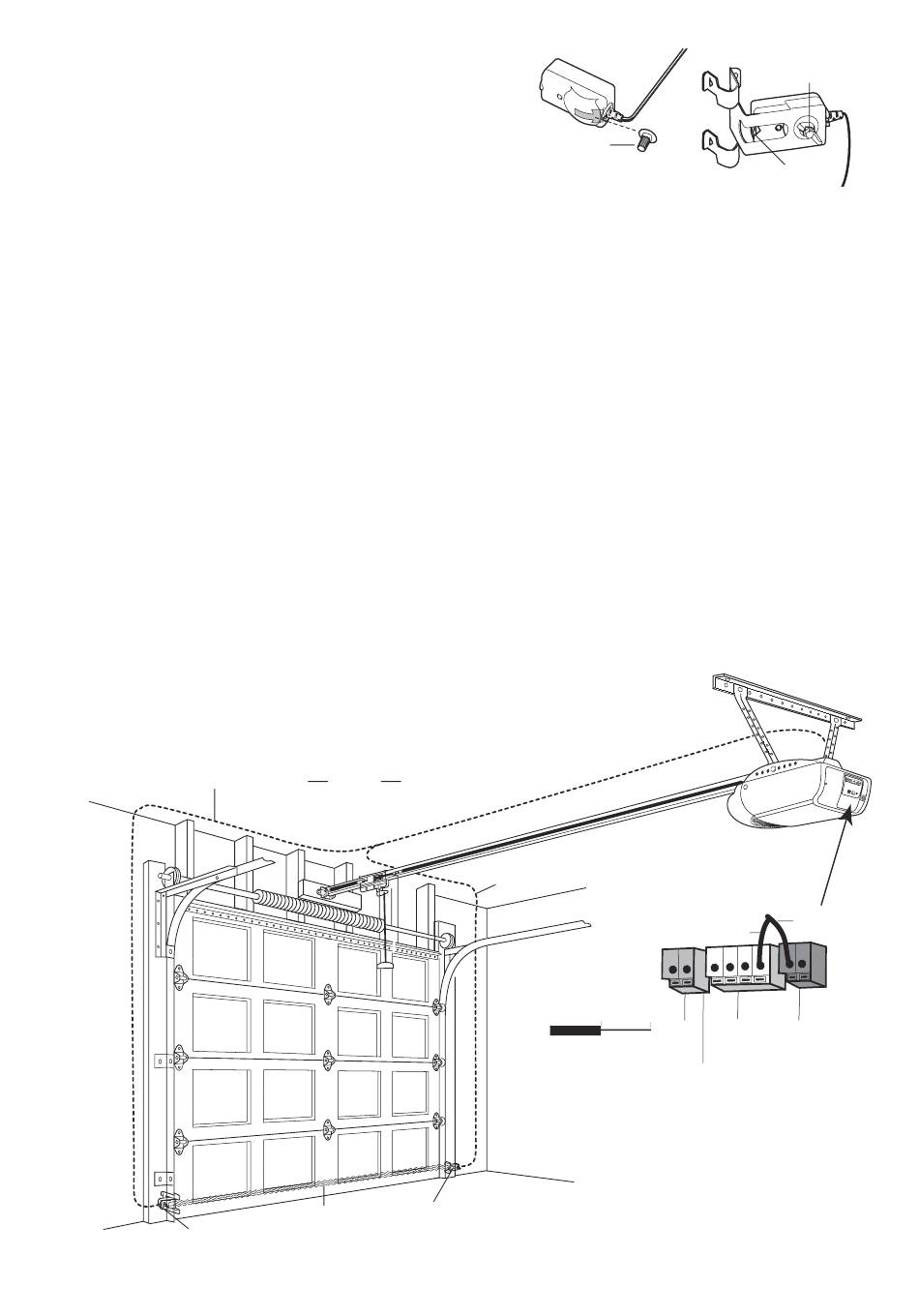

Fil de sonnerie
Figure 6
Détecteur inverseur
de sécurité
All manuals and user guides at all-guides.com
Plafond fini
Détecteur inverseur
Aire de protection du
de sécurité
faisceau du lumière invisible
Figure 5
Boulon à tête
bombée et collet
carré de 1/4 de po-20 x 1/2 de po
DÉPANNAGE DES DÉTECTEURS INVERSEURS
DE SÉCURITÉ
1. Si, lorsque la pose est terminée, le témoin de la cellule
émettrice ne reste pas constamment allumé après
l'installation, s'assurer :
• Que le courant électrique parvient bien à l'ouvre-porte.
• Qu'il n'y a pas de court-circuit dans les fils blanc ou
blanc/noir. Ces court-circuits peuvent se produire sous
les agrafes.
• Le câblage est bien fait entre les détecteurs et
l'ouvre-porte.
• Qu'il n'y a pas de fil brisé.
2. Si le témoin de la cellule émettrice est allumé alors que
le témoin de la cellule réceptrice est éteint :
• Vérifier l'alignement.
• Vérifier s'il y a un fil brisé dans la cellule réceptrice.
3. Si le témoin de la cellule réceptrice est faible, aligner
l'ou ou l'autre des détecteurs.
REMARQUE : Lorsque le faisceau invisible est obstrué ou
mal aligné quand la porte se ferme, cette dernière
remontera. Si la porte est déjà ouverte, elle ne se fermera
pas. Les lumières de l'ouvre-porte clignoteront 10 fois. Voir
page 20.
Raccorder les fils sur les
bornes à raccordement rapide
Fil de sonnerie
Dénuder le fil sur 7/16 de po (11 mm)
7/16 de po (11 mm)
22
Écrou à oreilles
Diffuseur
Connexions de
détecteur inverseur
Fil
Fil
blanc/noir
blanc
Rouge Blanc Gris
Bornes à raccordement rapide
