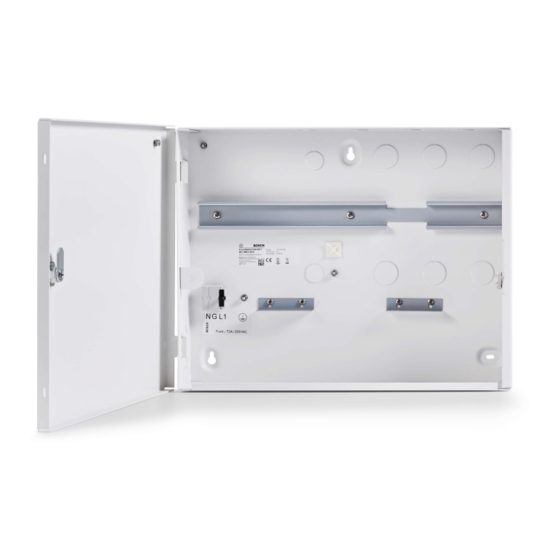

AMC2 enclosure with 1 DIN rail
AEC‑AMC2‑UL01
fr
Guide d'installation

Publicité

Table des Matières
loading

Sommaire des Matières pour Bosch AMC2

  • Page 1 AMC2 enclosure with 1 DIN rail AEC‑AMC2‑UL01 Guide d'installation...
  • Page 3: Table Des Matières

    AMC2 enclosure with 1 Table des matières | fr DIN rail Table des matières Présentation du système Composants du boîtier Éléments fournis Câbles à assembler Montage du boîtier Connexions Connexion des dispositifs Connexion des câbles Connexions pour la prise en charge de l'alimentation...
  • Page 4: Présentation Du Système

    Point de mise à la terre du cache Rail de montage pour bloc d'alimentation et contrôleur d'accès modulaire (AMC2) Point de mise à la terre de l'AMC2 Orifices de câbles pour lecteur et câbles de signal Support du capteur de température...
  • Page 5 AMC2 enclosure with 1 Présentation du système | fr DIN rail Position Description Étiquette Orifice pour la connexion du câble d'alimentation Connecteur à trois broches Support pour LED Plaque signalétique Bosch Security Systems B.V. 2020-07 | V04 | F.01U.330.018...
  • Page 6: Éléments Fournis

    AMC2 enclosure with 1 fr | Présentation du système DIN rail Éléments fournis Position Description Attaches de câble pour la fixation des câbles 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
  • Page 7 AMC2 enclosure with 1 Présentation du système | fr DIN rail Position Description Trois vis de fixation S8 et M6 x 50 vis Support pour fixation des câbles Fusible et porte fusible D - Câble de masse du cache Bosch Security Systems B.V. 2020-07 | V04 | F.01U.330.018...
  • Page 8: Câbles À Assembler

    AMC2 enclosure with 1 fr | Présentation du système DIN rail Câbles à assembler Position Description Câble d'alimentation (AMC2) Câble d'alimentation (batterie) Câble de batterie Contact de cache câblé Câble d'alimentation 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
  • Page 9 AMC2 enclosure with 1 Présentation du système | fr DIN rail Position Description Câble d'alimentation avec voyant LED (UL requis) Se reporter à – Assemblage de câbles, Page 23 Bosch Security Systems B.V. 2020-07 | V04 | F.01U.330.018...
  • Page 10: Montage Du Boîtier

    AMC2 enclosure with 1 fr | Montage du boîtier DIN rail Montage du boîtier Le boîtier est conçu pour être monté sur un mur. Ouvrez le verrou de la porte du boîtier avec la clé fournie. Placez le boîtier à la position souhaitée contre le mur.
  • Page 11: Connexions

    AMC2 enclosure with 1 Connexions | fr DIN rail Connexions Connexion des dispositifs Condition préalable : Installez les lecteurs et autres périphériques comme décrit dans la documentation technique correspondante. 1 2 3 4 5 6 RS-485 EXT Power Supply AMC2 controller /...
  • Page 12 AMC2 enclosure with 1 fr | Connexions DIN rail Installation des composants Montez le contrôleur d'accès modulaire (AMC2) sur le côté droit du rail de montage. Montez le bloc d'alimentation sur le côté gauche du rail de montage. Si vous utilisez des piles rechargeables, installez-les au bas du boîtier et fixez-les à...
  • Page 13: Connexion Des Câbles

    Reliez le connecteur A9 (Figure 4.1) à l'alimentation CC. Connectez le câble de mise à la terre A6 (Figure 4.1) au point de mise à la terre AMC2. Connexion du câble d’alimentation secteur (F) Utilisez les câbles pour connecter le connecteur à trois broches (Figure 1.1, position 11) au connecteur secteur...
  • Page 14 (Figure 1.1, position 6) sur le côté droit du boîtier. Connectez les extrémités libres du contact d'autosurveillance au connecteur à vis à 2 broches (marqué d'un T) au-dessus de l'AMC2. Placez le câble dans l'espace entre le caisson et le rail de montage.
  • Page 15: Connexions Pour La Prise En Charge De L'alimentation

    AMC2 enclosure with 1 Connexions | fr DIN rail Connexion de l'alimentation secteur X Connectez le câble de mise à la terre au point de mise à la terre principal (Figure 1.1, position 8). Connectez le fil neutre à la borne N (Figure 3.2).
  • Page 16 AMC2 enclosure with 1 fr | Connexions DIN rail Remarque! Changez les batteries au plomb tous les 5 ans. 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
  • Page 17: Mode De Fonctionnement

    AMC2 enclosure with 1 Connexions | fr DIN rail 3.3.1 Mode de fonctionnement 12 V Remarque! Assurez-vous que l'alimentation a la tension de sortie correcte (12 V). Figure 3.3: Mode 12 V - avec une batterie (à gauche) ; mode 12 V avec deux batteries (à droite) Fonctionnement en mode 12 V avec une seule batterie...
  • Page 18 AMC2 enclosure with 1 fr | Connexions DIN rail Connectez B7a (rouge) à la borne positive (+) rechargeable de la batterie. Connectez B8b (noir) à la deuxième borne négative (-) rechargeable. Connectez B8a (rouge) à la seconde borne positive (+) rechargeable de la batterie.
  • Page 19: Mode De Fonctionnement 24 V

    AMC2 enclosure with 1 Connexions | fr DIN rail 3.3.2 Mode de fonctionnement 24 V Remarque! Assurez-vous que l'alimentation a la tension de sortie correcte (24 V). Figure 3.4: Mode 24 V Connexion des câbles de la batterie Réglez le commutateur du bloc d'alimentation sur 24 V.
  • Page 20 AMC2 enclosure with 1 fr | Connexions DIN rail Fixez le support à l'arrière du boîtier à côté des batteries. 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
  • Page 21: Annexes

    DIN rail Annexes Exigences UL Remarque! Tous les câbles connectés aux modules AMC2 et à l'alimentation sont classés comme conducteurs de classe 2. Le câble de la batterie et le câble d’entrée secteur sont des circuits non limités en puissance.
  • Page 22 AMC2 enclosure with 1 fr | Annexes DIN rail Niveaux de performance du contrôle d'accès UL 294 Sécurité de la Attaque Endurance Alimentation ligne destructrice de secours 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
  • Page 23: Assemblage De Câbles

    AMC2 enclosure with 1 Annexes | fr DIN rail Assemblage de câbles Remarque! Pour savoir comment assembler ces composants, voir Connexion des câbles, Page 13 . Remarque! Ces composants doivent être assemblés par un installateur qualifié. A - Alimentation (AMC2) Position Description Quantité...
  • Page 24 AMC2 enclosure with 1 fr | Annexes DIN rail Position Description Quantité Dimen Exemple de sions fournisseur Terminal à Klauke - 6204 anneau rouge 4-1 Connecteu d'alimentat ion de AMC2 Connecteu r de contrôle d'alimentat 4 broches Connecteu d'alimentat ion CC Câble de...
  • Page 25 AMC2 enclosure with 1 Annexes | fr DIN rail Figure 4.1: Alimentation (batterie) Position Description Quantité Dimen Exemple de sions fournisseur Fil 18 AWG 160 m MediKabel UL Style noir 1015 121180 08 Fil 18 AWG 240 m MediKabel UL Style noir 1015 121180 08 Fil 18 AWG 240 m...
  • Page 26 AMC2 enclosure with 1 fr | Annexes DIN rail Position Description Quantité Dimen Exemple de sions fournisseur Fusible Littlefuse - 125 V 5 A 0229005.HXP Porte- Littlefuse - fusible In- 01500274Z Line pour fusibles de 5 mm × 20 mm" Tube 50 m Hellermann Tyson - rétractable...
  • Page 27 AMC2 enclosure with 1 Annexes | fr DIN rail Position Description Quantité Dimen Exemple de sions fournisseur Manchon Stocko - EH de conduit 650.110.PA66 4,8 mm Ettinger - 12.99.491 D - Câble de contact d'autosurveillance Figure 4.3: Câble de contact d'autosurveillance Position Description Quantité Dimen...
  • Page 28 AMC2 enclosure with 1 fr | Annexes DIN rail Figure 4.4: Câble d'alimentation Position Description Quantité Dimen Exemple de sions fournisseur Fil 18 AWG 120 m MediKabel UL Style bleu 1015 121180 06 Fil 18 AWG 120 m MediKabel UL Style marron 1015 121180 01 Épissure...
  • Page 29 AMC2 enclosure with 1 Annexes | fr DIN rail Position Description Quantité Dimen Exemple de sions fournisseur Fil 18 AWG 120 m MediKabel UL Style bleu 1015 121180 06 Fil 18 AWG 120 m MediKabel UL Style marron 1015 121180 01 Épissure Klauke - 172RK d'extrémité...
  • Page 30 AMC2 enclosure with 1 | Annexes DIN rail 2020-07 | V04 | F.01U.330.018 Bosch Security Systems B.V.
