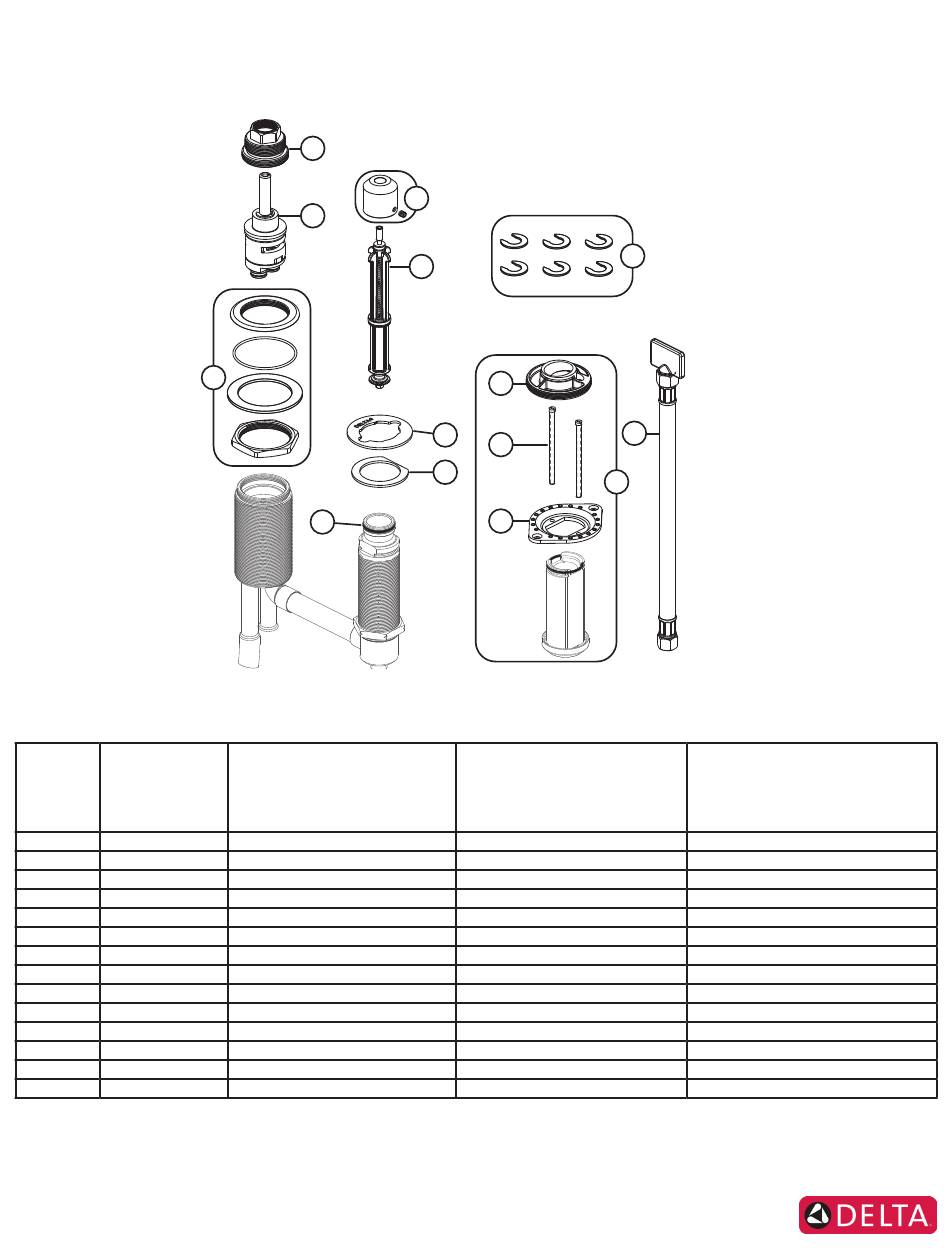

R3716 / R3716-PX/ R3716-MF
Repair Part No. /
Item No. /
n° de pièce de
n° d'article /
rechange /
Artículo No.
No. de parte de
reparación
1
RP100354
2
RP100355
3
RP100352
4
RP40617
5
RP40668
6
RP40505
7
RP44747
8
RP31689
9
RP78940
10
RP40666
11
RP40665
12
RP40503
13
RP40507
14
RP40667
1
2
3
8
Description
Bonnet Nut
Cartridge
Flange, O-Ring, Nut & Washer
Test Cap
Diverter Assembly
Top Washer
"D" Washer
O-Ring
Clips (Qty/6) (R3716-MF)
Hand Spray Support Assembly
Nest
Jack Screw (Qty/1)
Bottom Washer
Leader Hose with Test Cap
4
5
11
6
12
7
13
Description
Écrou de chapeau
Cartouche
Bride, joint torique, écrou et rondelle
Bouchon d'essai
Dérivation
Rondelle supérieure
"D" Rondelle
Rondelle "O"
Ganchos (Qté/6) (R3716-MF)
Support de douche à main
Logement
Vis d'ajustement (Qty/1)
Rondelle inférieure
Tuyau souple avec capuchon d'essai
Page - 11 of 15
212270, Rev. B
9
14
10
Descripción
Capuchón
Cartucho
Reborde, junta tórica, tuerca y arandela
Asientos Test
Ensamble del Desviador
Arandela superior
"D" Arandela
Arandela "O"
Ganchos (6) (R3716-MF)
Soporte de la Regatiera de Mano
Sujetador
Gato de Tornillo (Qty/1)
Arandela Inferior
Manguera Principal con Tapa de Prueba
