R2707
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:
For easy installation of your Delta
faucet you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and
maintenance information.
Para instalación fácil de su llave
Delta usted necesitará:
• LEER TODAS las instrucciones
completamente antes de empezar.
• LEER TODOS los avisos, cuidados,
e información de mantenimiento.
Pour installer votre robinet Delta
facilement, vous devez:
• LIRE TOUTES les instructions avant de
débuter.
• LIRE TOUS les avertissements ainsi que
toutes les instructions de nettoyage et
d'entretien.
www.deltafaucet.com
80163
R2707-PX
R2707-MF
R2707
Finished Deck (Standard)
Installation
Use these instructions on a fin-
ished deck installation up to 2 1/2"
(63.5 mm) thick.
R2707
Instalación en Borde Terminado
(Estándar)
Use estas instrucciones en una
instalación en bordes terminados de
un grosor hasta 2 1/2" (63.5 mm).
R2707
Installation standard dans une
plage finie
Suivez ces instructions pour installer
un robinet dans une plage finie
épaisse d'au plus 2 1/2 po (63.5 mm).
R2707
Rough Deck (Thick Tile) Installation
Use these instructions on a rough
deck (thick tile) installation up to
2 1/2" (63.5 mm) thick (excluding
plywood underlayment).
R2707
Instalación de la Tubería en Bordes
(losas gruesas)
Use estas direcciones para la
instalación de las tuberías en un
borde (losas gruesas) hasta 2 1/2"
(63.5 mm) de grosor.
R2707
Installation dans une plage
en carreaux
Suivez ces instructions pour installer
un robinet dans une plage en car-
reaux épaisse d'au plus 2 1/2 po
80163
(63.5 mm) (épaisseur du panneau de
sous-finition en contreplaqué exclue).

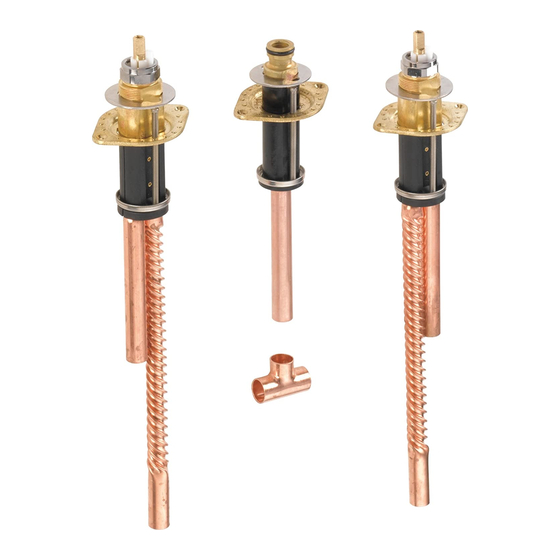

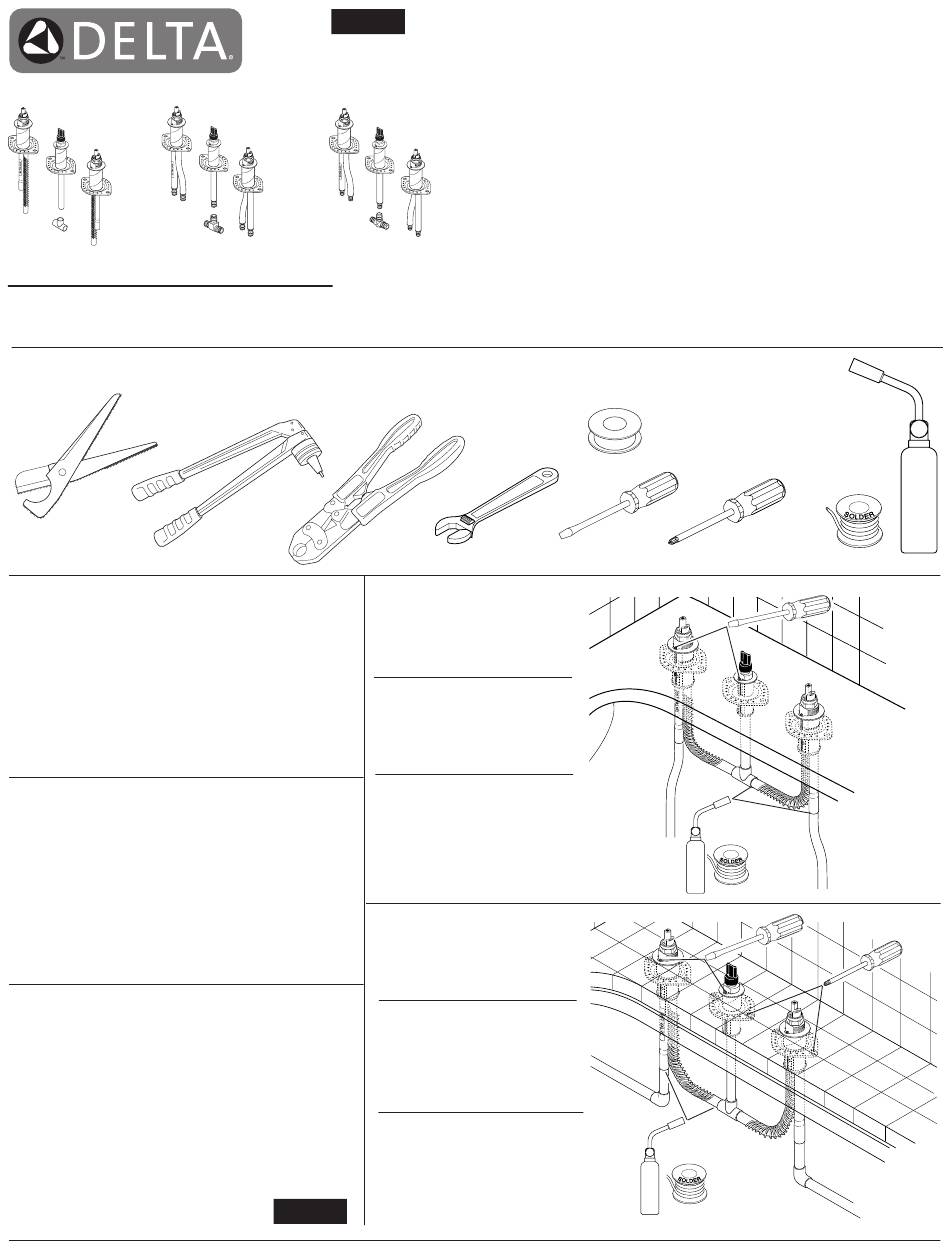

R2707 DECK MOUNT ROMAN TUB
ROUGH-IN KIT
TUBERÍA MATRIZ R2707 PARA BAÑERAS
DE INSTALACIÓN EN ENCIMERAS
SOUPAPE DE ROBINET DE BAIGNOIRE
ROMAINE MONTÉE SUR PLAGE R2707
80162
1
Plumber's Tape
Cinta del fontanero
Ruban de plombier
2/05/16 Rev. C
