Die Versorgungsspannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen. Flexible Lei-
tungen müssen mit den beiliegenden Zugentlastungen und den zugehörigen Schrau-
ben am Gehäuse fixiert werden.
Der Regler ist mit zwei Halbleiterrelais ausgestattet, an die Verbraucher wie Pum-
pen, Ventile etc. angeschlossen werden können:
Relais 1 Relais 2
18 = Leiter R1 16 = Leiter R2
17 = Neutralleiter N 15 = Neutralleiter N
13 = Schutzleiter 14 = Schutzleiter
Der Netzanschluss wird an den folgenden Klemmen hergestellt:
19 = Neutralleiter N
20 = Leiter L
12 = Schutzleiter �
Die temperatursensoren (S1 bis S4) müssen mit beliebiger Polung an die folgen-
den Klemmen angeschlossen werden:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (z. B. Sensor Speicher oben)
7 / 8 = Sensor 4 (z. B. Sensor Rücklauf)

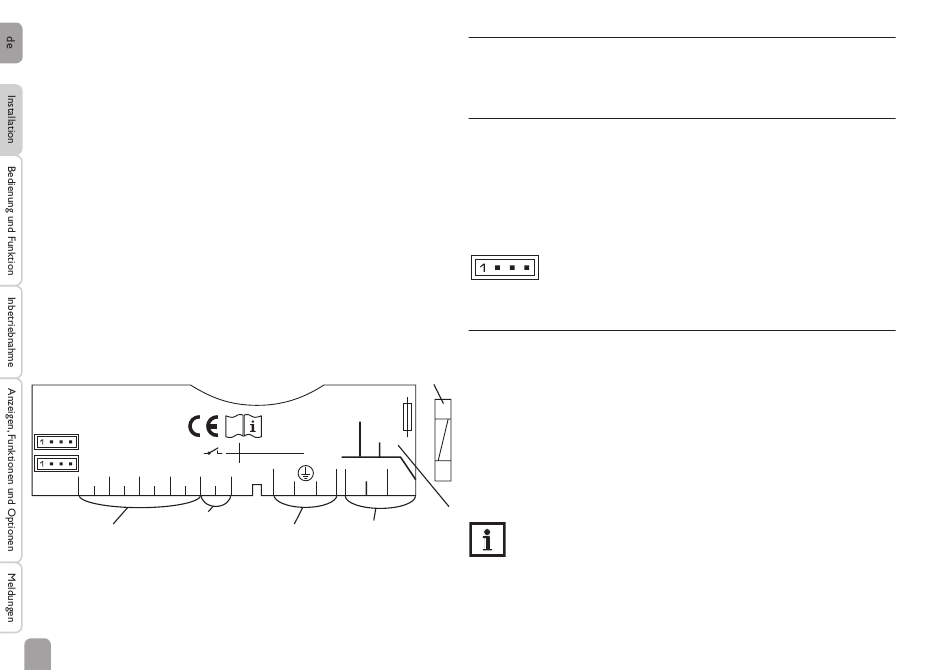

DeltaSol ® CS Plus
PWM 1/2
Temp. Sensor Pt1000
VFD S1 S2 S3 S4 VBus
1 2 3 4 5 6 7 8 9 10
VBus
Sensorklemmen
6
T2A
100 ... 240 V~
50-60 Hz
IP 20
R1 N L
R1 1 (1) A 240 V~
18 19 20
R2 1 (1) A 240 V~
N R2 N
12 13 14 15 16 17
®
Verbraucher-
Schutzleiterklemmen
klemmen
2.3 Grundfos Direct Sensor™ VFD
Der Regler ist mit 1 digitalen Eingang für einen Grundfos Direct Sensor™ (VFD)
zur Volumenstrom- und Temperaturmessung ausgestattet. Der Anschluss erfolgt an
der Klemme VFD (links unten).
2.4 PWM-Ausgänge
Die Drehzahlregelung einer HE-Pumpe erfolgt über ein PWM-Signal. Zusätzlich
zum Anschluss an das Relais muss die Pumpe an einen der PWM-Ausgänge des
Reglers angeschlossen werden. Die Spannungsversorgung für die HE-Pumpe erfolgt,
indem das betreffende Relais ein- oder ausschaltet.
Die mit PWM 1 / 2 gekennzeichneten Klemmen sind Steuerausgänge für Pumpen
mit PWM-Steuereingang.
DeltaSol ® CS Plus
1 = PWM-Ausgang 1, Steuersignal
PWM 1/2
2 = PWM-Ausgang 1, GND
3 = PWM-Ausgang 2, GND
4 = PWM-Ausgang 2, Steuersignal
1 2 3 4
Temp. Sensor Pt1000
2.5

Datenkommunikation / Bus

VFD S1
1 2
Der Regler verfügt über den VBus
weise auch die Energieversorgung von externen Modulen. Der Anschluss erfolgt mit
Sicherung beliebiger Polung an den mit VBus gekennzeichneten Klemmen.
Über diesen Datenbus können ein oder mehrere VBus
werden, z. B.:
• Datalogger DL2
• Datalogger DL3
Außerdem lässt sich der Regler mit dem Schnittstellenadapter VBus
VBus /LAN (nicht im Lieferumfang enthalten) an einen PC anschließen oder ins
®
Netzwerk einbinden. Auf der RESOL-Internetseite www.resol.de stehen unter-
schiedliche Lösungen zur Visualisierung und Fernparametrisierung zur Verfügung.
Netz-
klemmen
Hinweis
Weiteres Zubehör siehe Seite 69.
