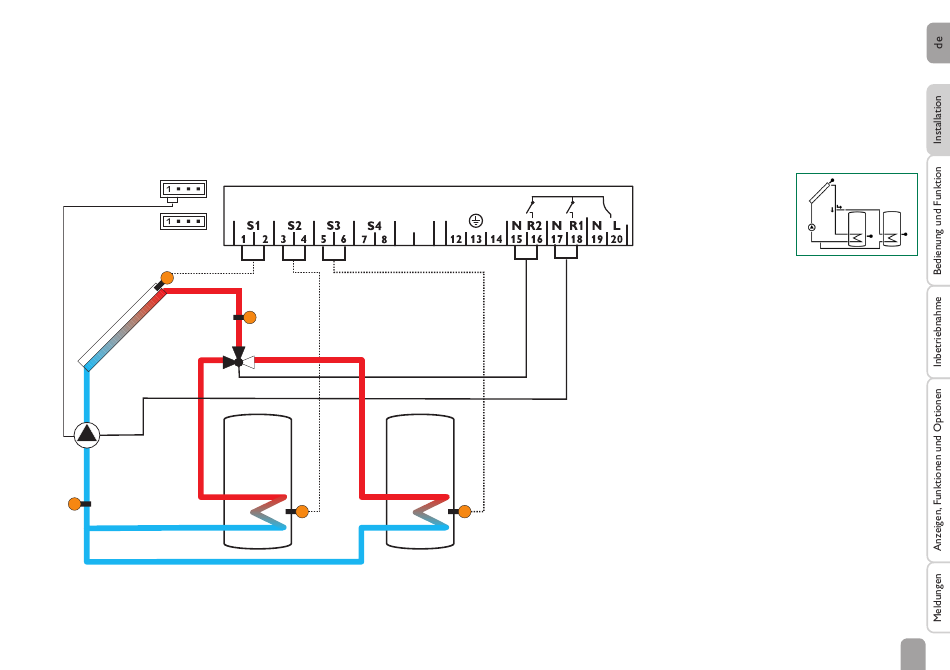

Anlage 5: 2-Speicher-Solaranlage mit Ventillogik
Der Regler berechnet die Temperaturdifferenz zwischen dem Kollektorsensor S1
und den Speichersensoren S2 und S3. Wenn die Differenz größer oder gleich den
jeweils eingestellten Einschalttemperaturdifferenzen (DT1E / DT2E) ist, wird die
Solarpumpe von Relais 1 aktiviert und der entsprechende Speicher wird beladen, bis die
Ausschalttemperaturdifferenz (DT1A / DT2A) oder die Speichermaximaltemperatur
PWM 1/2
VFD
S1
R1
S4 / VFD / TRL
VBus
9 10
S4 / VFD /
TVL
R2
Speicher 1
Speicher 2
S2
(S1MX / S2MX) erreicht ist. Die Vorranglogik belädt, wenn möglich, zuerst Speicher 1.
Wenn Speicher 2 beladen wird, schaltet Relais 2 das 3-Wege-Ventil.
Wenn die Wärmemengenzählung (OWMZ) aktiviert ist, werden S4 und VFD als Vor-
lauf-, bzw. Rücklaufsensor genutzt.
