Description et performances du produit

Utilisation conforme
L'unité d'entraînement est uniquement destinée à assurer
l'entraînement de votre eBike. Toute autre utilisation est in-
terdite.
Caractéristiques techniques
Unité d'entraînement
N° d'article
Puissance permanente
nominale
Couple maxi. de
l'entraînement
Tension nominale
Température de
fonctionnement
Température de stockage
Type de protection
Poids, env.
1)
Éclairage de vélo
2)3)
Tension env.
Puissance maximale
– Feu avant
– Feu arrière
1) en fonction des prescriptions légales, pas possible dans toutes les
versions nationales via l'accu du vélo électrique
2) La valeur de la tension est préréglée et ne peut être modifiée que
chez un revendeur de vélos spécialisé.
3) Lors du changement des ampoules, veillez à ce qu'elles soient com-
patibles avec le système eBike Bosch (demandez à votre revendeur) et
à ce qu'elles correspondent à la tension indiquée. Ne remplacer des
ampoules défectueuses que par des ampoules de même tension.
 Les ampoules inappropriées risquent d'être détruites !
Bosch eBike Systems
Drive Unit Speed
0 275 007 041
W
Nm
V
°F +23...+104
°F +14...+122
IP 54 (étanche à la
poussière et aux
projections d'eau)
lb
V
W 8,4/17,4
W 0,6/0,6

Montage

Insertion et retrait de l'accu
Pour insérer l'accu dans l'eBike et pour le retirer, veuillez
lire et respecter la notice d'utilisation de l'accu.

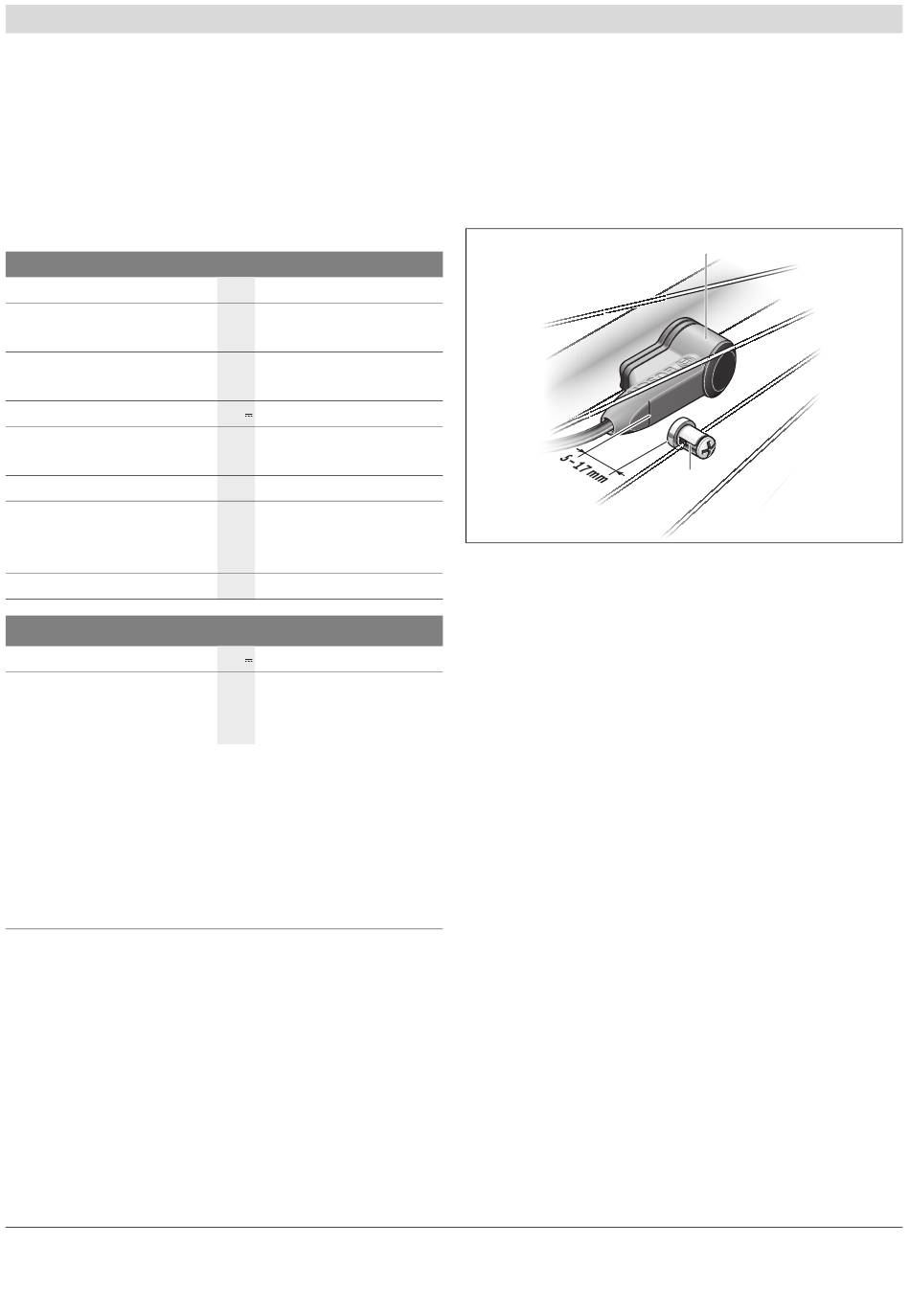

Contrôle du capteur de vitesse
250
63
36
17 Capteur de vitesse
8,8
18 Aimant de rayon du capteur de vitesse
Le capteur de vitesse 17 et l'aimant de rayon 18 doivent
6/12
être montés de sorte à ce que l'aimant du rayon dépasse le
capteur de vitesse à une distance de 5 mm min. et de
17 mm max. lorsque la roue tourne.
Note : Si la distance entre le capteur de vitesse 17 et
l'aimant de rayon 18 est trop petite ou trop grande, ou si le
capteur de vitesse 17 n'est pas correctement connecté,
l'affichage du compteur de vitesse peut être défaillant et le
système d'entraînement de l'eBike fonctionne alors en
mode d'urgence.
Desserrer dans ce cas la vis de l'aimant 18 et fixez le au
rayon de façon à ce qu'il passe à la bonne distance du
repère du capteur de vitesse. S'il n'apparaît alors toujours
aucune vitesse au niveau de l'affichage du compteur de
vitesse, veuillez contacter un revendeur de vélos autorisé.
53
Français–4
17
18
