Installation De L'adaptateur Can/Usb - Nordson iTrax Manuel De Produit

14 Moniteur de pulvérisation iTrax
Câble d'alimentation blindé à
paire torsadée 22AWG

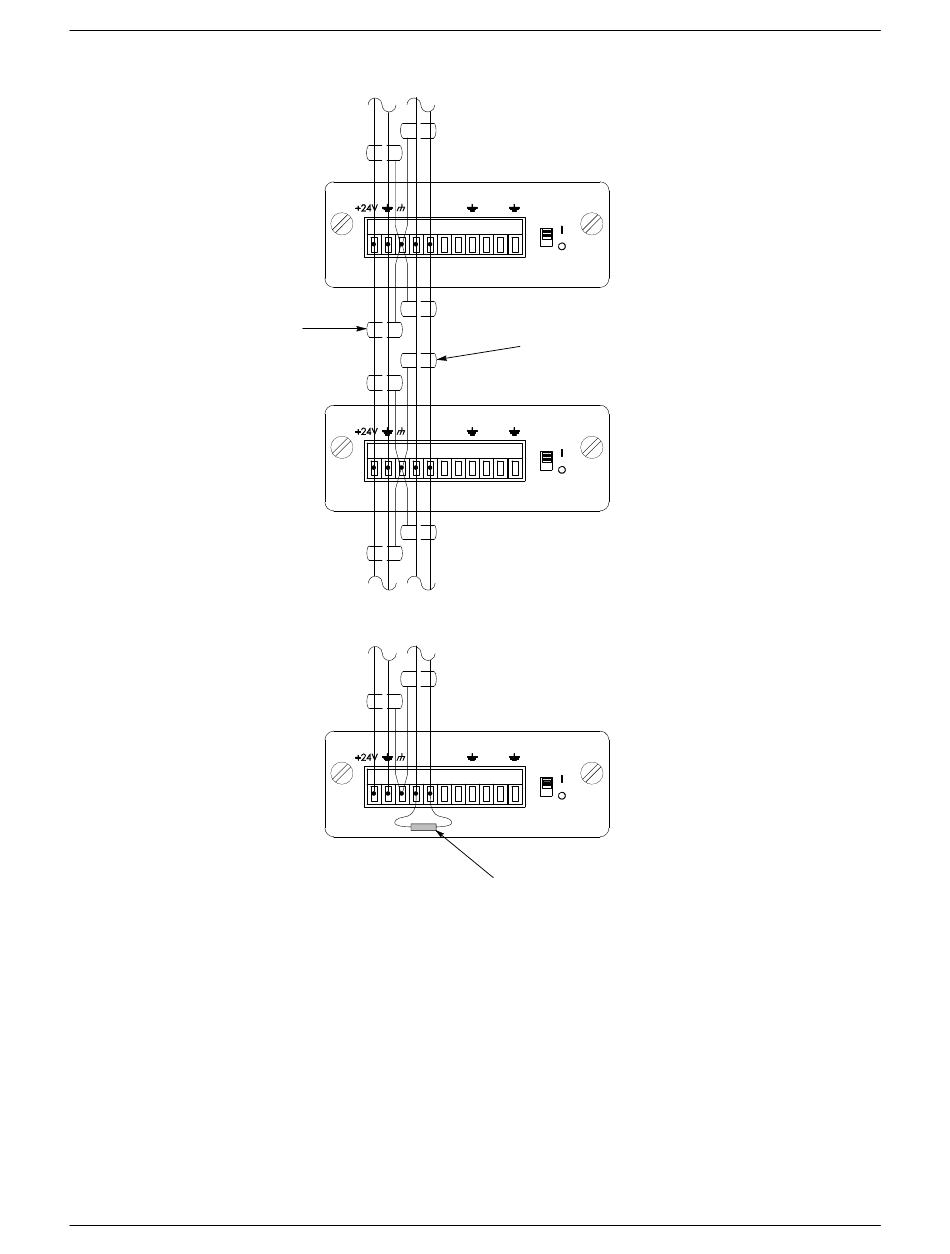

Figure 6 Branchements du réseau et de l'alimentation vers les moniteurs de pulvérisation restants sur le réseau
P/N 7093062‐08
r
du moniteur de pulvérisation
Adresse de réseau : 01
POWER COMM CIP OUT
A B + S + S
1 2 3 4 5 6 7 8 9 10 11
POWER COMM CIP OUT
A B + S + S
1 2 3 4 5 6 7 8 9 10 11
POWER COMM CIP OUT
A B + S + S
1 2 3 4 5 6 7 8 9 10 11

Installation de l'adaptateur CAN/USB

Voir le guide Pour commencer inclus avec le progiciel du système de
surveillance de pulvérisation iTrax pour les instructions relatives à
l'installation de l'adaptateur CAN/USB et du logiciel.
POWER
Adresse réseau du
moniteur de
pulvérisation : 02
Câble réseau CAN
RS‐485
(Belden 9841 ou équivalent)
Remarque : La longueur totale du câble
réseau CAN ne doit pas dépasser
75 mètres.
POWER
Adresse réseau du
moniteur de
pulvérisation : 03
Adresse réseau du
POWER
moniteur de pulvérisation : 64
(ou dernier moniteur de
pulvérisation sur le réseau)
Résistance de terminaison
1
121  1%
/ watt
8
sur dernier moniteur de pulvérisation sur le réseau
E 2019 Nordson Corporation
