Das Gerät kann von einer externen Stromquelle (Stecker 2.1mm) als auch von
einem Kraftfahrzeugnetz gespeist werden. Das Intervall der
Eingangsspannungen liegt zwischen 8,4V und 15V.
Die externe Stromquelle (AC/ DC) ist an die Anschlussstelle (12)
anzuschließen.
Achtung!
Im ans Gerät anzuschließenden Anschlußstecker muss der zentrale Kontakt
"+" sein. Mögliche Markierung am Stecker oder der Stromquelle
Beim Anschluss einer Außenstromquelle (
Batterien abgeschaltet.
Während der Versorgung von der externen Stromquelle erfolgt kein
Aufladen der Batterien!
Anmerkung: es ist empfehlenswert, Außenstromquellen EPS3 oder
EPS5 zu gebrauchen, diese garantieren von 9 bis zu 20 Stunden
Alleinlauf.

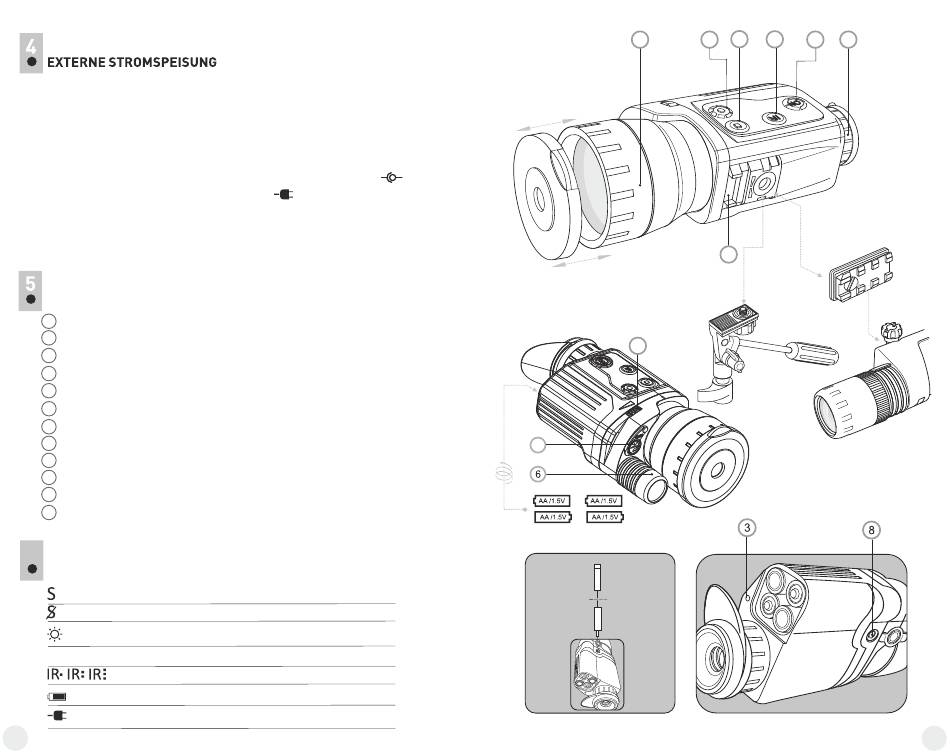

BESTANDTEILE UND STEUERORGANE
Objektiv
1
Taste "ON"
2
LED-Anzeiger
3
4 Helligkeitseinstellung des Bildschirmes
5 Okular
6
Eingebauter IR-Strahler
7
Taste "IR"
8 Video-Ausgang
9 Taste "S" (Funktion SumLight™)
10
Taste "Zoom" (Digitalzoom)
11 Montage für Zubehör
12 Anschlussstelle für externe Stromspeisung
6
PIKTOGRAMME DER ANZEIGETAFEL
Funktion "SumLight
Funktion "SumLight
15
Niveau der Bildschirmhelligkeit
x2
Digitalzoom 2x
Leistungsniveau des IR-Strahlers
Ladestandsanzeige der Batterien
Betriebsanzeiger von Außenstromspeisung
16 20
-
) wird die Speisung von den
™ " ist ein
™ " ist aus
+
12
+ - +
- -
+ +
AV out
(gelb)
9
1 10 7
11
4
+ +
2 5
21
