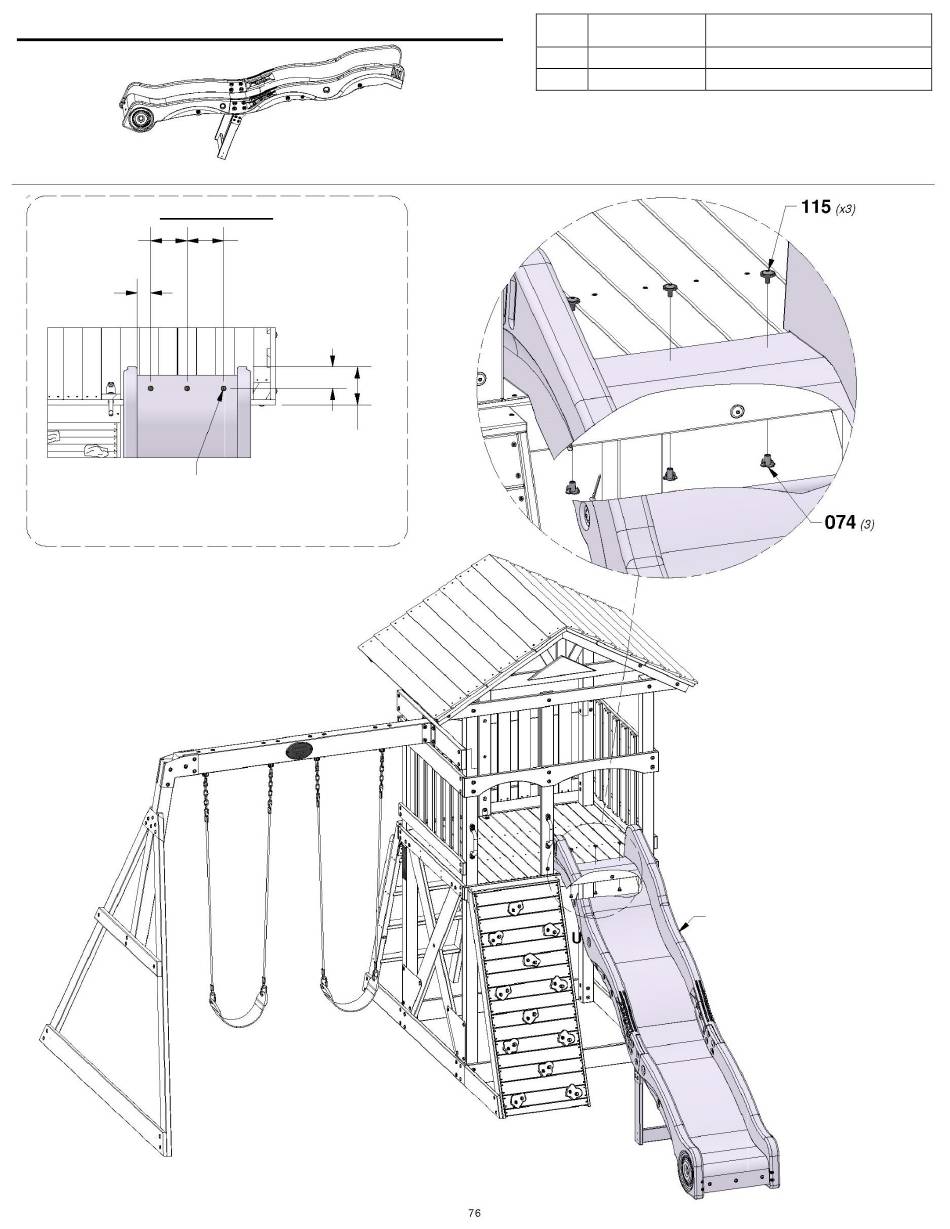

ÉTAPE 41 - ASSEMBLAGE DU FORT
ASSEMBLAGE DU TOBOGGAN
VUE DE DESSUS
6 1/2 po
[166 mm]
2 3/8 po
[60 mm]
CENTREZ LE TOBOGGAN DANS L'OUVERTURE.
PERCEZ (3) TROUS DE 3/8 po [10 mm] À TRAVERS LE
LIT DU TOBOGGAN ET LE PLANCHER POUR LA
QUINCAILLERIE AUX ENDROITS INDIQUÉS.
6 1/2 po
[166 mm]
3 7/8 po
[97 mm]
6 3/4 po
[172 mm]
NUMÉRO
QTÉ
D'ARTICLE
3
H100115
BOULON WH 5/16 x 1/2
3
H100074
ÉCROU À ENFONCER 5/16
ASSEMBLAGE DU TOBOGGAN
DESCRIPTION
BOULON - 1/2 PO
ÉCROU À
ENFONCER -
5/16 PO
