Emplacement du foyer
305 mm
12"
(12 po)
(305 mm)
A
305 mm
12" (305 mm)
(12 po)
E

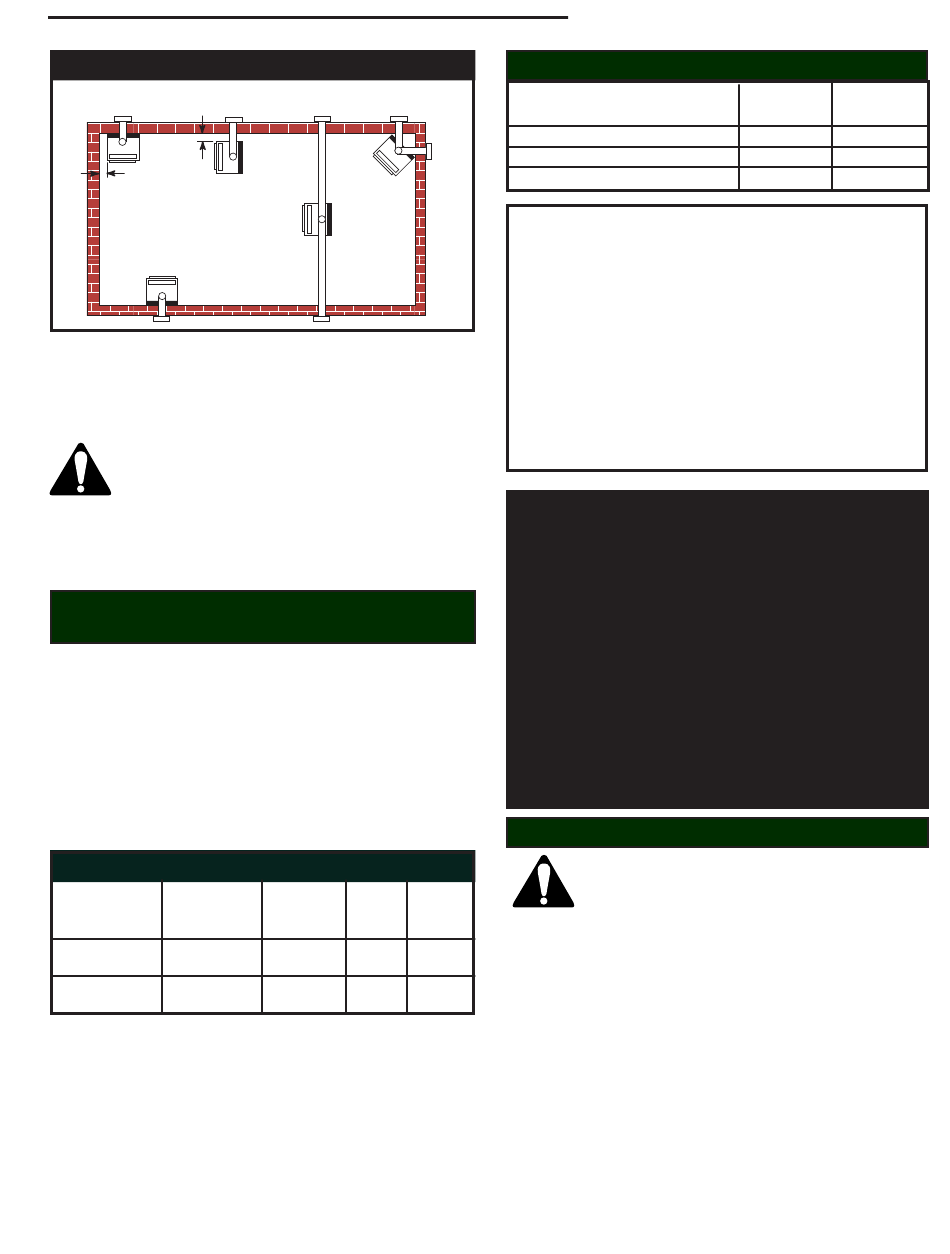

Fig. 1 Emplacement de votre poêle au gaz.
A) Disposition parallèle au mur*
FP1620
C) Disposition en forme d'îlot
locate freestanding
sition adjacente au coin
*(A) et (B) doivent être espacés de 305 mm (12 po) entre le mur et la
vitre latérale du poêle.
Une section montante verticale minimale est
exigée pour la ventilation, cette dernière varie
en fonction des installations. La longueur maxi-
male de la section horizontale est également
limitée. Avant d'entamer l'installation, il est conseillé
de se familiariser avec les instructions relatives à la
ventilation de la page 9.
Distance de dégagements
par rapport aux combustibles
Les distances de dégagement indiquées ci-dessous
doivent être respectées afin d'assurer le fonctionnement
et l'entretien adéquats.
Arrière . .......................................................0 mm (0 po)
Côté .....................................................305 mm (12 po)
Plancher ....................................................0 mm (0 po)
Haut .....................................................914 mm (36 po)
Coin ...............................0 mm (0 po) aux bords arrière
Conduit de ventilation ..............................25 mm (1 po)
Spécifications de gaz
Modèle
Combustibule
RFSDV34RFN
Naturel
RFSDV34RFP
Propane
20007657
D
B
C
FP1620
B) Disposition en forme de cloison*
D) Disposition en coin E) Dispo-
Entrée Entrée
Contrôle
Max.
Min.
de gaz
BTU/h BTU/h
Commande 30,000 21,000
confort
Commande 30,000 22,500
confort
Foyer au gaz autoportant modèle RFSDV
Pressions à l'Entrée et au Collecteur
Pression minimum à l'entrée
Pression maximum à l'entrée 14.0 po w.c. 14.0 po w.c.
Pression au collecteur
Lorsque les codes locaux ne l'interdisent pas, l'appareil
de chauffage peut faire l'objet d'une installation dans
une maison mobile préfabriquée à emplacement per-
manent.
L'appareil de chauffage ne doit s'utiliser qu'avec le type
de gaz indiqué sur la plaque signalétique. L'appareil
de chauffage ne peut faire l'objet d'une utilisation avec
d'autres gaz à moins d'utiliser un nécessaire de conver-
sion approuvé à cette fin.
Le modèle RFSDV34 RMH peut faire l'objet d'une
installation dans une maison (mobile) préfabriquée
par OEM.
Hautes Altitudes
La puissance calorifique s'exprime en BTU/heure
et fait l'objet d'une certification sans rationnement
jusqu'à une élévation de 1370 mètres (4500 pieds)
au-dessus du niveau de la mer.
Aux-États-Unis, les appareils se trouvant à une
élévation supérieure à 1370 mètres (4500 pieds)
au-dessus du niveau de la mer nécessitent une
installation conforme aux codes locaux en vigueur
ou à la norme ANSI Z223.1/NFPA 54.
Au Canada, veuillez consulter les autorités loca-
les ou provinciales pour connaître les normes qui
s'appliquent aux installations dont l'élévation est
supérieure 1370 mètres (4500 pieds).
Préparation
Il n'est pas recommandé de recouvrir de pa-
pier peint les murs se trouvant à proximité de
l'appareil de chauffage car la chaleur élevée
risque de dégrader les liants contenus dans
la colle utilisée pour poser le papier peint.
Avant toute chose, enlevez l'encadrement des
panneaux vitrés du poêle. Vérifiez également que le poêle
ne comporte pas de vices cachés. Consacrez quelques
minutes à vérifier le raccordement au gaz et à l'électricité
ainsi que la ventilation. Voir la rubrique Enlèvement de
l'encadrement des panneaux vitrés.
Gaz
GPL
naturel
(Propane)
4.5 po w.c. 11.0 po w.c.
3.5 po w.c. 10.0 po w.c.
5
