Foyer au gaz autoportant modèle RFSDV
Ouverture de ventilation pour mur combustible
240mm
(9³⁄₈ po)
240mm
(9³⁄₈ po)
Ouverture pour mur non-combustible
190 mm
(7¹⁄₂ po)

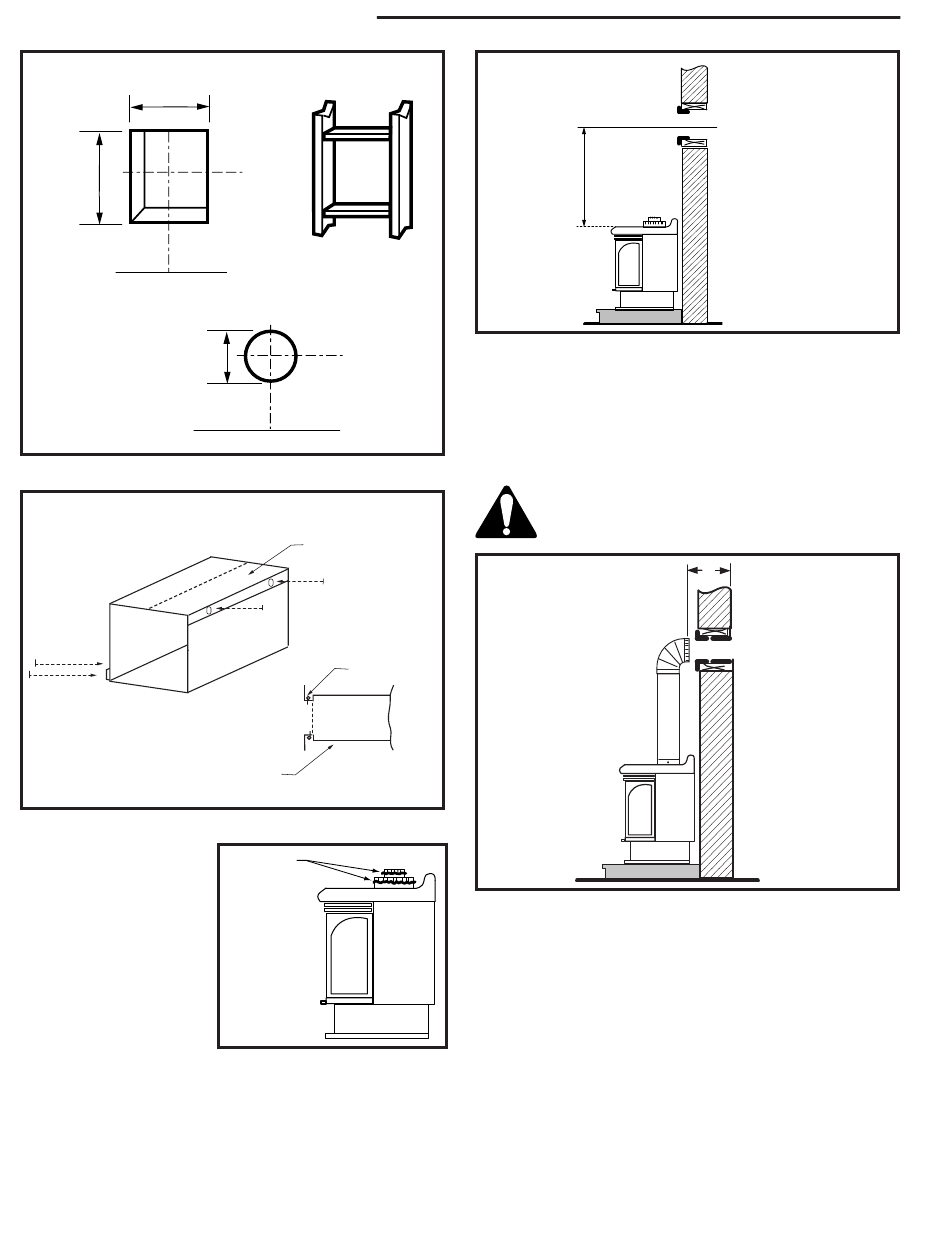

Fig. 12 Emplacement de l'ouverture sur le mur.
VO584-100
Vent Opening
2/99 djt
Coupe-feu
(Vue latérale)
ZCS101
Zero Clearance Sleeve
Fig. 13 Manchon à dégagement nul réglable.
3/11/99 djt
ÉTAPE 3
Positionnez le foyer. (Fig.
14) Mesurez la hauteur
verticale (X) requise
depuis la base des col-
liers de conduit au centre
de l'ouverture du mur.
ÉTAPE 4
Appliquez un cordon
de silicone aux colliers
de conduit intérieurs et
extérieurs du foyer (Fig. 15) et fixez au foyer en utilisant
la longueur appropriée de section(s) de conduit à l'aide
de trois (3) vis. Continuez l'installation avec la pose des
coudes intérieurs et extérieurs, puis une fois de plus, fixez
les joints tel que décrit à la Page 8.
12
Détail d'encadrement
Foyer de cheminée
VO584-100
Longueur maxi-
male 305 mm (12
po)
Vis no 8 (2)
Cordon de
mastic
FP1509
Fig. 15 Cordon de mastic.
FSDV Step 4b
8-26-02
X
Fig. 14 Hauteur vers le centre de l'ouverture du mur.
ÉTAPE 5
Mesurez la longueur horizontale requise. Vous devez in-
clure un chevauchement de 51 mm (2 po)—c'est-à-dire, du
coude à la façade du mur extérieur-plus 51 mm (2 po), ou
la dimension requise en cas d'installation d'un deuxième
coude de 90°. (Fig. 16)
Installez toujours la ventilation horizontale sur
un plan à niveau.
ZCS101
Fig 16 Longueur horizontale au mur.
ÉTAPE 6
NOTE : En cas d'utilisation de la plaque murale au
charbon Pt. no 10000257, et le collier Pt. no 52203-CG,
mettez-les à leur place avant de placer les sections de
conduit à travers le mur.
Utilisez la longueur appropriée des sections de conduit -té-
lescopiques ou fixes- et installez-les. Les sections traversant
rjs
le mur sont emballées avec le nécessaire de démarrage,
et peuvent être coupées au gré si nécessaire. (Fig. 17)
FP1508
X
FP1510
20007657
