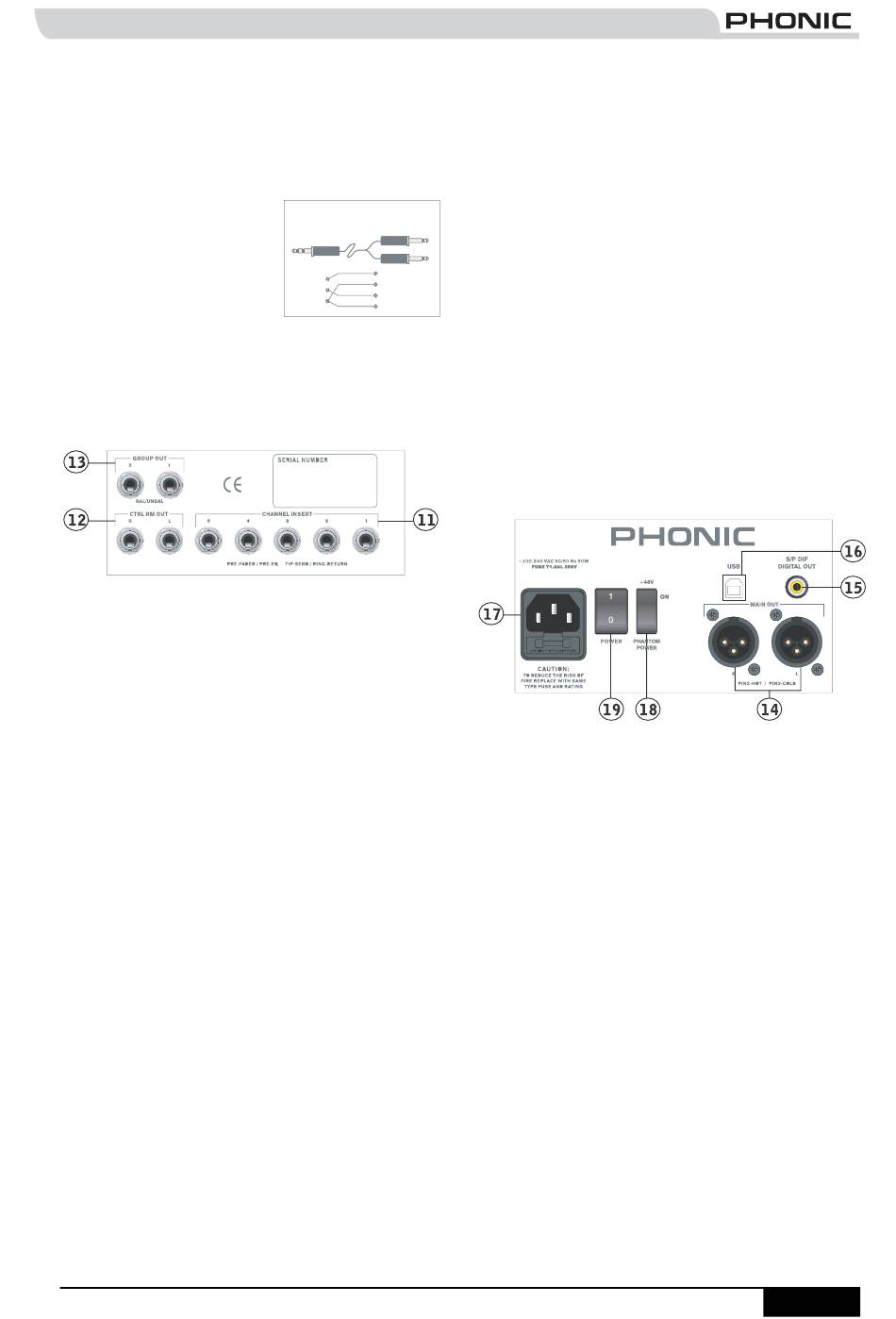

Face arrière
11. Inserts de voie (Channel Insert)
Situées à l'arrière de l'Helix Board 17, ces prises jack 3
points sont principalement destinées à l'ajout
d'appareils
externes,
dynamiques ou des égaliseurs
sur les voies d'entrée mono 1 à
5. Cela nécessite un cordon en
Y qui peut envoyer (départ pré-
fader
et
pré-égaliseur)
recevoir les signaux vers et
depuis un processeur externe.
La pointe du jack 3 points sert à envoyer le signal et sa
bague au retour du signal dans l'Helix Board 17.
12. Sorties de cabine d'écoute (Control Room Out)
Ces deux sorties sur jack 6,35 mm 3 points fournissent
le signal géré par la commande de niveau Control
Room/Phones en façade de la console. Cette sortie a de
nombreux usages puisqu'elle peut fournir le signal de la
console à un moniteur actif pour l'écoute de contrôle du
signal audio dans une cabine, servir à ajouter des unités
externes de traitement du signal ou des consoles de
mixage, ou encore fonctionner comme sortie de renfort
pour apporter l'audio à des zones intérieures non
atteintes par les enceintes principales.
13. Sortie des groupes (Group Out)
Ces prises jack 6,35 mm 3 points symétriques
produisent le signal issu des faders des groupes 1 et 2
de la console. Ces sorties peuvent être reliées à une
grande variété d'appareils, tels que des tables de
mixage, processeurs de signal et même un amplificateur
et des enceintes venant s'ajouter aux enceintes
principales pour un rendu audio plus dense.
NB.
Pour produire des signaux asymétriques par ces sorties, il faut
employer des fiches jack 6,35 mm stéréo 3 points dont la
bague est déconnectée afin de ne pas endommager la
console.
14. Sortie générale (Main Out)
Ces deux prises XLR produisent le signal stéréo final de
niveau ligne envoyé par le bus général. Leur principal
emploi consiste à envoyer la sortie générale à des
appareils externes tels des amplificateurs de puissance
(reliés à leur tour à des enceintes), d'autres consoles de
mixage ainsi qu'une grande variété de processeurs de
signal (égaliseurs, filtres séparateurs ou"crossovers"
etc.).
PHONIC CORPORATION
comme
des
processeurs
CORDON EN Y
D'ENTREE/SORTIE D'INSERT
et
Pointe (départ)
Pointe
Manchon
Bague
Pointe (retour)
Manchon
Manchon
15. Sortie S/PDIF
Cette prise de sortie cinch (RCA) S/PDIF (Sony/Philips
Digital Interface ou "interface numérique Sony/Philips" à
44,1 kHz de fréquence d'échantillonnage) permet de
brancher
à
l'Helix
d'équipements audio numériques externes, le plus
souvent des enregistreurs DAT ou des processeurs de
signal. Cela permet au signal de l'Helix Board 17 d'être
envoyé à d'autres appareils numériques sans avoir à
subir de double conversion entre numérique et
analogique, ce qui réduit efficacement la dégradation du
signal.
16. Port USB
Ce port permet d'utiliser un câble USB pour brancher un
ordinateur. Cela entraîne une communication bi-
directionnelle stéréo entre votre Helix Board 17 et votre
ordinateur.
17. Connecteur d'alimentation
Cette embase sert au branchement d'un câble servant à
l'alimentation de la console. Veuillez n'utiliser que le
câble fourni avec celle-ci.
COMMANDES ET RÉGLAGES
Face arrière
18. Commutateur d'alimentation fantôme
En position ON, ce commutateur active l'alimentation
fantôme +48V pour toutes les entrées microphone,
permettant
d'y
condensateur (du moins ceux qui n'emploient pas de
piles). Cette activation s'accompagne de l'allumage
d'une diode au dessus de l'indicateur de niveau du canal
gauche. Avant de mettre l'alimentation fantôme en
service, baissez au minimum toutes les commandes de
niveau pour éviter les bruits de commutation dans les
enceintes.
19. Interrupteur d'alimentation Power
Cet interrupteur sert à mettre sous ou hors tension la
console. Assurez-vous que toutes les commandes de
niveau sont au minimum avant la mise sous tension.
Commandes de voie
20. Filtre coupe-bas LOW CUT (75 Hz)
Ce bouton active un filtre passe-haut qui réduit les
fréquences inférieures à 75 Hz selon une pente de 18 dB
HELIX BOARD 17 Mode d'emploi
Board
17
une
brancher
des
microphones
page 7
