français
3
16 mm
1

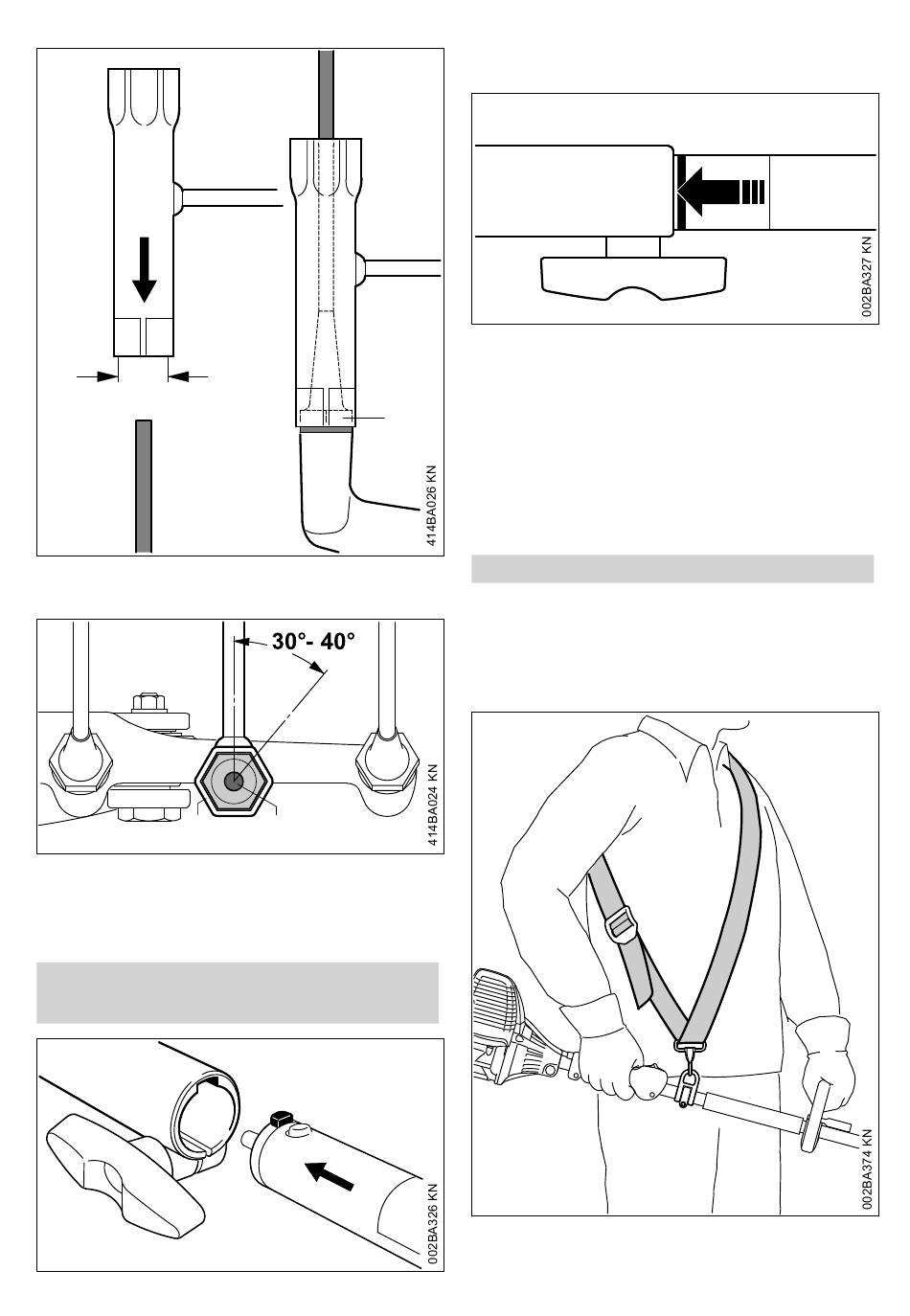

► Glisser la clé multiple (3) sur le six-pans (4) du
doigt (1).
3
► Avec la clé multiple (3), faire encore tourner le
doigt (1) de 30 ° à 40 ° pour le serrer ferme‐
ment.
► Enlever la clé multiple du doigt.
7
Montage de l'outil Combi‐
Système
2
10
4
2
1
1
7 Montage de l'outil CombiSystème
► Introduire le téton (1) du tube à fond dans la
rainure (2) du manchon d'accouplement ;
Après l'emmanchement correct, la ligne rouge
(3 = pointe de la flèche) doit affleurer avec le
manchon d'accouplement.
► serrer fermement la vis à garot (4).
7.1
Démontage de l'outil Combi‐
Système
► Pour enlever le demi-arbre (partie inférieure
du tube), procéder dans l'ordre inverse.
8
Utilisation du harnais
Le type et la version du harnais, de l'anneau de
suspension et du mousqueton diffèrent suivant
les marchés.
8.1
Harnais simple
► Mettre le harnais simple (1) ;
3
4
1
2
0458-417-0221-B
