TTF300 MONTAGE SUR SITE DE TRANSMETTEUR DE TEMPERATURE | DS/TTF300-FR REV. F
Ecran LCD de type B
1 Quitter / Annuler
2 Faire défiler en arrière

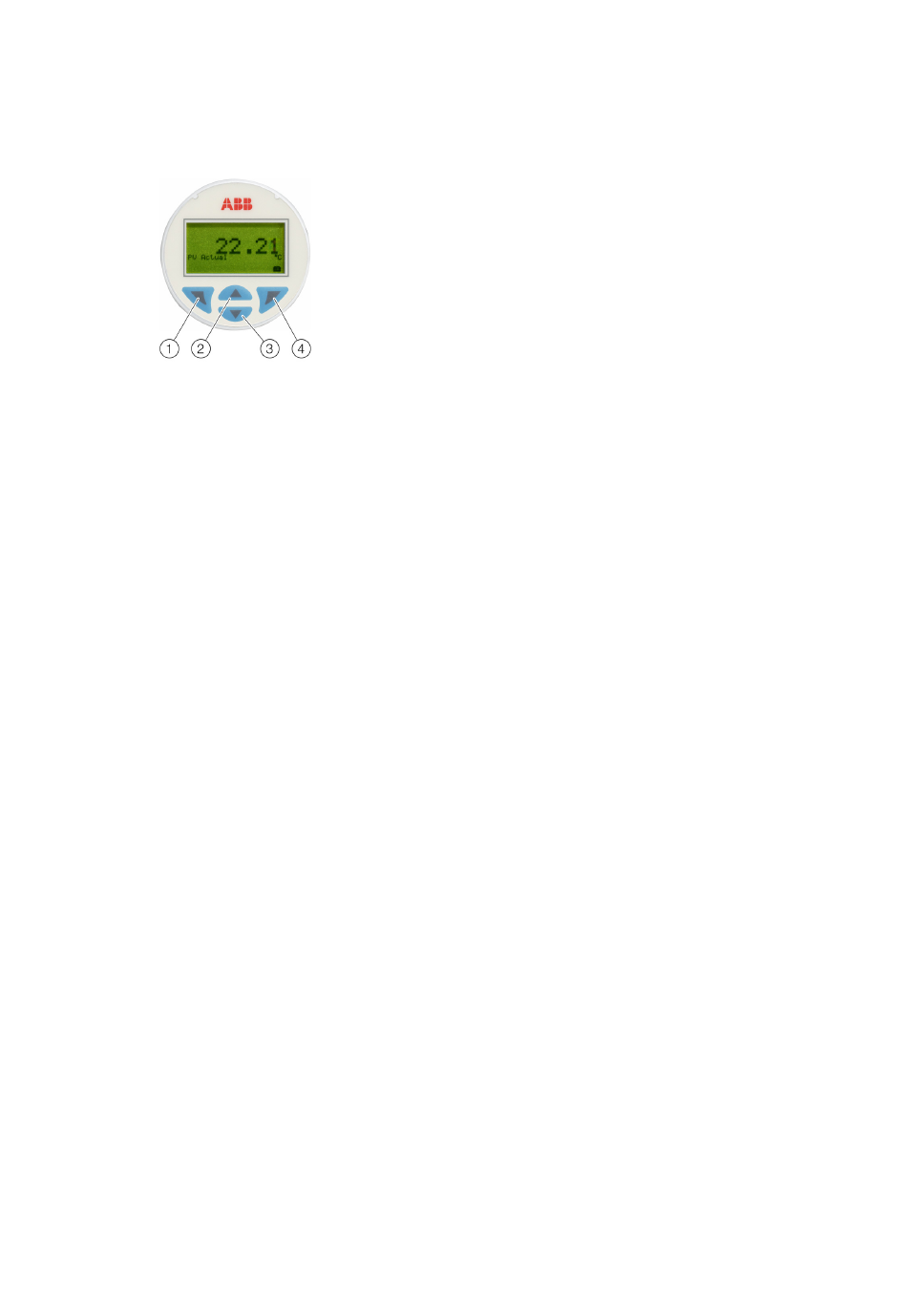

Figure 1 : Écran LCD de type B
Marquage CE
Selon les directives applicables, l'écran LCD satisfait toutes
les exigences relatives au marquage CE.
Caractéristiques
Ecran LCD graphique (alphanumérique) raccordé au
convertisseur de mesure
Ecran LCD
• Taille des caractères dépendant du mode
• Signes, 4 chiffres, 2 chiffres après la virgule
• Affichage Bargraph
Capacité d'affichage
• Valeur de processus capteur 1
• Valeur de processus capteur 2
• Température de l'électronique / température ambiante
• Valeur de sortie
• % de sortie
• Informations de diagnostic d'écran, convertisseur de
mesure et statut du capteur
Caractéristiques techniques
Plage de température
• −20 à 70 °C (−4 à 158 °F)
Fonctions d'affichage limitées (contraste, temps de réaction)
dans les plages de température :
• −50 à −20 °C (−58 à −4 °F)
ou
• 70 à 85 °C (158 à 185 °F)
Humidité de l'air
• 0 à 100 %, de condensation admissible
3 Faire défiler en avant
4 Valider
Fonction de configuration
• Configuration des capteurs standard
• Plage de mesure
• Comportement en cas d'erreur (HART®)
• Taquet logiciel de protection des données de
configuration
• Adresse d'appareil pour HART® et PROFIBUS PA®
Entrée – thermomètre à résistance /
résistances
Thermomètre de résistance
• Pt100 selon IEC 60751, JIS C1604, MIL-T-24388
• Ni selon DIN 43760
• Cu selon la recommandation OIML R 84
Mesure de la résistance
• 0 à 500 Ω
• 0 à 5000 Ω
Type de raccordement du capteur
circuit à deux, trois, quatre conducteurs
Ligne de transfert
• Résistance de câble de capteur maximale :
par conducteur 50 Ω selon NE 89
• Circuit à trois fils :
résistances de ligne du capteur symétriques
• Circuit à deux fils :
résistance de ligne compensable jusqu'à 100 Ω
Courant de mesure
< 300 μA
Court-circuit du capteur
< 5 Ω (pour thermomètres à résistance)
Rupture de fil du capteur
• Plage de mesure 0 à 500 Ω > 0,6 à 10 kΩ
• Plage de mesure 0 à 5 kΩ > 5,3 à 10 kΩ
Contrôle de la corrosion selon NE 89
• Mesure de la résistance à trois fils : > 50 Ω
• Mesure de la résistance à quatre fils : > 50 Ω
Signalisation d'erreur du capteur
• Thermomètre à résistance :
court-circuit du capteur et rupture de fil du capteur
• Mesure de résistance linéaire :
rupture de fil du capteur
