Partnr.: 034101
NL
Montagehandleiding
D
Montageanleitung
GB
Fitting instruction
ALFA ROMEO 159
F
Instruction de montage
Saloon / Estate
Instrucciones de montaje
E
Montagevejledning
DK
N
Monteringsveiledning
2006
S
Monteringshandledning
SF
Asennusohje
I
Istruzioni di montaggio
Návod k montáži
CZ
Instrukcja montażu
PL
EC 94/20
e4
00-3318
Type number: 034101
2300 kg
1800 kg
75 kg
8.8
M6
9,5 Nm
M8
23 Nm
46 Nm
M10
M12
79 Nm
M12x100/110
195 Nm
M16
M10x1,25
49 Nm
M12x1,25
87 Nm
M12x1,5
83 Nm
Meegeleverde onderdelen
Piezas incluidas
Mitgelieferte Befestigungsteile
Medfølgende komponenter
Provided parts
Vedlagt festemateriell
Materiel de fixation joint
Medföljande komponenter
2x
M10x35
2x
M10x90
4x
M10x100
2x
M12x70
8x
M10
2x
M12
(c) BOSAL Plant 34
Date: 26-10-2006
9,91 kN
Rev. nr. 01
10.9
10.9
8.8
14 Nm
34 Nm
68 Nm
117 Nm
100 Nm
280 Nm
72 Nm
125 Nm
122 Nm
Mukana tulevat osat
Componenti forniti a corredo
Dodané upevňovací díly
Dostarczone części wymienne
2x
M10
2x
M12
4x
M10
1(9)
Publicité
Manuels Connexes pour bosal 034101
Sommaire des Matières pour bosal 034101
- Page 1 Instruction de montage Saloon / Estate Instrucciones de montaje EC 94/20 Montagevejledning Monteringsveiledning 00-3318 2006 Monteringshandledning Asennusohje (c) BOSAL Plant 34 Istruzioni di montaggio Návod k montáži Date: 26-10-2006 Type number: 034101 2300 kg 1800 kg 75 kg 9,91 kN Instrukcja montażu Rev.

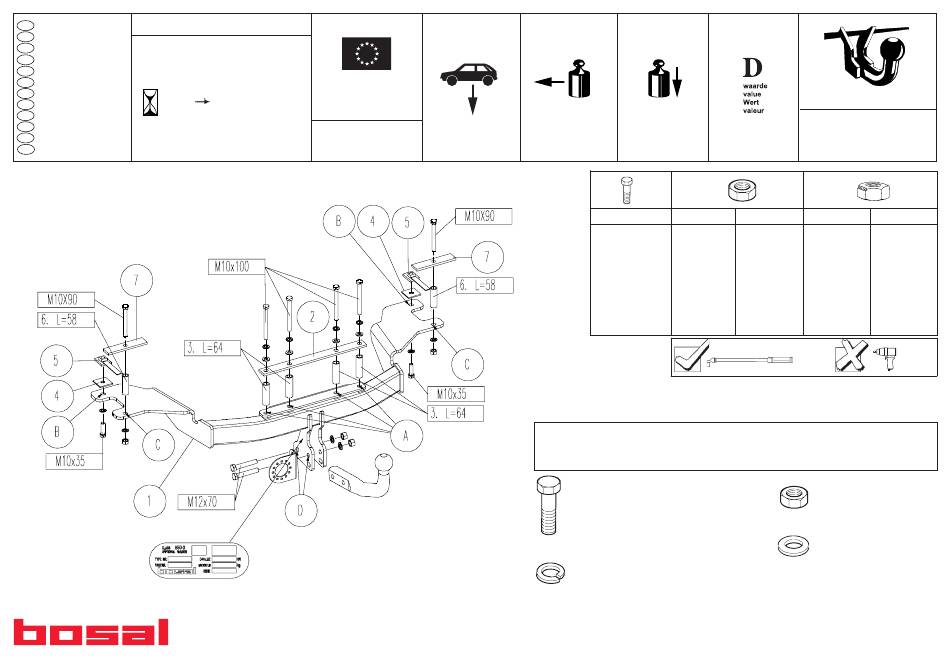

- Page 2 DETAIL 2 DETAIL 1 DETAIL 3 DETAIL 4 034101 2(9)
