5.5.14 Montage de l'interrupteur de contact de porte
44

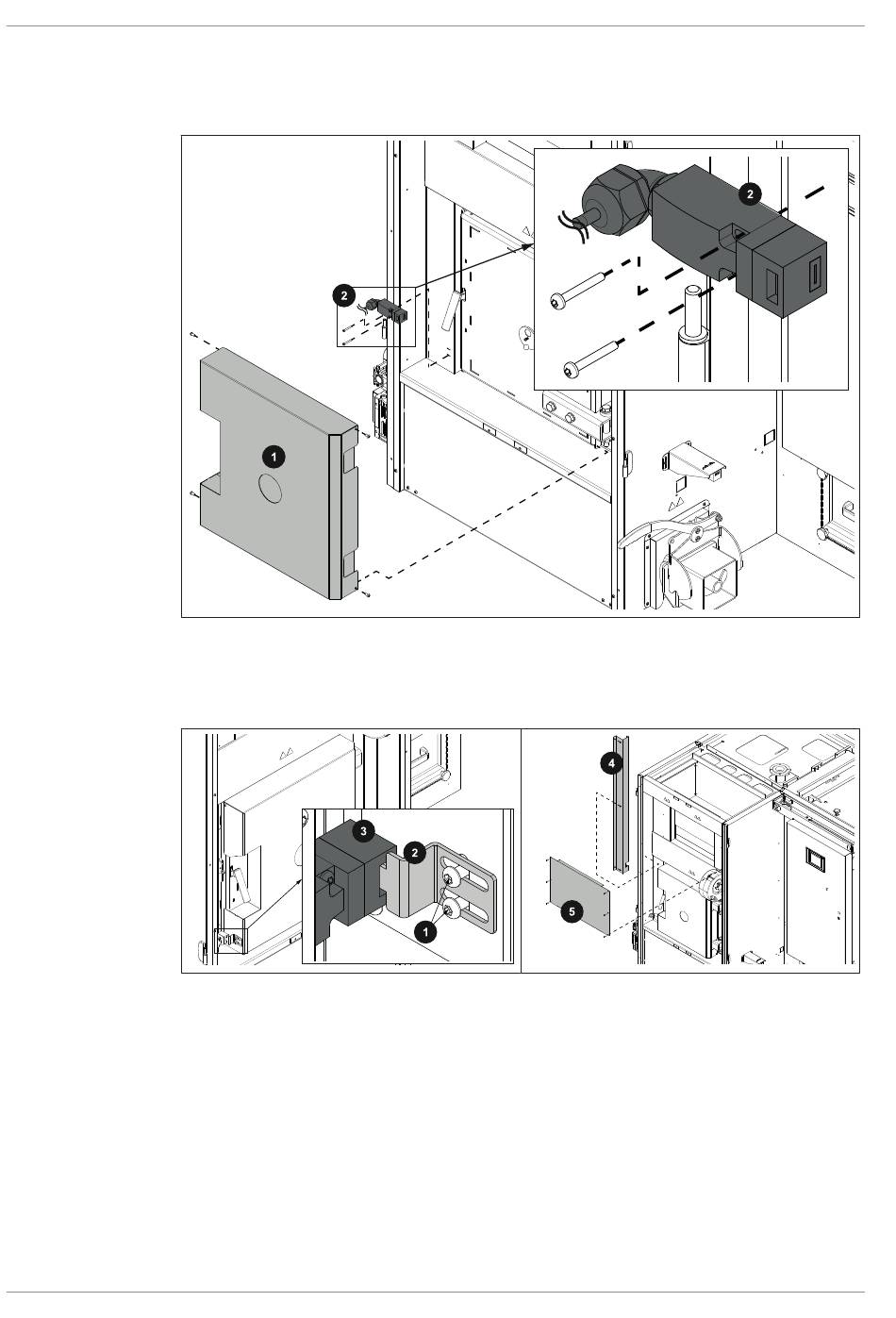

r Poser la plaque de recouvrement (1) sur la porte du foyer et la fixer à gauche et à
droite avec des vis autotaraudeuses
r Monter l'interrupteur de contact de porte (2) sur l'élément du cadre
r Régler l'interrupteur de contact de porte :
Ä Desserrer les raccords à vis (1) de la tôle de contact (2)
Ä Fermer la porte du foyer et déplacer la tôle de contact (2) de manière à garantir un
enclenchement sans problème sur l'interrupteur de contact de porte (3)
Ä Fixer la tôle de contact (2) en position et vérifier l'enclenchement correct sur
l'interrupteur de contact de porte (3) en ouvrant et fermant plusieurs fois la porte du
foyer
Ä Poser le câble de raccordement jusqu'au boîtier de commande à travers l'ouverture
dans l'élément du cadre
r Monter la protection pour câbles latérale (4)
r Monter le cache (5)
M0651322_fr | Instructions de montage Turbomat TM 150 - 250
