Matériaux
Bornes de raccordement
Eléments d'affichage
Paramétrage
Endress+Hauser
Boîtier
Fonte d' a luminium AlSi10Mg avec revêtement
pulvérisé sur base polyester
Inox 1.4435 (AISI 316L), en option
Bornes à visser pour câbles jusqu' à max. 2,5 mm

Interface utilisateur

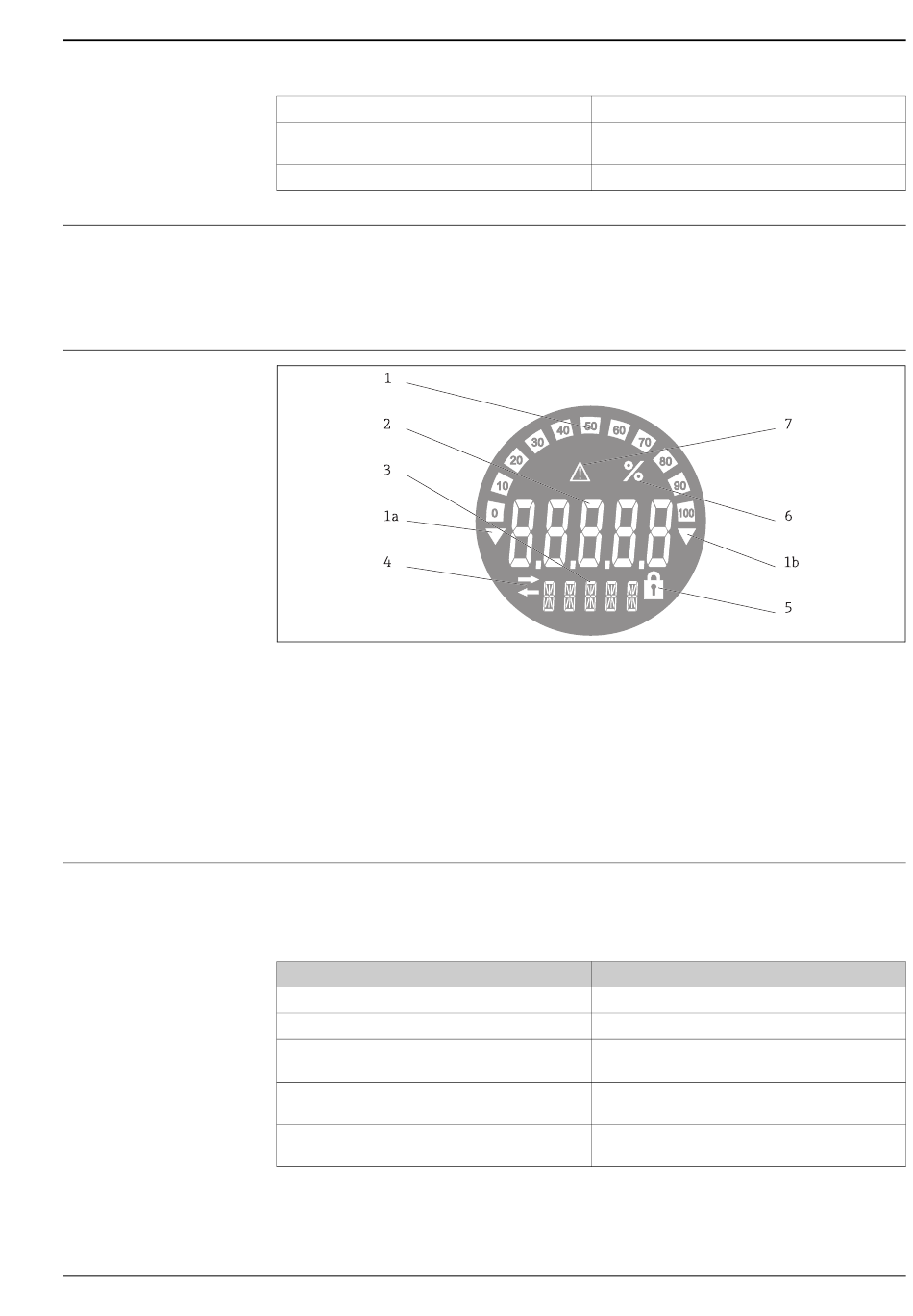

Affichage LCD de l' a fficheur de terrain (éclairé, embrochable par pas de 90°)
Pos. 1 : Affichage du bargraph par pas de 10% avec indicateurs de dépassement des seuils inférieur (Pos. 1a) et supérieur (Pos. 1b)
de la gamme de mesure
Pos. 2 : Affichage de la valeur mesurée, hauteur des caractères 20,5 mm (0,8"), indication d' é tat "Etat valeur mesurée mauvais"
Pos. 3 : Affichage 14 segments pour les unités et les messages
Pos. 4 : Symbole 'Communication'
Pos. 5 : Symbole 'Paramétrage verrouillé'
Pos. 6 : Unité'%'
Pos. 7 : Symbole "Etat valeur mesurée incertain"
• Gamme d' a ffichage
-9999 à +99999
FOUNDATION Fieldbus™
La configuration des fonctions FOUNDATION Fieldbus™ et des paramètres spécifiques à l' a ppareil se
fait via la communication de bus de terrain. Pour cela, il existe des systèmes de configuration spéciaux
proposés par différents fabricants.
Systèmes de commande de process
Endress+Hauser ControlCare
Emerson DeltaV
Rockwell
Control Logix/FFLD
Honeywell
PKS Experion
Yokogawa
Centum CS3000
PROFIBUS® PA
Les paramètres peuvent être réglés soit à distance via le DTM et un logiciel de configuration soit sur
site à l' a ide de commutateurs DIP.
Plaque signalétique
Aluminium AlMgl, anodisé noir
1.4301 (AISI 304)
2
(14 AWG) plus extrémité préconfectionnée
Systèmes de gestion des équipements
National Instruments NI-Configurator ( 3.1.1)
Emerson AMS et terminal portable FC375
-
-
-
A0011307
7
