5. L'interrupteur du rhéostat fixé à la plaque du panneau
de contrôle fournie à l'avant du poêle.
•
Insérez l'arbre de la boîte de l'interrupteur dans le trou
au dos du panneau gauche en alignant la tige d'aligne-
ment avec le petit trou du panneau. (Fig. 17)
•
Fixez l'écrou de retenu à l'arbre de la boîte de l'inter-
rupteur pour l'immobiliser contre la plaque.
•
Placez la poignée de contrôle à l'arbre du rhéostat.
•
Utilisez l'attache de fils pour maintenir ensemble les fils
de la soufflante et du rhéostat à la tubulure situés sous
le poêle.
Fig. 16 Installez adéquate de la sufflante.
ST240
Composantes du système de ventilation approuvées
FDV attach fan
Le poêle Intrepid doit être ventilé vers l'extérieur à travers
12/13/99 djt
un mur extérieur adjacent ou à travers le toit. Les compo-
santes du système de ventilation doivent être comprises
dans la liste spécifiée sur cette page. Ces pièces sont
disponibles chez DuraVent Corporation. Référez-vous à
la figure 4 pour connaître les dimensions relatives à une
ventilation minimale standard.
Composantes DuraVent
www.duravent.com
Téléphone : 1-800-835-4429, Télécopieur : 1-707-446-
4740
Ensemble de ventilation
horizontale minimum
Composantes de ventilation requises pour :
Installation de base directement à travers le mur
Embout de sortie de ventilation
Tubulure à dégagement nul Vermont Castings Group (in-
clus)
Coupe-feu
Couvercle de passage mural
Longueur de tuyau de 24''
(longueur maximale)
Paquet de quincaillerie (2 requis)
NOTA : Le passage mural DuraVent, 46DVA-WT n'est
pas approuvé pour une utilisation avec cet appareil sauf
si vous êtes en présence de murs de maçonnerie non
combustibles.
14
KT902
Composantes du système de ventilation
46DVA-KHC
46DVA-HRC
54623
46DVA-WFS
46DVA-DC
46DVA24B
56167
Bague de
retenue
Bouton du Rhéostat

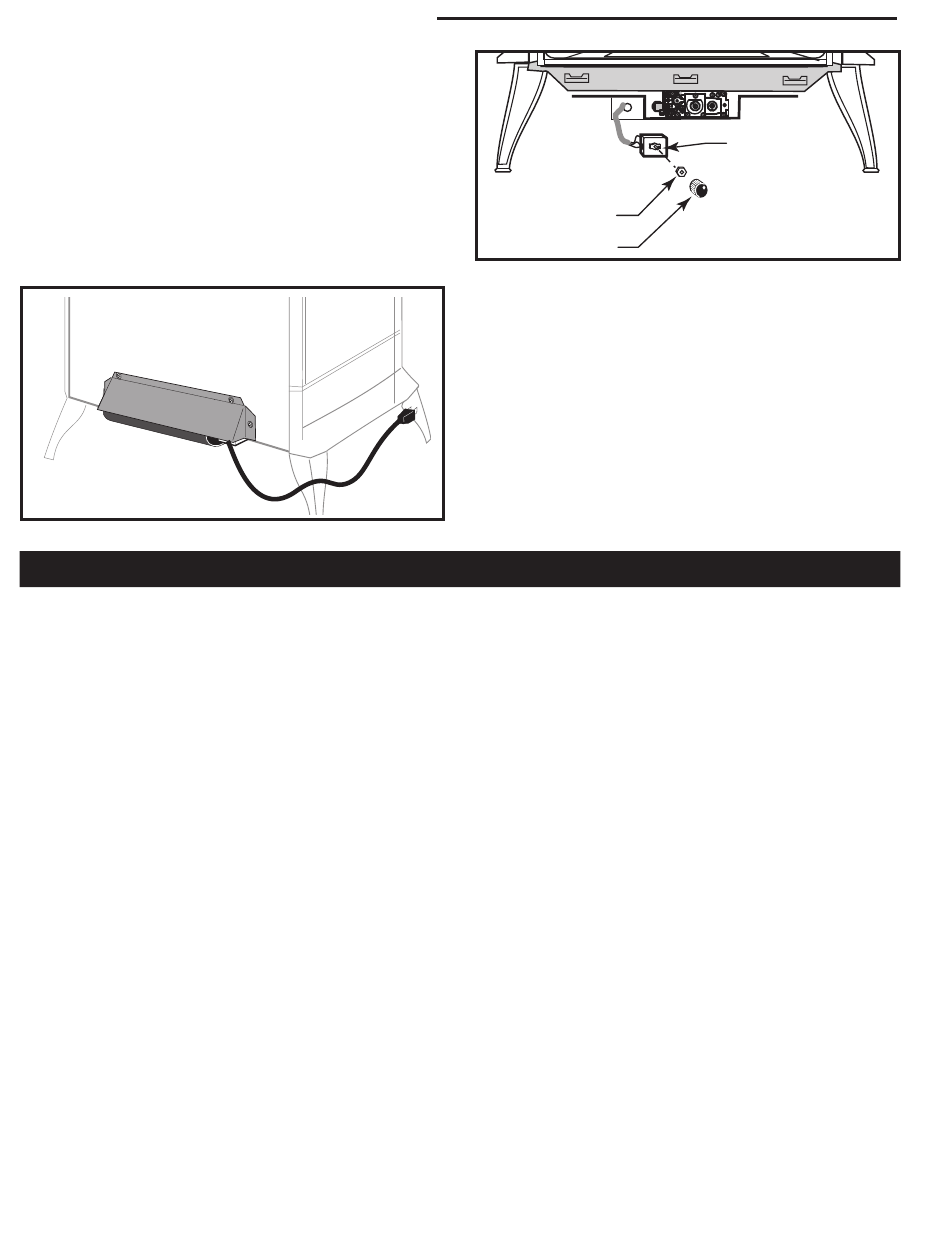

Fig. 17 Fixez le rhéostat au support.
Pour des installations en coin, ajouter :
Coude 45°, noir
Composantes de ventilation
Coude 90°, noir
Coude 45°, noir
Longueur de tuyau de6'', noir
Longueur de tuyau de 9'', noir
Extension de tuyau 8-1/2'', noir
Extension de tuyau 16'', noir
Longueur de tuyau de 12''
Longueur de tuyau de 24''
Longueur de tuyau de 36''
Longueur de tuyau de 48'
Embout de sortie de ventilation carré
Embout de sortie de
ventilation ovalisé «sconce»
Embout de sortie de ventilation rond
Plaque murale
Écran de recouvrement mural en vinyle
Sortie de prise d'air de type
périscope de 14''
Sortie de prise d'air de type
périscope de 36''
Courroie murale
Boîtier de soutien de plafond cathédral
Collier de prévention contre les intempéries 46DVA-SC
Entretoise coupe-feu
Solin 0/12 – 6/12
0/12 – 6/12
Solin 6/12 – 12/12
6/12 – 12/12
Passage mural
Rhéostat
KT903
ST347a
JUV
FK28
rheostat install
9/21/00
46DVA-E45B
46DVA-E90B*
46DVA-E45B
46DVA-06B*
46DVA-09B*
46DVA-08AB*
46DVA-16AB
46DVA-12
46DVA-24B*
46DVA-36B
46DVA-48
46DVA-HC
46DVA-HSC
46DVA-HRC
46DVA-DC*
46DVA-VSS
46DVA-SNK14
46DVA-SNK30
46DVA-WS
46DVA-CS
46DVA-FS
46DVA-F6
46DVA-F6
46DVA-F12
46DVA-F12
46DVA-WT*
20013844
