Poêle au gaz à ventilation directe arrière
Table des Matières

Publicité

NOTA :
1. Les quatre (4) vis
à bois fournies
devraient être rem-
placées par des vis
appropriées si vous
devez fixer la sortie
à un mur extérieur
de briques, de béton
ou tout autre type
de recouvrement
mural extérieur.
2. Pour les bâtiments
recouverts d'un
recouvrement de
vinyle ou de stuc,
un autre composant
doit être utilisé entre
la sortie de ventila-
tion et le recouvrement mural. Un dégagement pour re-
couvrement mural de vinyle prévient le recouvrement de
fondre en présence de chaleur intense. Un dégagement
pour recouvrement de vinyle n'est pas nécessaire si vous
utilisez une sortie de ventilation de type périscope. Pour
des installations de sortie de ventilation sur un recou-
vrement mural de vinyle, un dégagement constitué de
quatre (4) pièces doit être assemblé et installé entre la
sortie de ventilation et le recouvrement mural extérieur.

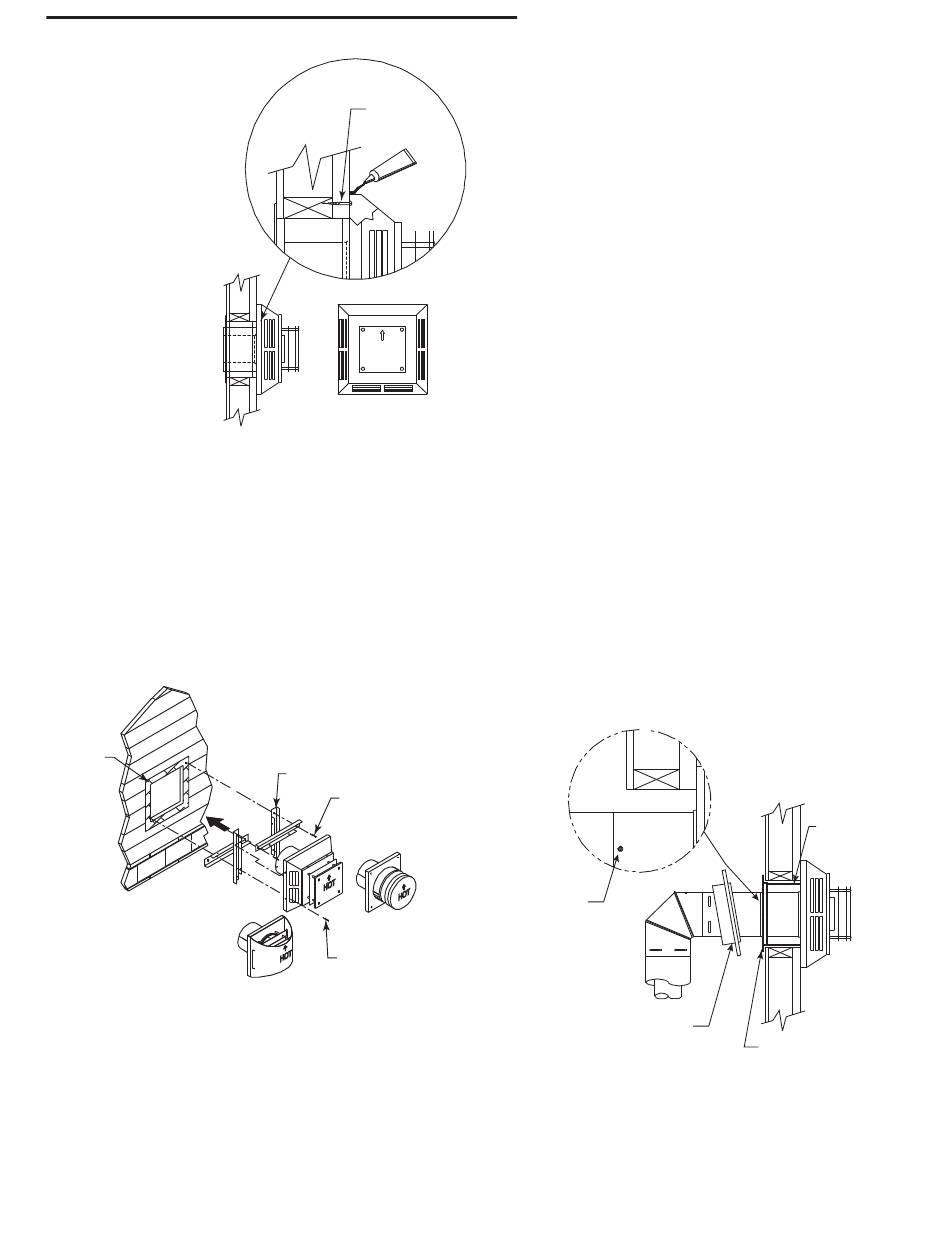

(Fig. 30) Le recouvrement de vinyle doit être coupé aux
dimensions extérieures des pièces du dégagement.
Figure 30
Ouver-
ture
créée
dans le
recouvre-
ment de
vinyle
ST982
Sortie de
ventilation
ovalisée
«sconce»
IMPORTANT : Vous devez assembler les pièces consti-
tuant le dégagement de recouvrement mural de vinyle
dans un ordre bien précis afin de prévenir toute infiltration
d'eau. Assemblez les quatre (4) pièces sans les serrer,
dans l'ordre, autour de la base de la sortie de ventilation
horizontale. Placez la première pièce au-dessus de l'arête
supérieure de la sortie et en utilisant deux (2) vis par côté,
vissez chaque pièce aux trous préalablement perforés de
la sortie de ventilation. Finalement, fixez la dernière pièce
20013844
Figure 29
Vis à bois
CHAUD
HOT
ST981
ST981
SIMP termination
8/07
Dégagement de
quatre (4) pièces pour
recouvrement mural de
vinyle
Vis à bois (4)
Sortie
de venti-
lation
ronde
Vis à bois
Poêle à Gaz Intrepid
au bas de l'arête inférieure de la sortie. Serrez toutes les
vis et plaques de montage avec les quatre (4) pièces at-
tachées, directement au mur à l'aide de quatre (4) vis de
2-1/2'' (64 mm) fournies.
3. Si vous êtes en présence d'une finition murale en stuc,
l'utilisation d'un contre-solin est fortement recomman-
dée, car il permet à la finition de stuc, ou de tout autre
type de finition, d'être complétée directement sur les
côtés de la sortie de ventilation. Fixez d'abord le contre-
solin à la base de la sortie de ventilation horizontale à
l'aide des petites vis fournies, ensuite fixez l'ensemble
complet au mur à l'aide des quatre (4) vis à bois de 2-
1/2'' (64mm) fournies.
4. Si la version optionnelle en cuivre de la sortie de ven-
tilation est installée, vous devez utiliser un matériau
non combustible entre les matériaux galvanisés et de
cuivre afin d'éviter un contact direct et une réaction
galvanique.
Étape 5. Avant d'effectuer la connexion entre les tuyaux
horizontaux et la sortie de ventilation, glissez le couvercle
de passage mural sur le tuyau situé le plus près du mur
intérieur. (Fig. 31)
Étape 6. Glissez l'appareil et ensemble de tuyau en direc-
tion du mur en insérant précautionneusement la section
de tuyau dans l'ensemble de la sortie de ventilation. Il est
important de s'assurer que la section de tuyau s'insère au
dos de la sortie de ventilation sur une distance d'au moins
1-1/4'' (32 mm). Utilisez les deux (2) vis à métal fournies
pour la section de tuyau au dos de la sortie de ventilation.
Le couvercle de passage mural couvrira la tête de ces deux
têtes de vis. (Fig. 31)
Figure 31
Vis à métal
Couvercle de
passage mural
®
à Ventilation Directe - Arrière
Tubulure mu-
rale à dégage-
ment nul
ST983
Coupe-feu
19
