Déballez le poêle
Le poêle est livré complètement assemblé et repose sur
l'arrière. Déballez le poêle et placez-le avec précaution
sur ses pattes.
AVERTISSEMENT
Les surfaces émaillées de porcelaine sont fragiles.
Manipulez avec soin votre poêle si ses surfaces sont
émaillées. Familiarisez-vous avec les étapes d'as-
semblage avant de commencer les manipulations et
procédez avec précaution. Au besoin, demandez de
l'aide pour effectuez les manipulations.
Placez les pièces émaillées sur une surface douce et
cousinée jusqu'à ce que vous soyez prêt à les instal-
lées.
Évitez le contact entre les pièces de fonte et toutes
autres surfaces ou objets durs.
NOTA : Vérifiez que les deux portes de relâchement
de pression (situées sur le dessus de la chambre
de combustion) sont bien appuyées contre le joint
d'étanchéité. Les portes doivent être complètement en
contact avec le joint d'étanchéité et vous devriez être
capable de les soulevez sans problème.
Si vous installez la soufflante, installez-la avant de
compléter les conduits de ventilation.
Si vous n'installez pas la soufflante, passez à la
section concernant l'assemblage des conduits de
ventilation.
Installation de la soufflante optionnelle
Contenu de l'ensemble de la soufflante optionnelle :
•
2 vis Phillips #10 x 1/2 po
•
Poignée de contrôle
•
Écrou de retenu
•
Support du ''Snapstat''
•
Ensemble de la soufflante avec rhéostat et ''Snaps-
tat''
•
Attache de fils
•
''Snapstat''

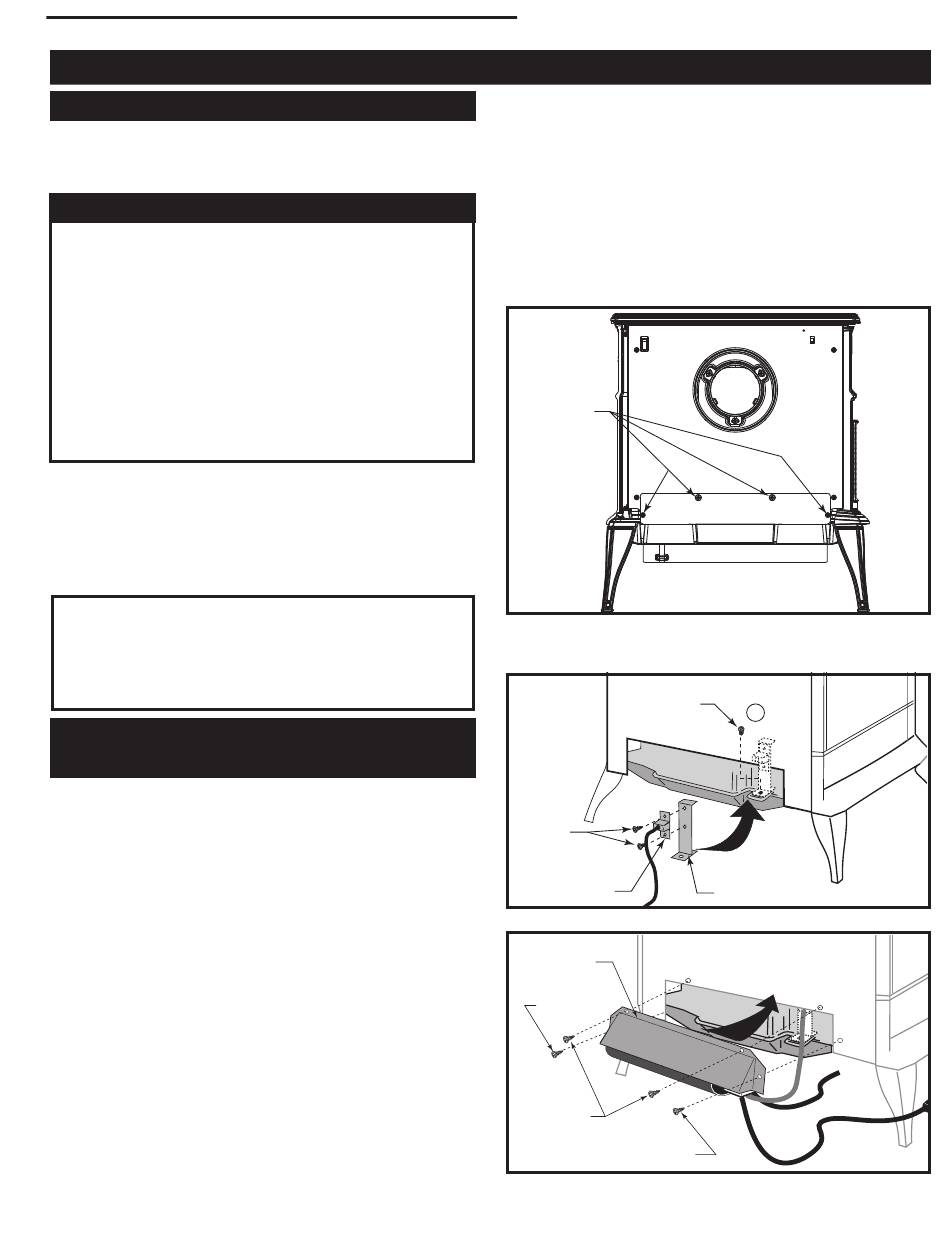

1. Retirez le couvercle arrière de la soufflante en retirant
les quatre (4) vis retenant le couvercle en place sur
l'écran thermique arrière. (Fig. 13) Conservez les vis
pour une utilisation future.
2. Fixez le ''Snapstat'' au support en utilisant deux (2) vis
Phillips #10 x 1/2 po. (Fig. 14)
3. Localisez et retirez la vis à tête hexagonale 1/4 po -20
x 3/8 po installée dans le trou arrière droit du rebord de
la chambre de combustion. (A, Fig. 14) Utilisez cette vis
20013844
Installation
FK20
Poêle à Gaz Intrepid
pour installer le support du ''Snapstat'' à la chambre de
combustion. Le trou d'installation du support est ovalisé
vous permettant d'ajuster la position du support afin que
le haut de ce support soit en contact avec la surface de
la chambre de combustion. (Fig. 14)
4. Fixez la soufflante à la chambre de combustion en
réutilisant les deux (2) vis à tête arrondie 1/4 po – 20
sur l'arête supérieure et les deux (2) #10 x 1/2 po vis à
métal sur les arêtes de coté. (Fig. 15)
Retirez les
quatre (4) vis
(conservez-
les pour une
utilisation
future)
Fig. 13 Retirez les quatre (4) vis retenant le couvercle arrière
de la soufflante en place. Conservez-les pour une utilisation
future.
Vis 1/4-20 x
3/8"
Vis à métal
1/2"
Snapstat
Fig. 14 Fixez le snapstat.
Bord
supérieur
Vis à métal
#10 x 1/2"
Vis 1/4-20 x
3/8" (2)
Vis à métal #10 x 1/2"
Fig. 15 Utilisez les vis retirées un peu plus tôt pour fixer la
soufflante à la chambre de combustion.
®
à Ventilation Directe - Arrière
KT899
FK30 remove cover
A
6/07
Support du Snapstat
Au dis-
tributeur de
contrôle
KT899
KT900
KT901
