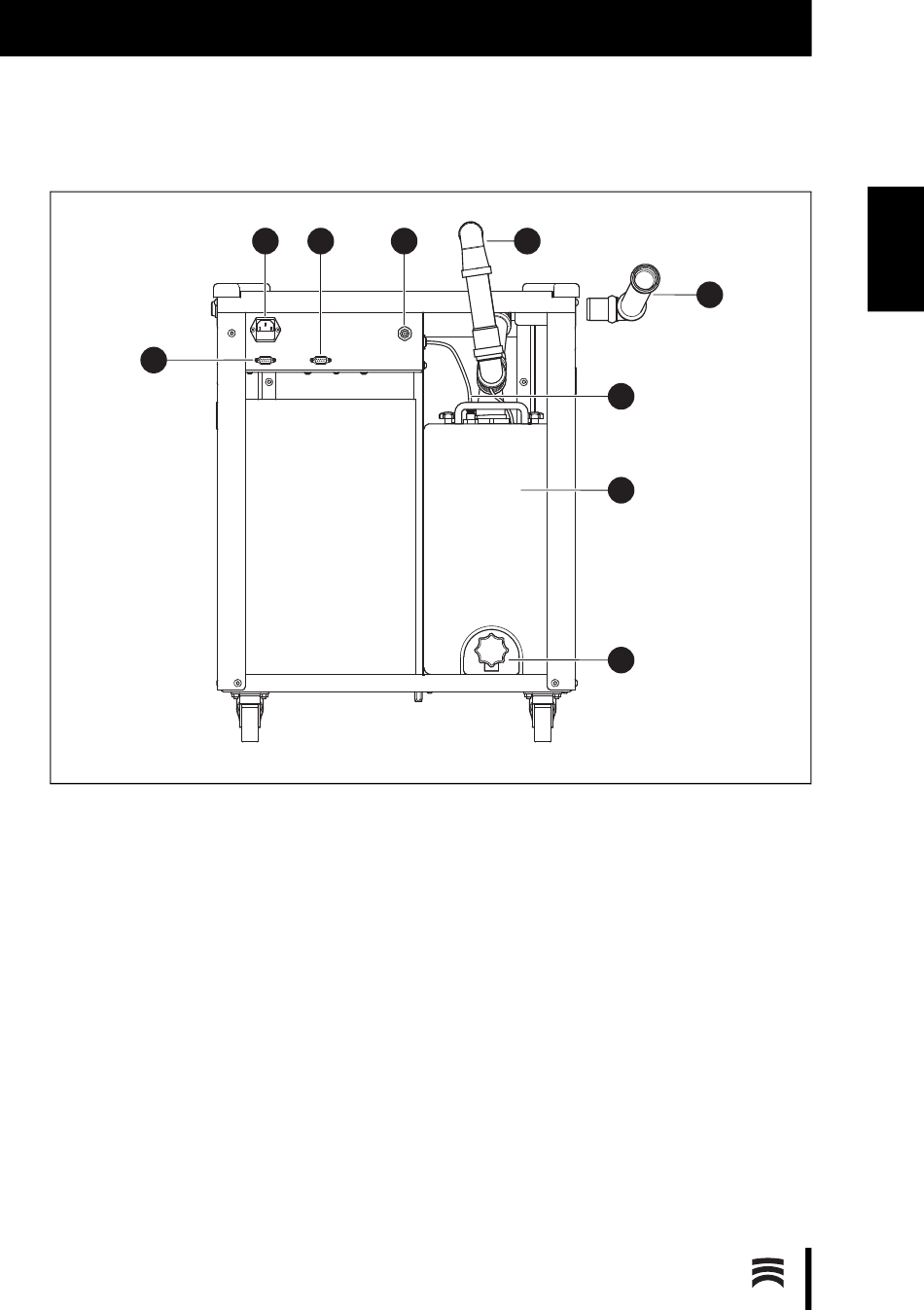

Fig. 5 Vue d'ensemble de l'appareil face arrière
1 Interface de commande pour Ceramill Coolstream
2 Branchement secteur
3 Interface de commande pour aspiration (par ex. Ceramill Airstream)
4 Branchement pour l'aspiration
5 Evacuation lubrifiant-réfrigérant pour une installation directement sous Ceramill Motion 2
6 Evacuation lubrifiant-réfrigérant pour une installation sous une table
7 Conduite d'alimentation lubrifiant-réfrigérant
8 Récipient à lubrifiant-réfrigérant
9 Robinet d'évacuation du lubrifiant-réfrigérant
