Montage
16

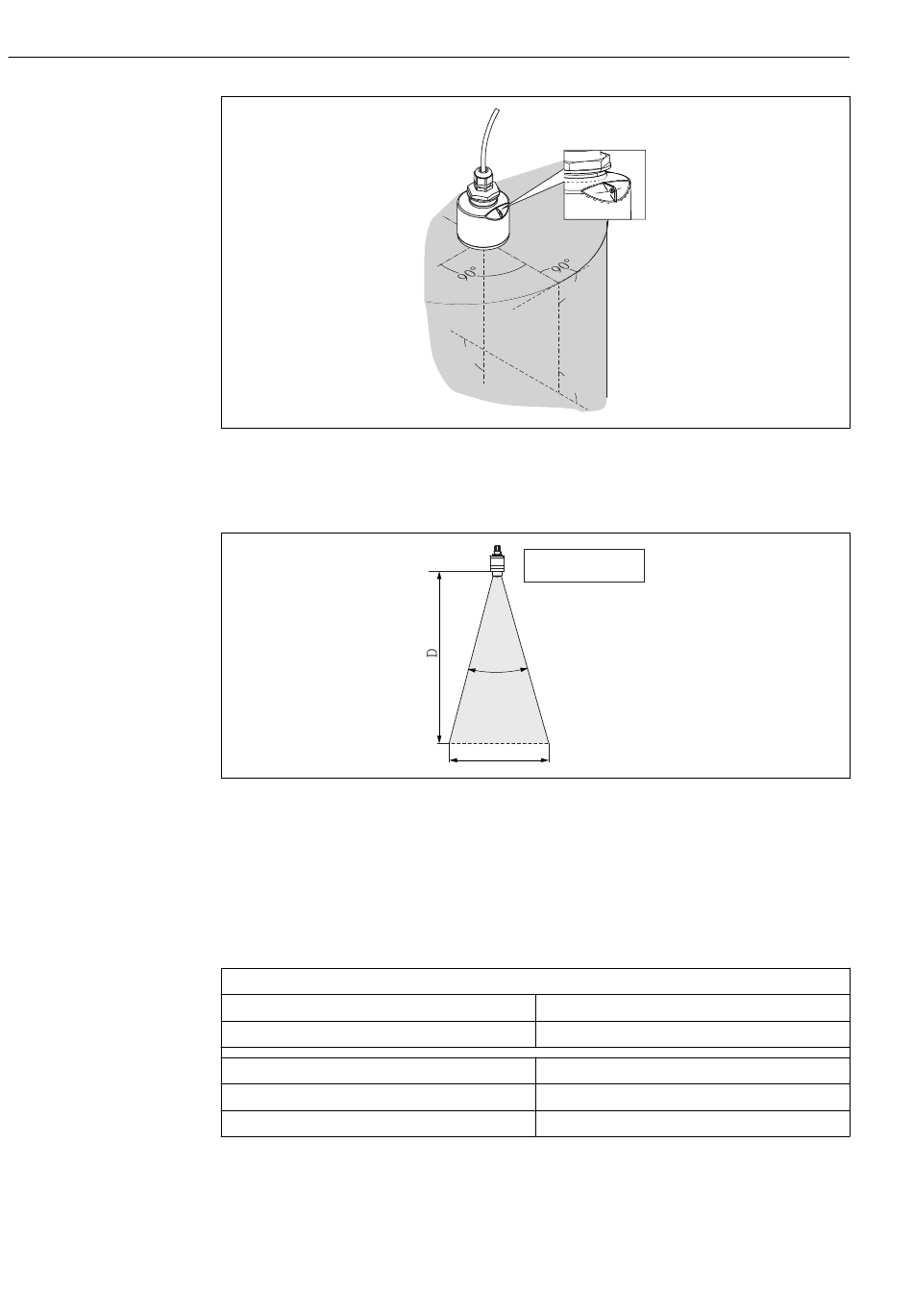

 6 Orientation du capteur lors du montage sur cuve
8.1.5 Angle d'émission
 7 Relation entre l' a ngle d' é mission α, la distance D et la largeur de faisceau W
L' a ngle d' é mission est l' a ngle α pour lequel la puissance des ondes radar est encore au
moins égale à la moitié de la puissance maximale (amplitude 3 dB). Des micro-ondes sont
également émises à l' e xtérieur du faisceau et peuvent être réfléchies par des éléments
parasites.
Diamètre du faisceau W en fonction de l' a ngle d' é mission α et de la distance de mesure D.
Taille de l'antenne
Angle d'émission α
Distance (D)
3 m (9,8 ft)
5 m (16,4 ft)
8.1.6

Mesure dans des cuves en plastique

Si la paroi extérieure de la cuve est en matériau non conducteur (par ex. GFR), les micro-
ondes peuvent également être réfléchies par des éléments parasites externes (par ex.
conduites métalliques (1), échelles (2), grilles (3)...). C' e st pourquoi il faut proscrire tout
°
9 0
9 0
°
9 0
°
_
a
W = 2 x D x tan
2
a
W
FMR10
Diamètre du faisceau W
Micropilot FMR10
A0028927
A0029053-FR
40 mm (1,5 in)
30°
1,61 m (5,28 ft)
2,68 m (8,79 ft)
