Raccordement Des Capteurs; Débitmètres Avec Alimentation Via Le Calculateur D'énergie - Endress+Hauser EngyCal RH33 Instructions

Câblage
5.3

Raccordement des capteurs

5.3.1 Débit
Débitmètres avec alimentation externe

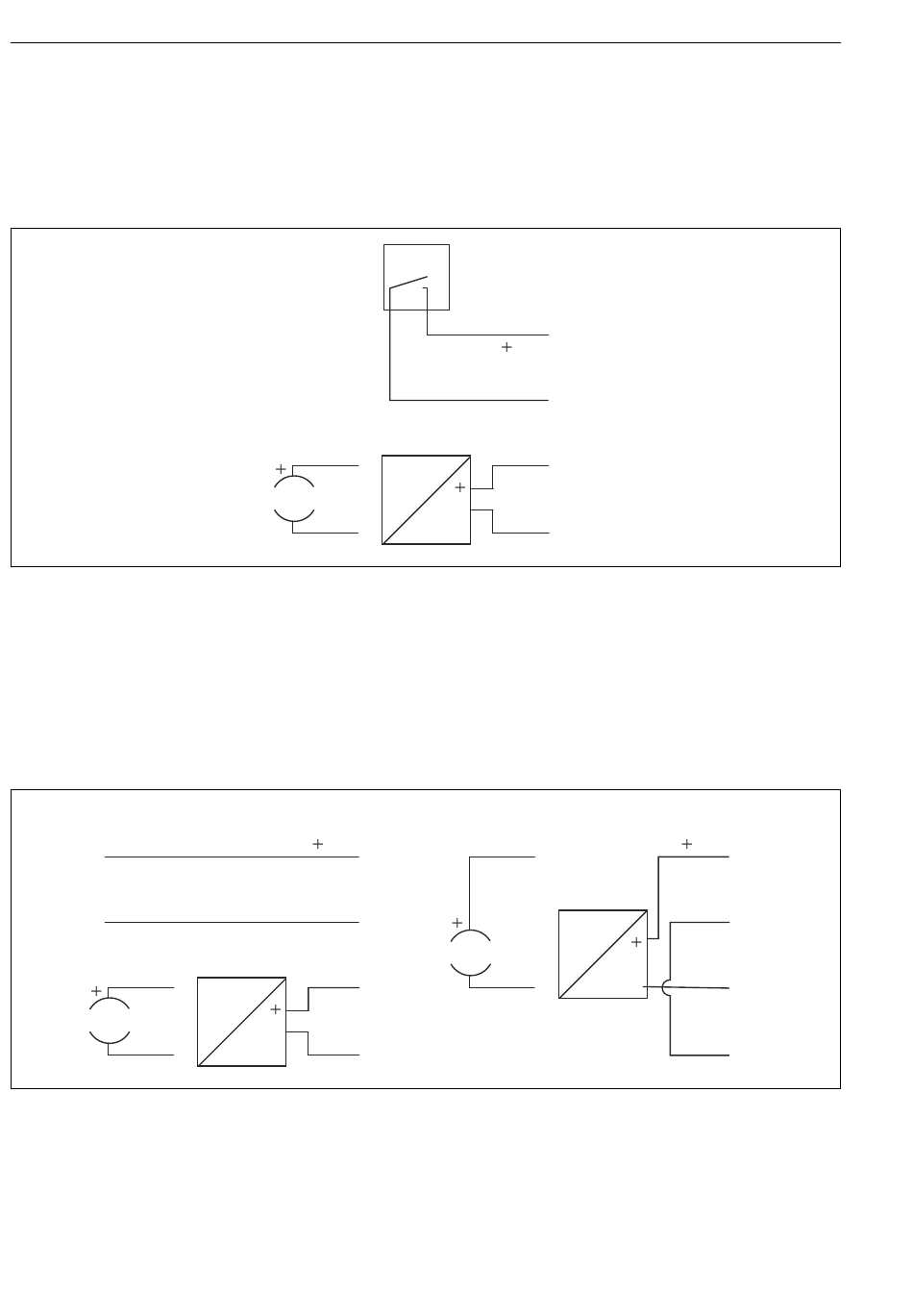

 20 Raccordement d' u n débitmètre
A Impulsions de tension ou contact y compris EN 1434 type IB, IC, ID, IE
B Impulsions de courant
C Signal 0/4 à 20 mA (pas en combinaison avec l' o ption Agrément MID)
Débitmètres avec alimentation via le calculateur d'énergie
PFM
-
 21 Raccordement des débitmètres actifs
A Capteur 4 fils
B Capteur 2 fils
24
B
PFM
-
A
90
91
-
50
Y
-
51
A
10
-
11
C
50
Y
-
51
PFM
-
EngyCal RH33
B
90
91
Y
-
-
50
51
Endress+Hauser
A0013521
A0014180
