Câblage
Raccordement du
transmetteur de
température
Pour assurer une précision maximale, nous recommandons d' u tiliser le raccordement 4
fils RTD, car il compense les incertitudes de mesure dues à l' e mplacement de montage
des capteurs ou à la longueur des câbles de raccordement.
Capteurs et transmetteurs de température Endress+Hauser

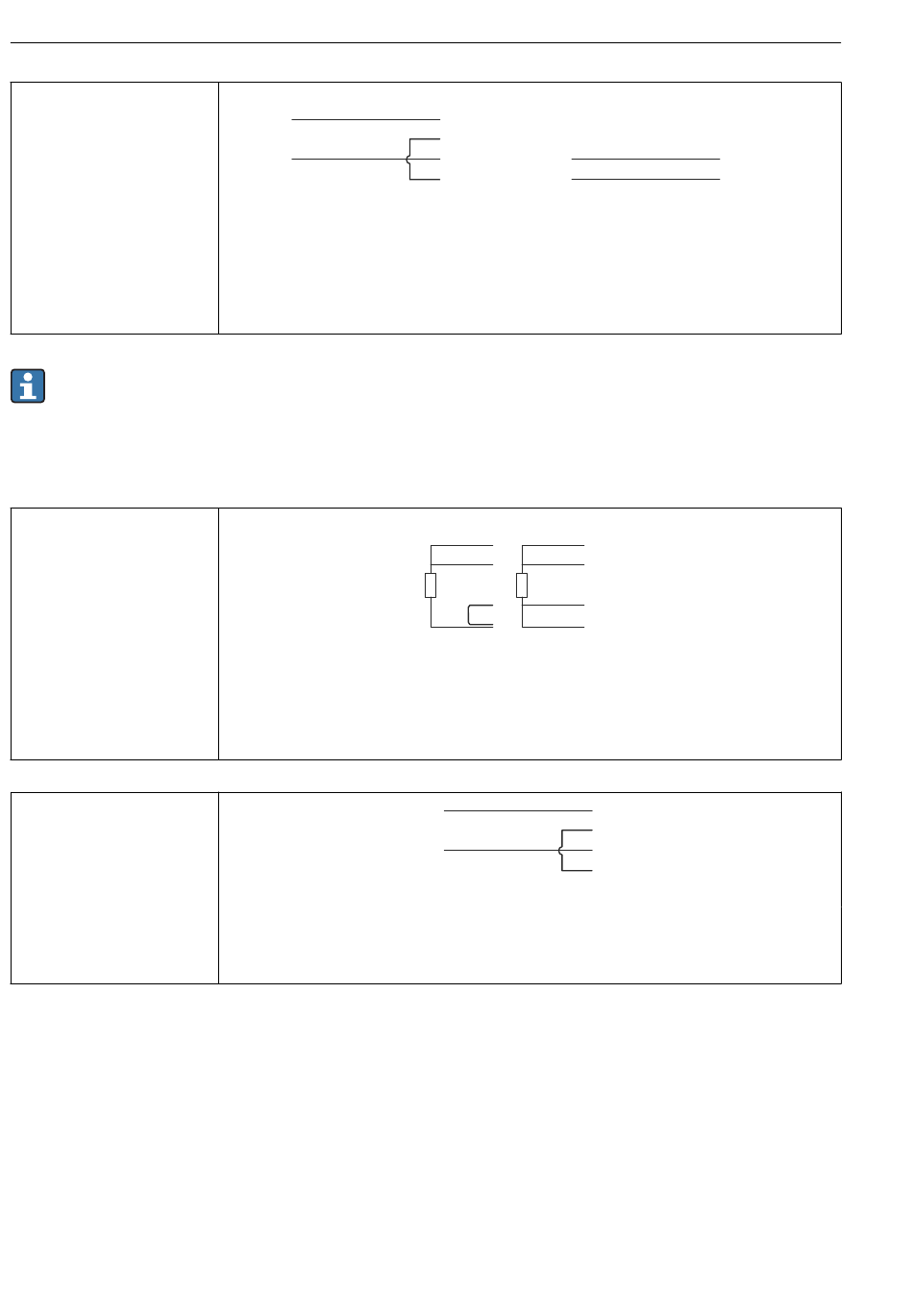

Raccordement d' u ne
thermorésistance
Raccordement des
transmetteurs de
température TMT181,
TMT121
28
A
+
-
A = sans alimentation externe du transmetteur,
B = avec alimentation externe du transmetteur
Bornes 90, 91 : alimentation de transmetteur
Bornes 52, 53 : T chaud
Bornes 54, 55 : T froid
A = raccordement 3 fils
B = raccordement 4 fils
Bornes 1, 2, 5, 6 : T chaud
Bornes 3, 4, 7, 8 : T froid
Bornes 90, 91 : alimentation de transmetteur
Bornes 52, 53 : T chaud
Bornes 54, 55 : T froid
90 90
91 91
54 +
52
55
53 -
A B
1 / +
2 / -
EngyCal RH33
B
52
53
1 3
5 7
6 8
2 4
90 90
91 91
54
52
55
53
Endress+Hauser
54
55
A0014186
A0014187
A0014188
