Remplacer les pignons à
chaîne
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Module d'éjection SH 1500
Maintenance et réparation

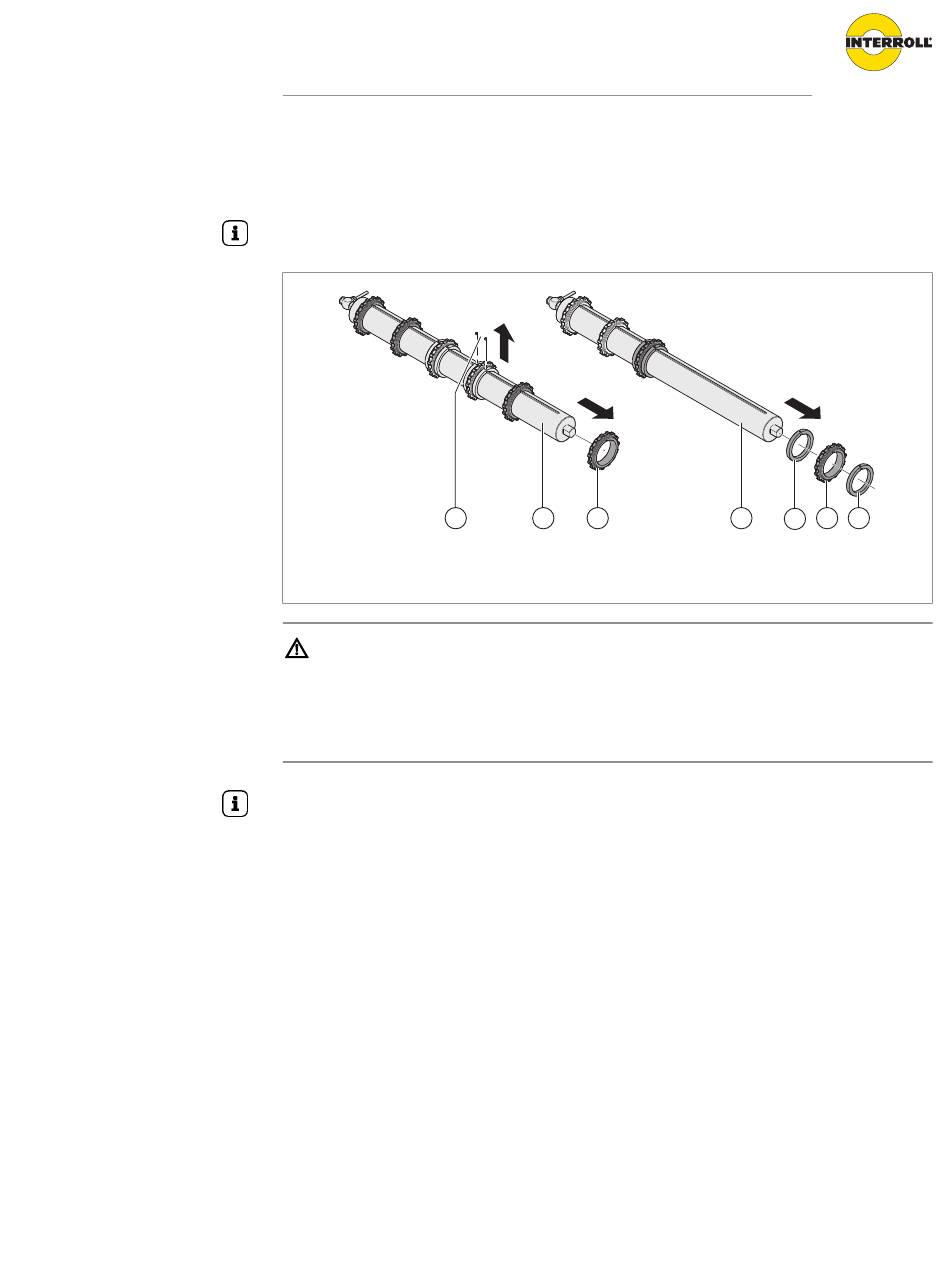

Le remplacement des pignons à chaîne nécessite le démontage préalable du tambour moteur.
Le remplacement des pignons à chaîne doit s'accompagner du remplacement des bagues
d'arrêt.
1
1
Vis sans tête
2
Tambour moteur
ATTENTION
Risque de blessure lors du soulèvement de charges lourdes
4 Utiliser un moyen auxiliaire pour les opérations effectuées directement sur le moteur ou faire
appel à une deuxième personne.
Fixer les vis avec un couple de serrage de 3,5 Nm.
Condition:
Le module est hors service.
R
4 Enlever la bande modulaire à billes, voir "Remplacer la bande modulaire à billes", page 56.
4 Enlever le tambour moteur, voir "Remplacer le tambour moteur", page 57.
4 Retirer successivement les pignons à chaîne (3) du tambour moteur (2).
4 Dévisser les vis sans tête (1) des bagues d'arrêt (4) pour pouvoir remplacer les deux pignons
à chaîne centraux (3).
4 Retirer les bagues d'arrêt (4) du tambour moteur (2).
4 Mettre les anciens pignons à chaîne et les anciennes bagues d'arrêt au rebut de manière
appropriée.
4 Glisser les nouvelles bagues d'arrêt (4) sur le tambour moteur (2) ; pour positionner les deux
pignons à chaîne centraux (3), fixer les bagues d'arrêt (4) avec des vis sans tête (1).
4 Glisser successivement les nouveaux pignons à chaîne (3) sur le tambour moteur (2).
4 Remonter le tambour moteur et la bande modulaire à billes en procédant dans l'ordre
inverse.
2
3
3
Pignon à chaîne
4
Bague d'arrêt
2
3
4
4
59
