Remplacer la bande
modulaire à billes
56
Interroll Module d'éjection SH 1500
Maintenance et réparation
Travaux de maintenance sur la bande modulaire à billes
La bande modulaire à billes peut faire l'objet des travaux de maintenance et remplacements de
pièces suivants :
• Remplacer la bande modulaire à billes, voir "Remplacer la bande modulaire à billes",
page 56
• Remplacer le tambour moteur, voir "Remplacer le tambour moteur", page 57
• Remplacer les pignons à chaîne, voir "Remplacer les pignons à chaîne", page 59
• Remplacer le rouleau de retour (extérieur), voir "Remplacer le rouleau de retour (extérieur)",
page 60
• Remplacer le rouleau de retour (central), voir "Remplacer le rouleau de retour (central)",
page 61
• Remplacer le tambour de renvoi, voir "Remplacer le tambour de renvoi", page 62
• Remplacer la plaque de glissement, voir "Remplacer la plaque de glissement", page 63
1
2

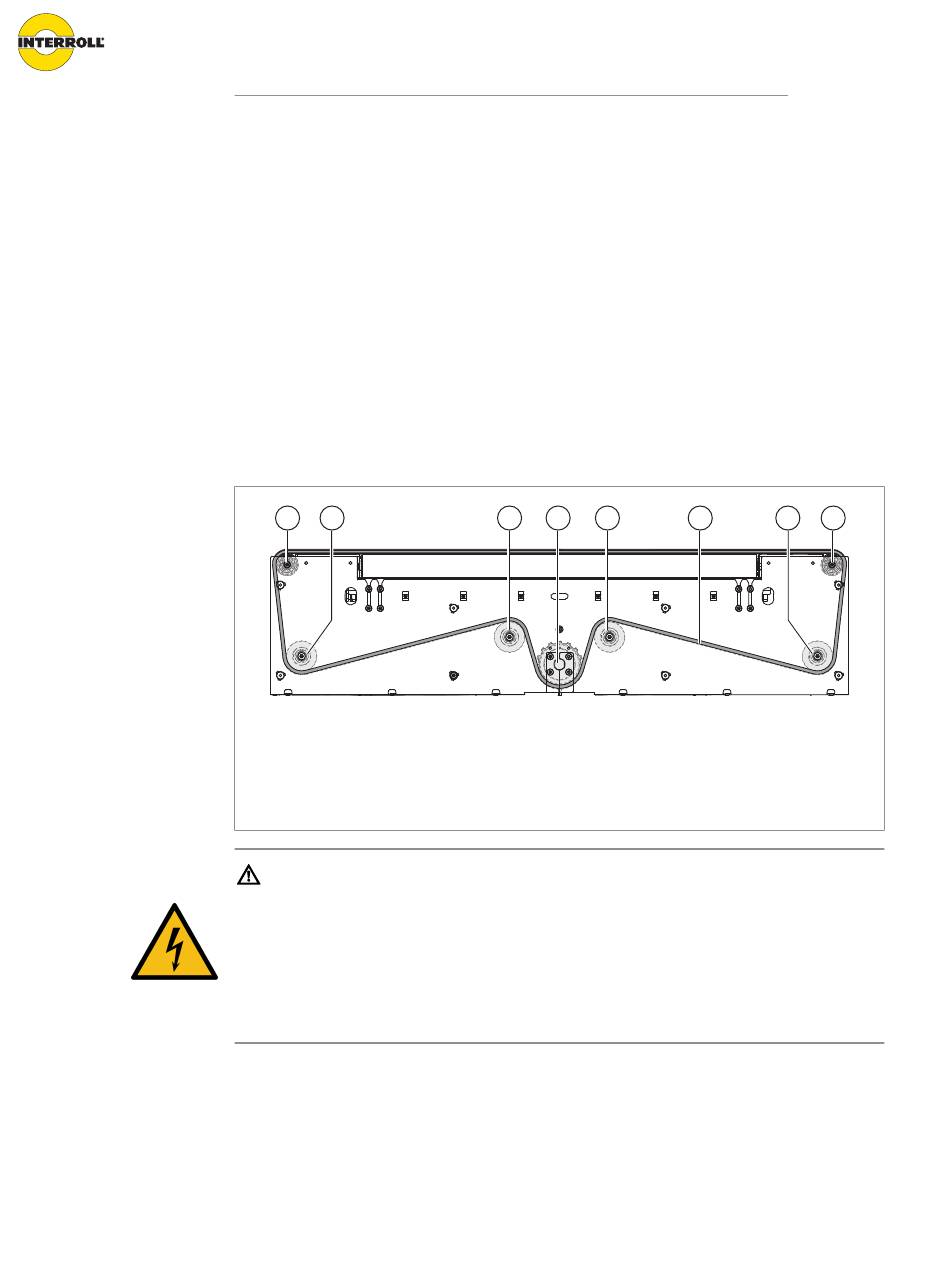

Parcours de la bande modulaire à billes
1
Tambour de renvoi
2
Rouleau de retour extérieur
3
Rouleau de retour central
DANGER
Risque mortel provoqué par électrocution et écrasement
Les travaux de montage et de maintenance réalisés sur les installations de convoyage de 400 V
en marche peuvent provoquer des accidents mortels par électrocution et écrasements graves.
4 Mettre l'ensemble du module de convoyage hors tension et le sécuriser contre une remise en
marche involontaire.
Condition:
Le module est hors service.
R
4 Chasser la barre de liaison de la bande modulaire (5) à l'aide d'un marteau et d'un
repoussoir.
4 Retirer l'ancien tapis de bande modulaire et le mettre au rebut de manière appropriée.
3
4
3
4
Tambour moteur
5
Bande modulaire à billes
Traduction du mode d'emploi original
5
2
1
Version 1.0 (06/2022) fr
