Variation De La Pression - Festo MSE6-E2M Mode D'emploi

Fonctions

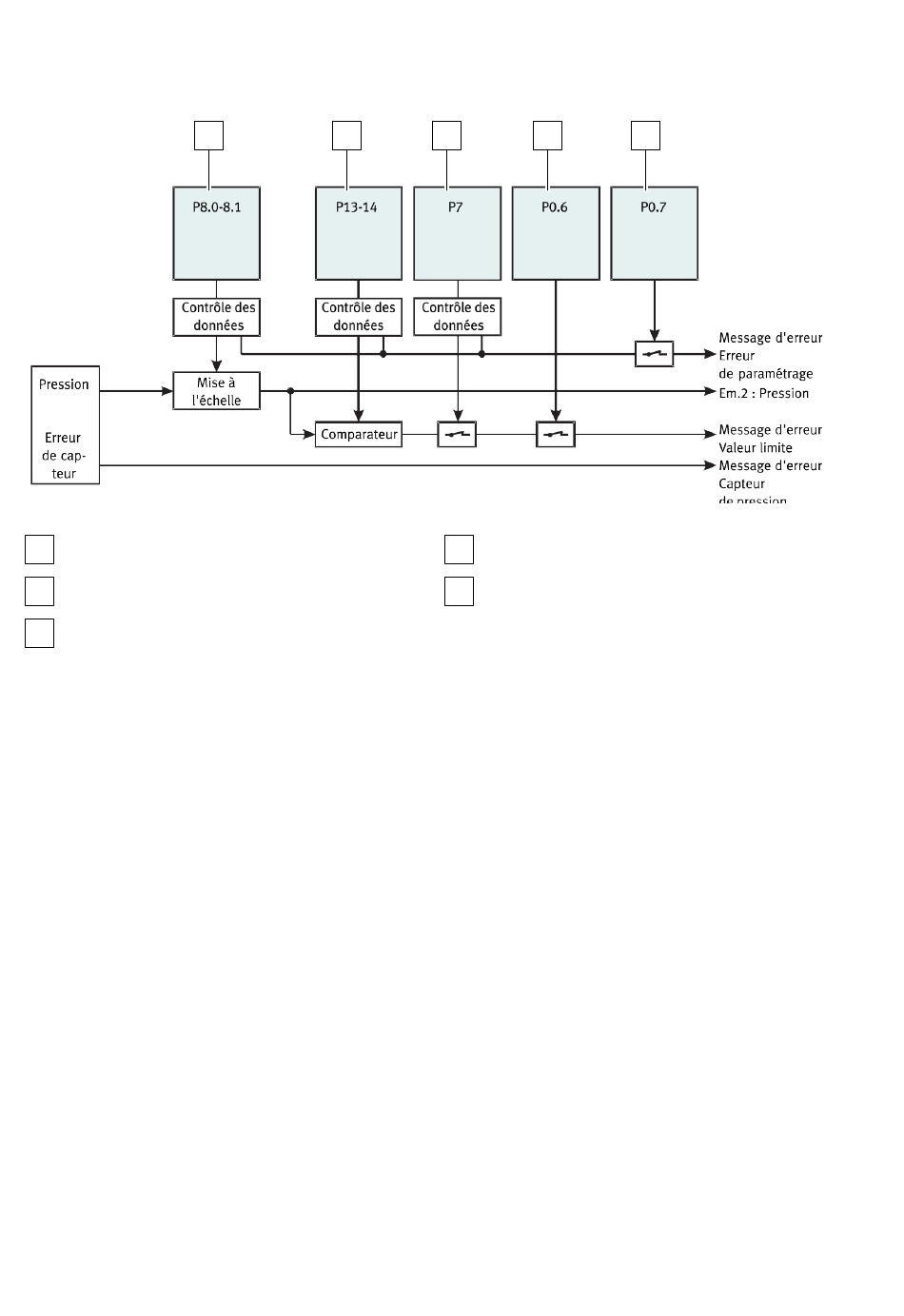

Fig. 5 : Schéma synoptique de la fonction Pression
1
Paramètre Unité de pression
2
Paramètre Limite supérieure de pression
3
Paramètre Démarrage diagnostic de limites
5.1.4

Variation de la pression

5.1.4.1 Méthode de mesure
La variation de la pression DP2 est déterminée de manière cyclique, aux intervalles du temps de
mesure paramétrable de la variation de pression DT. Lors du calcul de la variation de pression, la
différence entre la valeur mesurée actuelle de la pression et la valeur mesurée de la pression P2
remontant au temps de mesure de la variation de pression DT : DP2 = P2(t) – P2(t-DT) ; t = moment de
mesure actuel.
Le début du cycle de mesure pour le calcul de la variation de pression est automatiquement synchro-
nisé sur le signal d'activation du robinet d'arrêt. La valeur de variation de pression DP2 actuelle reste
constante jusqu'au moment de la mesure suivante. À chaque écriture du paramètre Unités, Pm.8, une
nouvelle synchronisation est également effectuée.
Dans l'état bloqué, le montant de la valeur de variation de pression est comparé au paramètre Valeur
limite supérieure de variation de pression DP2-OGR et surveillée quant à un éventuel dépassement
de la valeur limite. En cas d'une surveillance de valeur limite activée, un message de diagnostic est
généré si le paramètre ABS(DP2) est > DP2_OGR. Informations sur la résolution de la plage de mesure
de pression è 12.2 Caractéristiques techniques pneumatiques.
14
1 2 3 4
4
Paramètre Diagnostic de valeurs limites
5
Paramètre Diagnostic erreurs de paramé-
trage
Festo — MSE6-E2M — 2022-08d
5
