Le document contient en outre des informations sur l'utilisation du produit dans des systèmes de sécurité (manuel de sécurité conforme à la norme CEI 61508). Documents applicables Tous les documents disponibles sur le produit è www.festo.com/sp. Utilisateurs Le présent document s'adresse aux personnes chargées du montage et de l'exploitation du produit. Il est également destiné...
Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique. Informations complémentaires – Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. è www.festo.com. – Accessoires et pièces de rechange è www.festo.com/catalogue. Festo — MS6-SV-...-D-10V24 — 2022-06c...

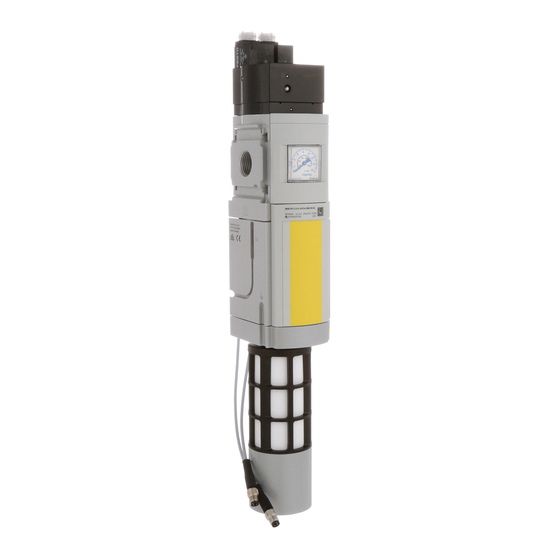

Raccord pneumatique 2 (pression de sortie Corps de distributeur Indicateur de pression (en option) Raccord pneumatique 1 (pression de ser- vice p1) Capteur de proximité S2 Vis d’étranglement pour fonction de mise en pression Capteur de proximité S1 Festo — MS6-SV-...-D-10V24 — 2022-06c...
Raccord 3 (échappement p3) Raccord de bobine du pilote V1 Électrique Raccord de bobine du pilote V2 Capteur de proximité S1 Magnétique Capteur de proximité S2 Capteur de proximité S3 Réducteur Mécanique 1) Facultatif. Tab. 3 : Interfaces Festo — MS6-SV-...-D-10V24 — 2022-06c...
Page 8
Comportement de commutation Comportement de commutation des distributeurs internes du produit. La position de repos À l’échap- pement est détectée via les capteurs de proximité. Logique de commutation è Tab. {!nr!} 4 Logique de commutation. Festo — MS6-SV-...-D-10V24 — 2022-06c...
Page 9
1) Après le temps de réaction, les signaux sont statiques. Les temps de réaction maximaux indiqués doivent être pris en considération dans le diagnostic. En règle générale, ces temps de réaction sont plus courts. Tab. 5 : Temps de réaction des capteurs de proximité Festo — MS6-SV-...-D-10V24 — 2022-06c...
Page 10
En option, en cas d’utilisation d’un troisième capteur de proximité S3 Détecter un changement de front au niveau S3 = 1 à 0 du capteur de proximité S3. Temps de réaction correspondants è Fig. {!nr!} 2. Festo — MS6-SV-...-D-10V24 — 2022-06c...
Page 11
V2 = 0 Détecter un changement de front au niveau S2 = 0 à 1 du capteur de proximité S2. Temps de réaction correspondants è Fig. {!nr!} 2. Tab. 6 : Proposition de commande et de diagnostic Festo — MS6-SV-...-D-10V24 — 2022-06c...
Pour atteindre le niveau de performance souhaité, il convient de mettre en œuvre les mesures adaptées contre les défaillances de cause commune conformément aux prescriptions de la norme EN ISO 13849-2. Valeur PFH La valeur PFH dépend de la version du produit et du taux d’actionnement annuel (n Festo — MS6-SV-...-D-10V24 — 2022-06c...
Le dégagement garantit une mise à l’échappement sans heurts. Fig. 6 : Montage Préparation • Tenir compte du sens d’écoulement du raccord 1 vers le raccord 2. En guise d’orientation, s’aider des chiffres 1 et 2 sur le boîtier è Fig. {!nr!} 7. Festo — MS6-SV-...-D-10V24 — 2022-06c...
à l'échappement, la fonction de sécurité risque d'être perdue. • Ne placer derrière le raccord pneumatique 2 que des appareils qui ne nuisent pas à la mise à l'échappement. Festo — MS6-SV-...-D-10V24 — 2022-06c...
Raccord 1 et 2 En cas d’utilisation de raccords à vis : 1. respecter la profondeur de vissage admissible du filetage de raccordement : 10 mm. 2. Veiller au bon raccordement des conduites d’air comprimé. Festo — MS6-SV-...-D-10V24 — 2022-06c...
Raccord 3 La mise à l’échappement d’une installation via le produit génère un niveau de pression sonore élevé. • Recommandation : utiliser un silencieux è www.festo.com/catalogue. 1. Visser le silencieux dans le raccord pneumatique 3. 2. Veiller à une mise à l’échappement sans obstacles. Le silencieux ou le raccord 3 ne doit pas être obturé.
Maintenance Travaux de maintenance Un silencieux encrassé peut rallonger le temps de mise à l'échappement de l'installation et nuire ainsi à la fonction de sécurité. • Contrôler régulièrement le silencieux et le remplacer si nécessaire. Festo — MS6-SV-...-D-10V24 — 2022-06c...
– Mettre l’appareil en service è 7 Mise en service. – Mettre les remèdes possibles en œuvre è Tab. {!nr!} 8 Dépannage. – En cas de réapparition du défaut : contacter le service après-vente de Festo è www.festo.com. Dysfonctionnement Cause possible Solution –...
Fréquence de commutation minimale 1/mois sation forcée 1) En fonction du nombre annuel d’activations (nop). Tab. 9 : Grandeurs caractéristiques de sécurité MS6-SV-...-D Certificats, déclaration de conformité è www.festo.com/sp Tab. 10 : Conformité du produit Festo — MS6-SV-...-D-10V24 — 2022-06c...
Stockage [°C] –10 … +50 Pression de service Pression de service [MPa] 0,35 … 1 [bar] 3,5 … 10 [psi] 50,75 … 145 Pression résiduelle en [MPa] 0 (sans pression résiduelle) régime normal [bar] [psi] Festo — MS6-SV-...-D-10V24 — 2022-06c...
Page 23
= 87 psi) Point de commutation Env. 50 % de p1 Débit de remplissage Réglable via réducteur ³ 1 Temps de pause minimal après une mise à l’échappe- ment Tab. 13 : Caractéristiques techniques pneumatiques Festo — MS6-SV-...-D-10V24 — 2022-06c...
Tension de service nominale [V] ±10 Fluctuation de tension admissible Fonction d’élément de com- Contact NO mande Principe de mesure Magnéto-résistif Affichage de l’état de com- mutation Sortie de commutation Tab. 14 : Caractéristiques techniques électriques Festo — MS6-SV-...-D-10V24 — 2022-06c...
