Remarque: Lorsque vous utilisez les hauteurs de
coupe 25 mm, 38 mm ou parfois 51 mm, montez les
patins et les roues de jauge à la position la plus élevée.
Plateaux de coupe latéraux
Pour régler la hauteur de coupe des plateaux latéraux, ajoutez
ou enlevez un nombre égal d'entretoises sur les fourches des
roues pivotantes, placez les essieux des roues pivotantes dans
les trous de hauteur de coupe supérieurs ou inférieurs des
fourches et fixez les bras de pivot dans les trous du support
de la hauteur de coupe sélectionnée.
1. Placez les essieux des roues pivotantes dans les mêmes
trous sur toutes les fourches (Figure 21 et Figure 23).
Pour choisir les trous corrects pour la hauteur de coupe
requise, reportez-vous au tableau suivant.
2. Enlevez le chapeau de tension de l'axe de pivot
(Figure 21) et sortez l'axe du bras pivotant. Replacez
les 2 cales (3 mm) sur l'axe de pivot comme à l'origine.
Elles sont requises pour que les plateaux de coupe
soient parfaitement de niveau sur toute la largeur.
Placez le nombre requis d'entretoises de 13 mm sur
l'axe de pivot pour obtenir la hauteur de coupe voulue,
puis ajoutez la rondelle.

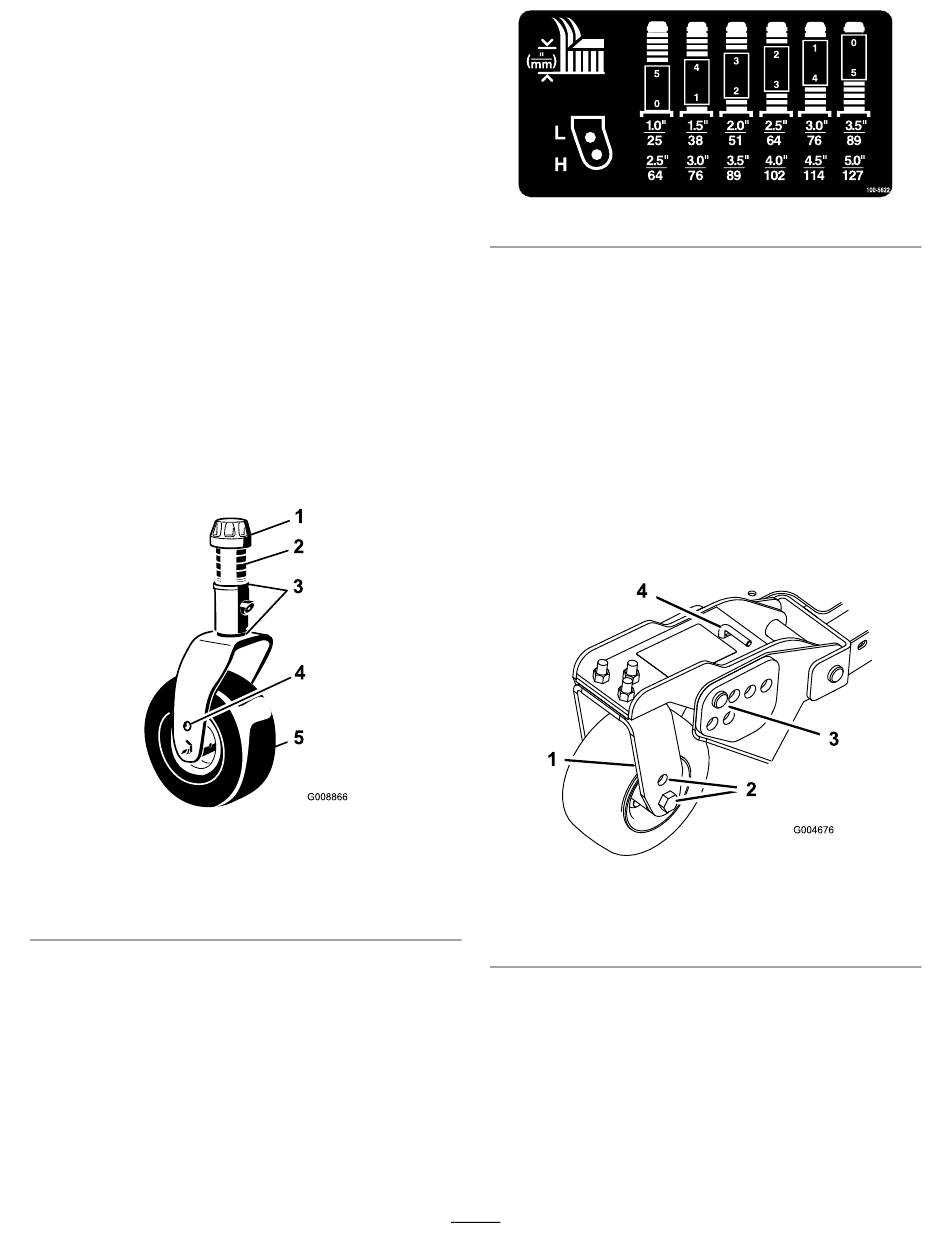

Figure 21
1. Chapeau de tension
2. Entretoises
3. Cales
Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.
4. Trou de montage
supérieure de l'axe
5. Roue pivotante
3. Poussez l'axe de pivot dans le bras pivotant. Installez
les cales (comme à l'origine) et les entretoises restantes
sur l'axe de pivot. Fixez l'ensemble avec le chapeau
de tension.
4. Enlevez la goupille fendue et les axes de chape des bras
pivotant (Figure 23).
5. Tournez la tige de tension pour élever ou abaisser le
bras de pivot jusqu'à ce que les trous soient en face de
ceux du support de hauteur de coupe sélectionnés dans
le bâti du plateau de coupe (Figure 23 et Figure 24).
6. Insérez les axes de chape et posez les goupilles fendues.
7. Tournez la tige de tension dans le sens anti-horaire (à la
main) pour tendre le réglage.
1. Bras pivotant
2. Trous de montage d'axe
30
Figure 22
Figure 23
3. Goupille fendue et axe de
chape
4. Tige de tension
