TI01683F/14/FR/01.22-00
71580205
2022-06-01
Products
Information technique

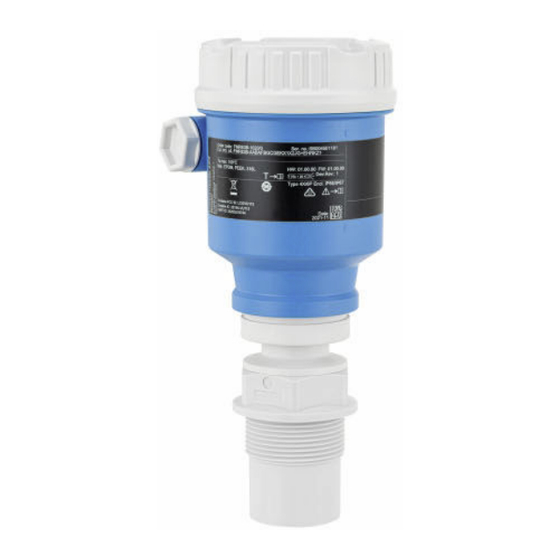

Micropilot FMR60B
HART
Radar à émission libre
Mesure de niveau sur liquides
Domaine d'application
• Mesure de niveau continue et sans contact sur les liquides, pâtes et boues
• Raccords process : filetage ou étrier de montage
• Gamme de mesure maximale : 50 m (164 ft)
• Température : –40 ... +200 °C (–40 ... +392 °F)
• Pression : –1 ... +20 bar (–14,5 ... +290 psi)
• Précision : ±1 mm (±0,04 in)
Principaux avantages
• Antenne en PVDF, drip-off PTFE ou PEEK pour les petits raccords process
• Mesure fiable grâce à une très bonne focalisation du signal, même avec de petits
raccords process
• Mise en service simple, guidée par menus, avec une interface utilisateur intuitive
• Technologie sans fil Bluetooth® pour la mise en service, la configuration et la
maintenance
• SIL2 selon IEC 61508, SIL3 pour une redondance homogène
• Test de fonctionnement périodique guidé simple pour SIL et WHG
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser HART Micropilot FMR60B

Sommaire des Matières pour Endress+Hauser HART Micropilot FMR60B

  • Page 1 Products Solutions Services TI01683F/14/FR/01.22-00 71580205 2022-06-01 Information technique Micropilot FMR60B HART Radar à émission libre Mesure de niveau sur liquides Domaine d'application • Mesure de niveau continue et sans contact sur les liquides, pâtes et boues • Raccords process : filetage ou étrier de montage •...

  • Page 2: Table Des Matières

    Résistance aux vibrations ..... . . FieldCare SFE500 ......Endress+Hauser...
  • Page 3 Fonction du document ......61 Marques déposées ......62 Endress+Hauser...

  • Page 4: Informations Importantes Concernant Le

    Procédures, processus ou actions interdits  Conseil Indique des informations complémentaires Renvoi à la documentation Renvoi au schéma 1, 2, 3, ... Repères A, B, C ... Vues  Zone explosible Indique une zone explosible  Zone sûre (zone non explosible) Indique une zone non explosible Endress+Hauser...

  • Page 5: Conventions Graphiques

    ∆f = k ∆t où ∆t est le temps de parcours et k la pente connue de la modulation de fréquence. ∆t est donné par la distance D entre le point de référence R et la surface du produit : Endress+Hauser...

  • Page 6: Entrée

    Pour éviter tout dommage matériel dû à des produits corrosifs ou agressifs ou à la formation de dépôts sur l' a ntenne, il convient de choisir la fin de la gamme de mesure 10 mm (0,4 in) avant l' e xtrémité de l' a ntenne A. Endress+Hauser...
  • Page 7 Pour mesurer les gaz absorbants, on utilise soit un radar filoguidé, soit des appareils de mesure ayant une autre fréquence de mesure ou un autre principe de mesure. Si des mesures doivent être effectuées avec l' u n de ces produits, contacter Endress+Hauser. Pour les coefficients diélectriques (valeurs CD) de nombreux milieux couramment utilisés dans l' i ndustrie, se référer à...
  • Page 8 1,2 … 1,4) 3 m (10 ft) A (ε 1,4 … 1,9) 6 m (20 ft) B (ε 1,9 … 4) 11 m (36 ft) C (ε 4 … 10) 15 m (49 ft) D (ε >10) 22 m (72 ft) Endress+Hauser...
  • Page 9 1,2 … 1,4) 1,5 m (5 ft) A (ε 1,4 … 1,9) 3 m (10 ft) B (ε 1,9 … 4) 6 m (20 ft) C (ε 4 … 10) 13 m (43 ft) D (ε >10) 20 m (66 ft) Endress+Hauser...

  • Page 10: Cuve Avec Agitateur - Conditions De Mesure Surface De Produit Turbulente (P. Ex. Par Un Remplissage Par Le Haut, Des Agitateurs Et Des Déflecteurs)

    1,2 … 1,4) 1 m (3,3 ft) A (ε 1,4 … 1,9) 1,5 m (5 ft) B (ε 1,9 … 4) 3 m (10 ft) C (ε 4 … 10) 7 m (23 ft) D (ε >10) 11 m (36 ft) Endress+Hauser...

  • Page 11: Fréquence De Travail

    Codage du signal : FSK ±0,5 mA via le signal de courant Vitesse de transmission des données : 1 200 Bit/s Isolation galvanique : Sortie courant 4 … 20 mA avec protocole de communication numérique HART superposé, 2 fils Endress+Hauser...

  • Page 12: Signal De Défaut

    Alimentation électrique 10,5 … 35 VDC, pour d' a utres modes de protection et versions d' a ppareil non certifiées résistance de charge maximale Lmax Tension d' a limentation Configuration via terminal portable ou PC avec logiciel de configuration : tenir compte d' u ne résistance de communication minimum de 250 Ω. Endress+Hauser...

  • Page 13: Données Spécifiques Au Protocole

    • Boucle courant • Courant borne • Libre Fonctions supportées • Mode burst • État additionnel du transmetteur • Verrouillage de l' a ppareil Tension de démarrage minimale : Données WirelessHART 10,5 V Courant de démarrage : < 3,6 mA Endress+Hauser...

  • Page 14: Alimentation Électrique

    Bornes de raccordement et borne de terre dans le compartiment de raccordement Borne plus Borne moins Borne de terre interne Boîtier à compartiment double A0042803  4 Bornes de raccordement et borne de terre dans le compartiment de raccordement Borne plus Borne moins Borne de terre interne Endress+Hauser...

  • Page 15: Bornes

    Utiliser les joints fournis pour empêcher la pénétration d' h umidité dans l' a ppareil. Appareils de mesure avec connecteur M12 A0011175 Signal + Non utilisée Signal - Masse Différents connecteurs femelles M12 sont disponibles en tant qu' a ccessoires pour les appareils avec connecteurs mâle M12. Endress+Hauser...

  • Page 16: Tension D'alimentation

    é quipotentialité peut être raccordé à la borne de terre extérieure du transmetteur avant que l' a ppareil ne soit raccordé. A0046583 Boîtier à compartiment unique, plastique Boîtier à compartiment unique, aluminium Boîtier à compartiment double Boîtier à compartiment double, en L Borne de terre pour le raccordement du câble d' é quipotentialité Endress+Hauser...

  • Page 17: Entrées De Câble

    IEC / DIN EN 61326-1 par rapport aux surtensions transitoires (Surge) (IEC / DIN EN 61000-4-5 Surge) : Le niveau de test sur les ports d' a limentation DC et les ports d' e ntrée/sortie est de 1 000 V entre phase et terre Endress+Hauser...

  • Page 18: Performances

    Point de référence de la mesure de distance Distance à partir du point de référence de l' a ntenne Résolution de la valeur Zone morte selon DIN EN IEC 61298-2 / DIN EN IEC 60770-1 : mesurée • Numérique : 1 mm • Analogique : 1 µA Endress+Hauser...

  • Page 19: Temps De Réponse

    +180 °C (+356 °F) +2,10 % +263 °C (+505 °F) +4,15 % +310 °C (+590 °F) +364 °C (+687 °F) Avec une pression constante connue, il est possible de compenser cette erreur de mesure avec une linéarisation, par exemple. Endress+Hauser...

  • Page 20: Montage

    Éviter que des éléments internes (fins de course, sondes de température, renforts, anneaux à vide, serpentins de chauffage, déflecteurs, etc.) ne se trouvent dans le faisceau d' o ndes. Tenir compte de l' a ngle d' é mission α. Endress+Hauser...

  • Page 21: Instructions De Montage

    Longueur maximale de piquage H en fonction du diamètre de piquage D D 50 … 80 mm (2 … 3,2 in) 600 mm (24 in) 80 … 100 mm (3,2 … 4 in) 1 000 mm (24 in) øD Endress+Hauser...
  • Page 22 D D 40 … 50 mm (1,6 … 2 in) 200 mm (8 in) 50 … 80 mm (2 … 3,2 in) 300 mm (12 in) 80 … 100 mm (3,2 … 4 in) 450 mm (18 in) øD Endress+Hauser...

  • Page 23: Angle D'émission

    Relation entre l' a ngle d' é mission α, la distance D et la largeur de faisceau W Le diamètre de la largeur de faisceau W dépend de l' a ngle d' é mission α et de la distance D. Endress+Hauser...
  • Page 24 5 m (16 ft) 0,70 m (2,29 ft) 10 m (33 ft) 1,40 m (4,58 ft) 15 m (49 ft) 2,09 m (6,87 ft) 20 m (66 ft) 2,79 m (9,16 ft) 22 m (72,18 ft) 3,08 m (10,10 ft) α Endress+Hauser...

  • Page 25: Instructions De Montage Spéciales

    Épaisseur optimale du matériau PE ; ε  2,3 1,25 mm (0,049 in) PTFE ; ε  2,1 1,30 mm (0,051 in) PP ; ε  2,3 1,25 mm (0,049 in) PMMA ; ε  3,1 1,10 mm (0,043 in) Réservoirs avec isolation thermique A0046566 Endress+Hauser...

  • Page 26: Environnement

    –20 … +150 °C (–4 … +302 °F) est limitée à 0 … +150 °C (+32 … +302 °F). Gamme de température de process : 0 … +150 °C (+32 … +302 °F), avec agrément CSA C/US Endress+Hauser...
  • Page 27 : +200 °C (+392 °F) |  T : +27 °C (+81 °F) = T : +200 °C (+392 °F) |  T : 0 °C (+32 °F) = T : 0 °C (+32 °F) |  T : 0 °C (+32 °F) Gamme de température de process : –40 … +80 °C (–40 … +176 °F) Endress+Hauser...
  • Page 28 Dans le cas d' a ppareils avec boîtiers en plastique et agrément CSA C/US, la gamme de température de process sélectionnée de –40 … +130 °C (–40 … +266 °F) est limitée à 0 … +130 °C (+32 … +266 °F). Endress+Hauser...
  • Page 29 : +150 °C (+302 °F) |  T : +25 °C (+77 °F) = T : +150 °C (+302 °F) |  T : 0 °C (+32 °F) = T : 0 °C (+32 °F) |  T : 0 °C (+32 °F) Gamme de température de process : –40 … +200 °C (–40 … +392 °F) Endress+Hauser...
  • Page 30 : +53 °C (+127 °F) = T : +150 °C (+302 °F) |  T : –20 °C (–4 °F) = T : –20 °C (–4 °F) |  T : –20 °C (–4 °F) Option de commande ; gamme de température de process : –20 … +200 °C (–4 … +392 °F) Endress+Hauser...
  • Page 31 : +55 °C (+131 °F) = T : +130 °C (+266 °F) |  T : –40 °C (–40 °F) = T : –40 °C (–40 °F) |  T : –40 °C (–40 °F) Option de commande ; gamme de température de process : –40 … +150 °C (–40 … +302 °F) Endress+Hauser...
  • Page 32 : +43 °C (+109 °F) = T : +150 °C (+302 °F) |  T : –20 °C (–4 °F) = T : –20 °C (–4 °F) |  T : –20 °C (–4 °F) Option de commande ; gamme de température de process : –20 … +200 °C (–4 … +392 °F) Endress+Hauser...
  • Page 33 : +43 °C (+109 °F) = T : +150 °C (+302 °F) |  T : –40 °C (–40 °F) = T : –40 °C (–40 °F) |  T : –40 °C (–40 °F) Option de commande ; gamme de température de process : –40 … +200 °C (–40 … +392 °F) Endress+Hauser...

  • Page 34: Température De Stockage

    ‣ Les indices de protection IP sont uniquement maintenus si le bouchon aveugle est utilisé ou si le câble est raccordé. Résistance aux vibrations DIN EN 60068-2-64 / IEC 60068-2-64 pour 5 … 2 000 Hz : 1,5 (m/s Endress+Hauser...

  • Page 35: Compatibilité Électromagnétique (Cem)

    Ex "poussières" 1D, 2D ou 3D Encapsulé PVDF –20 … +80 °C (–4 … +176 °F) –1 … 3 bar (–14,5 … 43,5 psi) A0047947 La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN. Endress+Hauser...
  • Page 36 –1 … 20 bar (–14,5 … 290 psi) FFKM Kalrez –20 … +200 °C (–4 … +392 °F) –1 … 20 bar (–14,5 … 290 psi) A0047832 La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN. Endress+Hauser...

  • Page 37: Coefficient Diélectrique

    La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN. Coefficient diélectrique Pour les liquides ε ≥  1,2 Contacter Endress+Hauser pour des applications avec des coefficients diélectriques plus faibles que ceux indiqués. Construction mécanique Dimensions Les dimensions des différents composants doivent être additionnées pour obtenir les dimensions totales.

  • Page 38: Boîtier À Simple Compartiment En Alu

    125 (4.92) A0038380  32 Dimensions du boîtier à simple compartiment en alu Hauteur avec capot et fenêtre transparente en verre (appareils pour Ex d, Ex poussière) Hauteur avec capot et fenêtre transparente en plastique Couvercle sans fenêtre transparente Endress+Hauser...

  • Page 39: Boîtier À Double Compartiment

    78 (3.07) 143 (5.63) A0038377  33 Dimensions du boîtier à double compartiment Hauteur avec capot et fenêtre transparente en verre (appareils pour Ex d, Ex poussière) Hauteur avec capot et fenêtre transparente en plastique Couvercle sans fenêtre transparente Endress+Hauser...
  • Page 40 Dimensions de l' a ntenne encapsulée, PVDF, 40 mm (1,5 in). Unité de mesure mm (in) Point de référence de la mesure Bord inférieur du boîtier Raccord process : • Filetage ISO228 G1-1/2, PVDF • Filetage ANSI MNPT1-1/2, PVDF Endress+Hauser...
  • Page 41 A0048847  37 Dimensions de la bride UNI 3"/DN80/80A. Unité de mesure mm (in) Convient pour ASME B16.5, 3" 150lbs / EN1092-1 ; DN80 PN16 / JIS B2220 ; 10K 80A Matériau : PP, poids 0,50 kg (1,10 lb) Endress+Hauser...
  • Page 42 A0048849  39 Dimensions de la bride UNI 6"/DN150/150A. Unité de mesure mm (in) Convient pour ASME B16.5, 6" 150lbs / EN1092-1 ; DN150 PN16 / JIS B2220 ; 10K 150A Matériau : PP, poids 1,00 kg (2,20 lb) Endress+Hauser...
  • Page 43 77 mm (3,03 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in) 89 mm (3,50 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in) 187 mm (7,36 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in) Endress+Hauser...
  • Page 44 Dimensions de la bride UNI 4"/DN100/100A. Unité de mesure mm (in) Convient pour ASME B16.5, 4" 150lbs / EN1092-1 ; DN100 PN16 / JIS B2220 ; 10K 100A Matériau : • PP, poids 0,70 kg (1,54 lb) • 316L, poids 5,80 kg (12,79 lb) Endress+Hauser...
  • Page 45 Point de référence de la mesure Bord inférieur du boîtier 112 mm (4,41 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in) 124 mm (4,88 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in) Endress+Hauser...
  • Page 46 Antenne drip-off 50 mm (2 in) 1,70 kg (3,75 lb) Antenne intégrée, PEEK, 20 mm (0,75 in) 1,10 kg (2,43 lb) + poids de la bride Antenne intégrée, PEEK, 40 mm (1,5 in) 1,90 kg (4,19 lb) + poids de la bride Endress+Hauser...

  • Page 47: Matériaux

    A0046602  47 Matériau ; antenne encapsulée, PVDF, 40 mm (1,5 in) Antenne, PVDF Raccord process fileté, PVDF Adaptateur de boîtier, PBT-GF30 (Ex "poussières" : 304/ 1.4301) Joint élastomère et fibres synthétiques/organiques (sans amiante), matériau FA Bride UNI, PP Endress+Hauser...
  • Page 48 Antenne intégrée, PEEK, 20 mm (0,75 in) A0046605  49 Matériau ; antenne intégrée, PEEK, 20 mm (0,75 in) Antenne : PEEK, le matériau du joint peut être sélectionné (option de commande) Raccord process : 316L / 1.4404 Adaptateur de boîtier : 316L / 1.4404 Endress+Hauser...

  • Page 49: Opérabilité

    Bluetooth® Langues Langues d'interface • Option English (option English est configuré en usine si aucune autre langue n' e st commandée) • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski Endress+Hauser...

  • Page 50: Configuration Sur Site

    • Rétroéclairage, qui passe du vert au rouge en cas d' e rreur • L' a ffichage de l' a ppareil peut être retiré pour faciliter le fonctionnement A0039284  52 Affichage graphique avec touches de configuration optiques (1) Endress+Hauser...

  • Page 51: Configuration À Distance

    Condition • Appareil de mesure avec afficheur, Bluetooth inclus • Smartphone ou tablette avec l' a pp Endress+Hauser SmartBlue ou PC avec DeviceCare à partir de la version 1.07.05 ou FieldXpert SMT70 La connexion a une portée allant jusqu' à 25 m (82 ft). La portée peut varier en fonction des conditions environnementales telles que fixations, parois ou plafonds.

  • Page 52: Equipements Sous Pression Avec Pression Admissible ≤ 200 Bar (2 900 Psi)

    Medicina 44° 31'   14" Nord 11° 38'   49" Est Noto 36° 52'   34" Nord 14° 59'   21" Est Sardinia 39° 29'   50" Nord 09° 14'   40" Est Pologne Fort Skala Krakow 50° 03'   18" Nord 19° 49'   36" Est Russie Dmitrov 56° 26'   00" Nord 37° 27'   00" Est Endress+Hauser...

  • Page 53: Norme Radioélectrique En 302372

    • NAMUR NE 107 Catégorisation de l' é tat conformément à la norme NE 107 • NAMUR NE 131 Exigences imposées aux appareils de terrain pour les applications standard • IEC 61508 Sécurité fonctionnelle des systèmes électriques/électroniques/électroniques programmables relatifs à la sécurité Endress+Hauser...

  • Page 54: Informations À Fournir À La Commande

    • Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Étalonnage Certificat d'étalonnage en usine Les points du protocole de linéarité...

  • Page 55: Test, Certificat, Déclaration

    Pour les informations détaillées sur la référence de commande, consulter le site web Endress+Hauser www.endress.com ou le centre de ventes Endress+Hauser local. Heartbeat Verification Heartbeat Verification utilise la fonction d' a utosurveillance des appareils pour vérifier leur fonctionnement.

  • Page 56: Heartbeat Monitoring

    L' i nitialisation de la surveillance du colmatage doit être effectuée sans dépôts ou avec peu de dépôts. Domaines d' a pplication • Mesure dans les liquides et les matières solides • Détection fiable des dépôts sur l' a ntenne Description détaillée Documentation Spéciale SD02953F Endress+Hauser...

  • Page 57: Accessoires

    La livraison inclut le support pour le montage direct sur le boîtier. 115 (4.53) 140 (5.51) 32 (1.26) 165 (6.5) 140 (5.51) A0038280  54 Dimensions. Unité de mesure mm (in) Matériau Plastique Référence pour les accessoires : 71438291 Endress+Hauser...

  • Page 58: Étrier De Montage, Ajustable

    • 4 × rondelles de frein, A4 Convient pour les appareils avec : • Boîtier à simple compartiment • Boîtier à double compartiment, en L et : • Antenne encapsulée, PVDF, 40 mm (1,5 in) • Antenne drip-off 50 mm (2 in), raccord process fileté Endress+Hauser...

  • Page 59: Connecteur Femelle M12

    Côté appareil, boîtier à simple compartiment en plastique, préparé pour l' a fficheur séparé Côté appareil, boîtier à simple compartiment en alu, préparé pour l' a fficheur séparé Côté appareil, boîtier à double compartiment, en L, préparé pour l' a fficheur séparé Endress+Hauser...

  • Page 60: Traversée Étanche Aux Gaz

    Field Xpert SMT70 zone non Ex Pour plus de détails, voir "Information technique" TI01342S DeviceCare SFE100 Outil de configuration pour appareils de terrain HART, PROFIBUS et FOUNDATION Fieldbus Information technique TI01134S FieldCare SFE500 Outil d' A sset Management basé sur FDT Endress+Hauser...

  • Page 61: Memograph M

    • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique...

  • Page 62: Marques Déposées

    La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
  • Page 64 *71580205* 71580205 www.addresses.endress.com...
