7.1.6.
Raccordement de 2 conduites de combustible avec un
flexible

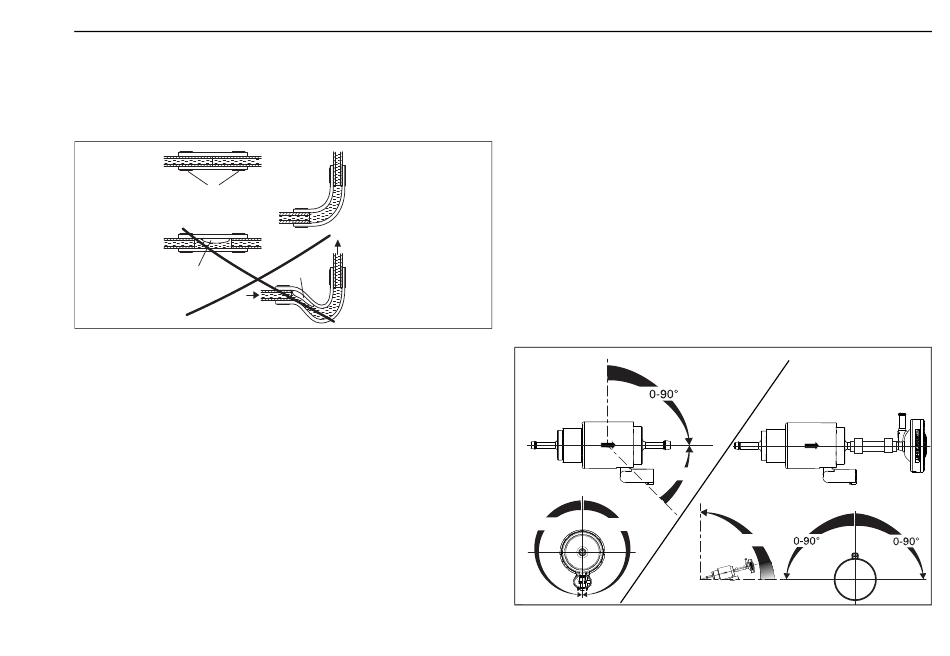

Le raccordement correct des conduites de combustible avec un flexible est
représenté sur la Fig. 13.
Veiller à l'étanchéité !
correct
collier
incorrect
bulle
Fig. 13: Raccordement tube-tuyau
bulle
Alimentation en combustible
– Fixer la conduite à intervalles réguliers afin d'éviter tout affaissement.
Éviter de plier.
– Le fixer loin de sources de chaleur. Utiliser, le cas échéant, un protecteur
thermique !
7.2.
Pompe à combustible
La pompe à combustible est un système combiné de refoulement, de dosage
et d'arrêt qui est soumis à des critères de montage bien précis (voir Fig. 14).
7.2.1.
Emplacement
La pompe à combustible doit être montée à un endroit frais le plus près
possible du réservoir (voir Chapitre 7.1.4, "Longueur des conduites et
hauteur de refoulement"). La température ambiante admissible ne doit à
aucun moment dépasser + 20 °C pour les appareils de chauffage à essence.
La pompe à combustible et les conduites de combustible ne doivent pas être
installées dans la zone de rayonnement d'éléments chauds du véhicule. Le
cas échéant, prévoir une protection anti-rayonnement.
0-45°
0-180°
0-180°
Fig. 14: Position de montage de la pompe à combustible DP 42
Diesel
15-90°
17
