Air Top 2000 STC
11 Connexions électriques
Tous les câbles non utilisés doivent être isolés.
11.1. Branchement en cas de montage sur un véhicule de transport 
de matières dangereuses (ADR)
Pour le montage des appareils de chauffage Air Top 2000 STC D sur des
véhicules de transport de matières dangereuses, il faut respecter par ailleurs
les spécifications de l'ADR/RID parties 9, 9.2.4.7 - Chauffage à combustion.
Le branchement électrique s'effectue conformément aux schémas
électriques des Fig. 31 ou Fig. 32. 
Sur les véhicules sans commande auxiliaire, le branchement électrique
s'effectue selon le schéma électrique d'ensemble de la Fig. 32.
REMARQUE :
Le commutateur S3 doit être installé de telle manière, qu'en cas de mise en
service d'une unité de transfert du chargement, un potentiel positif soit
disponible à l'entrée correspondante du module de commande.
ATTENTION :
Selon les dispositions de la « Gefahrgut-Verordnung Straße/Eisenbahn »
(réglementation du transport des matières dangereuses par route/chemin de
fer), les appareils de chauffages doivent être mis en service uniquement à
partir d'un commutateur à commande manuelle situé dans la cabine du
conducteur.
L'utilisation de l'appareil de chauffage sur des véhicules ADR est autorisée
uniquement avec un commutateur à commande manuelle.

11.2. Connexion appareil de chauffage

Pour le raccordement du faisceau de câbles, il faut retirer le couvercle du
module de commande sur l'appareil de chauffage et raccorder la fiche du
faisceau de câbles au module de commande.
REMARQUE :
Soulever le couvercle du module de commande des deux côtés avec une
lame non coupante (Fig. 22, flèches).

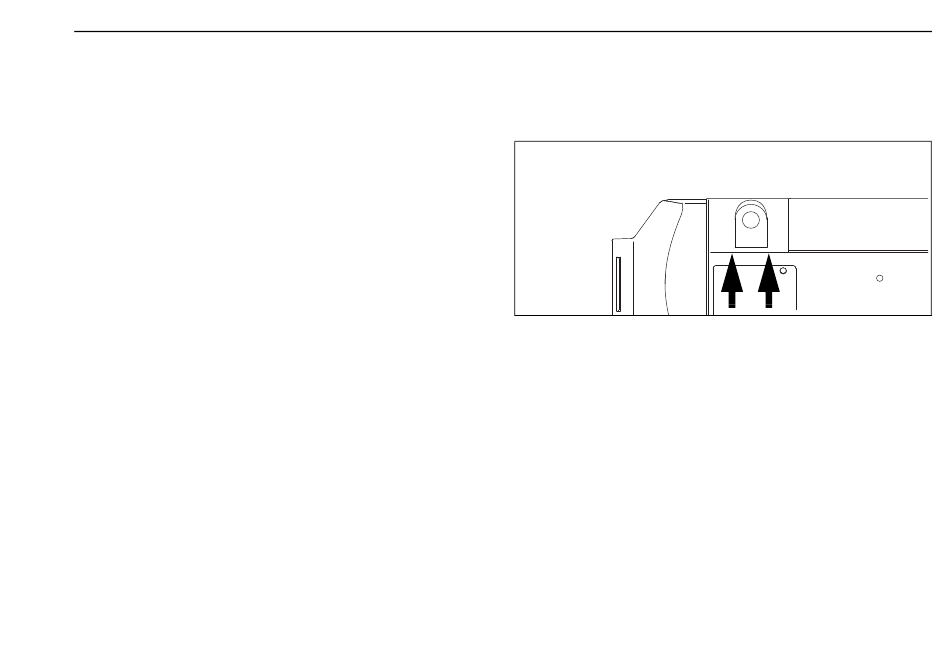

Fig. 22: Dépose du couvercle du module de commande
Avant la première mise en service de l'appareil de chauffage, mettre en place
le couvercle du module de commande pour éviter une sortie non conforme
de l'air chaud (surchauffe de l'appareil de chauffage).
Le passage du câble peut se faire à droite ou à gauche.
Pour s'assurer que le passe-câble dans le couvercle du module de commande
est bien hermétique, décaler la gaine de câble sur le faisceau de câbles de
manière appropriée.

11.3. Raccordement de la tension d'alimentation

De préférence à partir du circuit électrique central du véhicule.
