7 Groupe de fonctions "Etalonnage étendu" (05)
!
!
46
Remarque !
La fiabilité de la mesure ne peut pas être garantie dans la distance de blocage.
Pour les applications dans un tube de mesure
La distance de blocage supérieure (UB) est préréglée sur 100 mm si le paramètre (bypass/tube) a
été sélectionné dans la fonction "Caract. réservoir" (002).

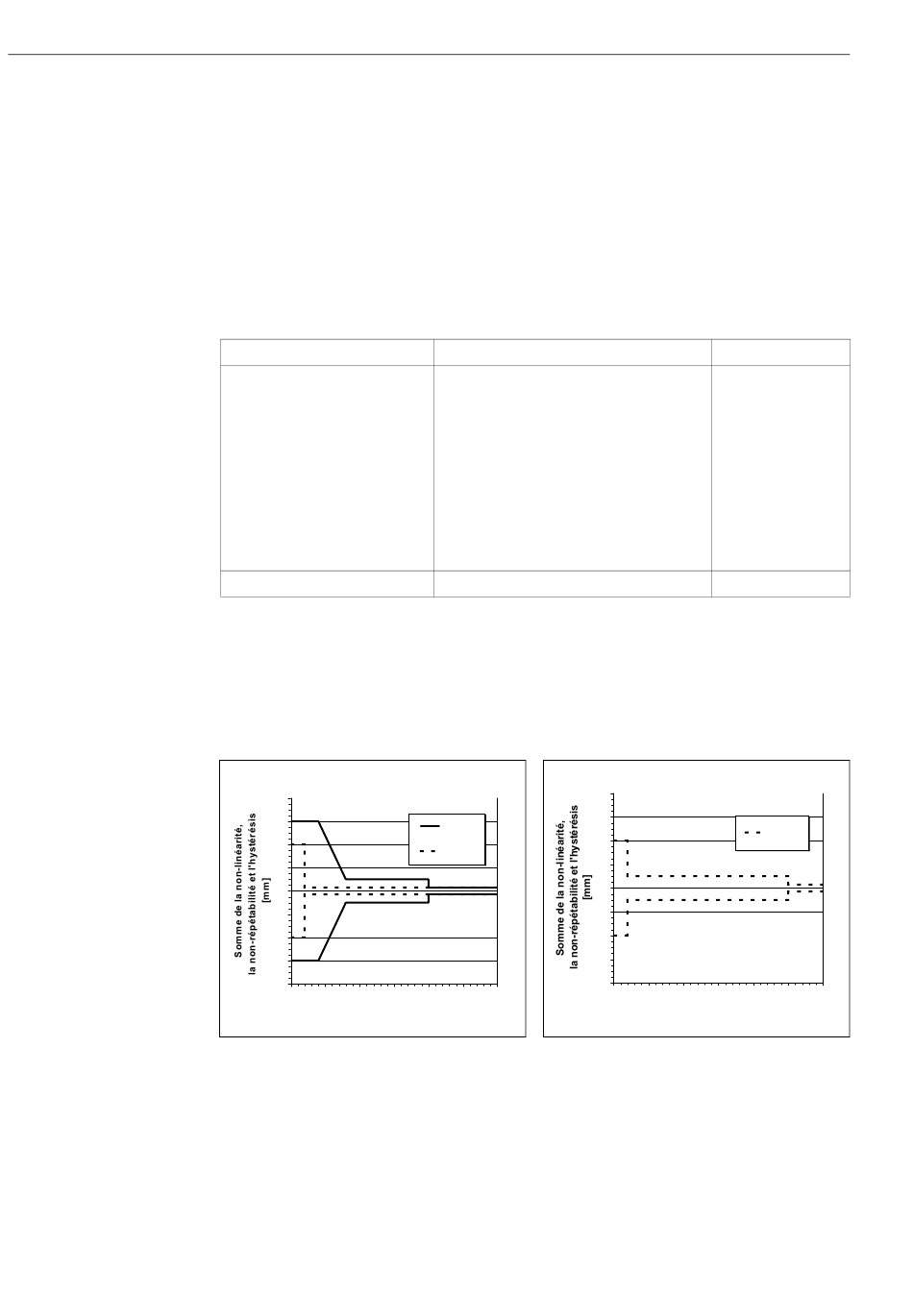

Ecart de mesure
Données typiques sous conditions de référence :
DIN EN 61298-2, pourcentage de l'étendue de mesure.
Sortie :
Somme de la non-linéarité, la
non-répétabilité et l'hystérésis
Offset / point zéro
Si les conditions de référence ne sont pas remplies, l'offset/point zéro, provenant des conditions de
montage, peut aller jusqu'à ±12 mm pour les sondes à tige ou à câble. Cet offset/point zéro
supplémentaire peut être compensé en entrant une correction (fonction "Correction niveau"
(057)) lors de la mise en service.
A proximité de l'extrémité inférieure de la sonde, on trouve l'écart de mesure suivant :
Sonde à tige et sonde coaxiale
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Distance de l'extrémité de la sonde [mm]
Remarque !
Si la sonde est montée sur un piquage haut, il faut à nouveau entrer la distance de blocage dans le
groupe de fonctions "Etalonnage étendu" (05), fonction "Distance blocage" (059) : distance de
blocage supérieure (UB) = piquage (H) + 50 mm.
numérique
Gamme de mesure FMP40, FMP45 :
– jusqu'à 10 m : ±3 mm
– > 10 m : ± 0,03 %
Gamme de mesure FMP41C :
– jusqu'à 10 m : ±5 mm
– > 10 m : ± 0,05 %
Gamme de mesure FMP43 :
– jusqu'à 4 m : ±3 mm
pour des sondes à câble revêtues PA
Gamme de mesure :
– jusqu'à 5 m : ±5 mm
– > 5 m : ± 0,1 %
±4 mm
CD = 2
CD > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-001
analogique
± 0,06 %
± 0,03 %
Sonde à câble
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150 200
Distance de l'extrémité de la sonde [mm]
L00-FMP4xxxx-05-00-00-de-002
