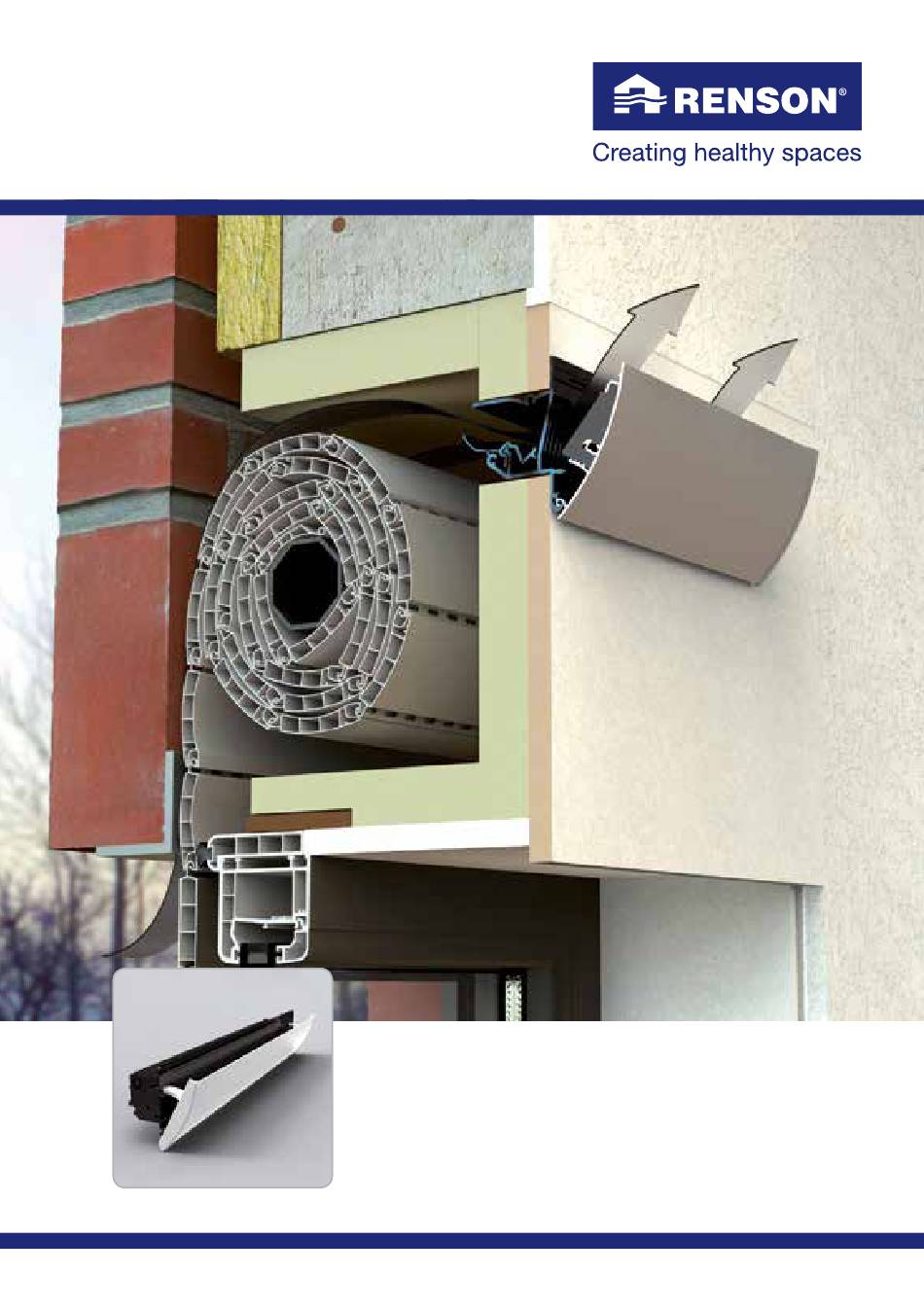

  • Page 1 Transivent ® Assemblage en montage Assemblage et montage...

  • Page 2: Table Des Matières

    3.1 Stangbediening ..............7 3.2 Koordbediening ..............7 3.3 Motorbediening ..............9 4 • Elektrische aansluiting ............... 10 4.1 Motor Transivent : Technische gegevens ......... 10 ® 4.2 Elektrisch bediende ventilatieklep ........... 11 4.3 Elektrisch bediende ventilatieklep met SPDT-schakelaar ..... 12 4.4 Elektrisch bediene ventilatieklep met modulaire aansluiting ..

  • Page 3: Assemblage-Instructies

    Transivent ® 1 • Assemblage-instructies ➊ • Zaag de profielen op de gewenste lengte = Totale lengte van het rooster (bij maatwerk is dit de bestellengte) Lengte van de sleuf = L1 - 16 mm Lengte PVC profielen = L1 - 68 mm (of - 243 mm bij motorbediening)
  • Page 4 Transivent ® Schroef de kopstukken in ➍ het PVC basisprofiel ➎ ➏ ➐ Plaats de clips op het Schuif de klepkopschotten Plaats de afsluitstrip terug in de PVC-profiel (1 per 50 cm) op de klep klep ➑ Plaats de klep op het PVC-profiel en...

  • Page 5: Montagevolgorde Manuele Bediening

    ➊ Sleuf maken in het voorvlak van de rolluikkast (zo hoog mogelijk, minstens 30 mm van het plafond) van 50 mm hoog en lengte L1-16 mm (lengte L1 = totaalmaat Transivent ® OpgElET: de ondergrond waarin de sleuf wordt gemaakt, moet stevig genoeg zijn.
  • Page 6 Transivent ® ➌ ➍ ➎ De schutfolie van de Het basisprofiel met Opletten dat de zelfregelende dubbelzijdige tapes eindstukken in de sleuf klep achteraan het toestel verwijderen (2x). kleven. open staat en deze tijdens de montage niet ingedrukt raakt. De kopschotten ➏...

  • Page 7: Andere Bedieningsmogelijkheden

    Transivent ® 3 • Andere bedieningsmogelijkheden 3.1 • Stangbediening Idem manuele bediening, daarna ➊ hendelclips op de klep klikken en stang aanhaken, klaar ! 3.2 • Koordbediening ➊ ➋ Idem manuele bediening, daarna koord 1 door de lus van Het klepkopschot op de klep het vaste kopschot halen en in het onderste gat schuiven.
  • Page 8 Transivent ® De klep in het basisprofiel ➌ zetten. ➍ Koord 2 door de hendelclips steken, in een lus plooien en in de sleuven trekken. Hendelclips op de klep ➎ klikken, klaar !

  • Page 9: Motorbediening

    Transivent ® 3.3 • Motorbediening OpgElET: ➊ gebruik schroeven geschikt voor de ondergrond (MDF, plaasterpanelen, ... ). Idem manuele bediening (t.e.m. punt 7). Daarna de motormodule in de sleuf plaatsen. De kopschotten vastschroeven d.m.v. schroeven. ➋ Hecht de kabel vast aan de ondergrond zodat deze noch het rolluik noch de zelfregelende klep hindert.

  • Page 10: Elektrische Aansluiting

    Transivent ® 4 • Elektrische aansluiting 4.1 • Motor Transivent : Technische gegevens ® Aansturing Open / dicht of DC 0 … 10V ingangsweerstand 500 kOhm Voedingsspanning 24 VDC Functiebereik DC 23...28 V Verbruik: werking 21,6 W (900 mA) Verbruik: ruststand...

  • Page 11: Elektrisch Bediende Ventilatieklep

    Transivent ® 4.2 • Elektrisch bediende ventilatieklep met SVS-schakelaar SVS-schakelaar 2: om te sluiten 1: om te openen L: +10V • Motoren kunnen parallel + 24V DC geschakeld worden 150mA De installatie en elektrische aansluiting van de verschillende componenten mag enkel gebeuren door bevoegd personeel overeenkomstig de geldende...

  • Page 12: Elektrisch Bediende Ventilatieklep Met Spdt-Schakelaar

    Transivent ® 4.3 • Elektrisch bediende ventilatieklep met SPDT-schakelaar SPDT-schakelaar 2: om te sluiten 1: om te openen L: +10V • Motoren kunnen parallel + 24V DC geschakeld worden 150mA De installatie en elektrische aansluiting van de verschillende componenten mag enkel gebeuren door bevoegd personeel overeenkomstig de geldende...

  • Page 13: Elektrisch Bediene Ventilatieklep Met Modulaire Aansluiting

    Transivent ® 4.4 • Elektrische bediende ventilatieklep met modulaire aansluiting Ingang voor domotica 0 V (=sluiten) ... 10 V (=openen) 0 ... 10 Vdc • Motoren kunnen parallel + 24V DC geschakeld worden 150mA De installatie en elektrische aansluiting van de verschillende componenten mag enkel gebeuren door bevoegd personeel overeenkomstig de geldende veiligheidsmaatregelen.

  • Page 14: Elektrisch Bediende Ventilatieklep Met Afstandsbediening

    Transivent ® 4.5 • Elektrisch bediende ventilatieklep met afstandsbediening • Motoren kunnen parallel geschakeld worden VC520 > C < om te openen om te sluiten +10V SVH1 SVH5 + 24V DC 230V AC 150mA De installatie en elektrische aansluiting van de verschillende componenten mag enkel gebeuren door bevoegd personeel overeenkomstig de geldende veiligheidsmaatregelen.
  • Page 15 Transivent ® 5 • Schoonmaakhandleiding De klep uit het basisprofiel nemen ➊ door de kantelhaken gelijktijdig in te drukken en de klep verder te kantelen (tot de kantelhaken net uit het binnenprofiel komen) en uit te heffen. ➋ ➌ Basisprofiel met de stofzuiger Binnenzijde van de klep met de stofzuiger reinigen, reinigen.
  • Page 16 3.1 Commande par tringle ............21 3.2 Commande par cordelette ............21 3.3 Commande motorisée ............23 4 • Raccordement électrique ............24 4.1 Moteur Transivent : Caractéristiques techniques ......24 ® 4.2 Clapet motorisé ..............25 4.3 Clapet motorisé avec interrupteur SPDT ........26 4.4 Clapet motorisé...

  • Page 17: Instructions D'assemblage

    ® 1 • Instructions d’assemblage ➊ • Sciez les profils sur la longueur demandée = Longueur totale de la grille (longueur de commande pour Transivent sur mesure) ® Longueur de la fente = L1 - 16 mm Longueur profils PVC = L1 - 68 mm (ou - 243 mm pour commande à...
  • Page 18 Transivent ® Vissez les embouts sur le profil ➍ synthétique ➎ ➏ ➐ Placez les clips sur le profil Glissez les embouts de clapet Replacez la bande d’étanchéité synthétique (1 par 50 cm) sur le clapet dans le clapet ➑...

  • Page 19: Suivi Du Montage Pour Commande Manuelle

    Pratiquez une mortaise dans la face avant du caisson du volet roulant (aussi haut que possible, minimum 30 mm du plafond) d’une hauteur de 50 mm et d’une longueur L1-16 mm (longueur L1 = longueur totale du Transivent ® ATTENTION: le support dans lequel on découpe la mortaise.
  • Page 20 Transivent ® ➌ ➍ ➎ Ôtez le film protecteur des Collez le profil de base avec Attention: le clapet auto-réglable rubans adhésifs doubles les embouts dans la fente. (à l’arrière de l’appareil) doit être face (2x). ouvert et ne peut pas être enfoncé...

  • Page 21: Autres Possibilités De Commande

    Transivent ® 3 • Autres possibilités de commande 3.1 • Commande par tringle Idem que la commande manuelle, ➊ ensuite clippez le clips à levier et accrochez la tringle. 3.2 • Commande par cordelette ➊ ➋ Idem que la commande manuelle, ensuite glissez la cordelette Coulissez l’embout de clapet...
  • Page 22 Transivent ® Placez le clapet dans le profil ➌ de base. ➍ Insérez la cordelette 2 à travers le clips à levier, pliez en boucle et tirez dans les fentes. Clippez le clips à levier sur le clapet ➎ et le tour est joué !

  • Page 23: Commande Motorisée

    Transivent ® 3.3 • Commande motorisée ➊ ATTENTION: Utilisez des vis appropriées au support. (MDF, panneaux de plâtre,...) Idem que la commande manuelle (jusqu’au numéro 7). Ensuite, mettez le module du moteur dans la fente. Vissez les embouts au moyen des 4 vis.

  • Page 24: Raccordement Électrique

    Transivent ® 4 • Raccordement électrique 4.1 • Moteur Transivent : Caractéristiques techniques ® Commande Tout / rien ou DC 0…10V résistance d’entrée 500 kOhm Tension Nominale 24 VDC Plage de fonctionnement DC 23...28 V Puissance consommée: 21,6 W (900 mA) marche Puissance consommée:...

  • Page 25: Clapet Motorisé

    Transivent ® 4.2 • Clapet motorisé avec interrupteur SVS interrupteur SVS 2: pour fermer 1: pour ouvrir L: +10V • Moteurs peuvent être + 24V DC branchés en parallèle 150mA L’installation et le raccordement électrique des différents éléments peuvent uniquement se faire par un service compétent selon les règlements de sécurité.

  • Page 26: Clapet Motorisé Avec Interrupteur Spdt

    Transivent ® 4.3 • Clapet motorisé avec interrupteur SPDT Interrupteur SPDT 2: pour fermer 1: pour ouvrir L: +10V + 24V DC • Moteurs peuvent être 150mA branchés en parallèle L’installation et le raccordement électrique des différents éléments peuvent uniquement se faire par un service compétent selon les règlements de sécurité.

  • Page 27: Clapet Motorisé Avec Raccordement Modulaire

    Transivent ® 4.4 • Clapet motorisé avec raccordement modulaire Entrée pour système domotique 0 V (=fermer) ... 10 V (=ouvrir) 0 ... 10 Vdc + 24V DC • Moteurs peuvent être 150mA branchés en parallèle L’installation et le raccordement électrique des différents éléments peuvent...

  • Page 28: Clapet Motorisé Avec Télécommande

    Transivent ® 4.5 • Clapet motorisé avec télécommande • Moteurs peuvent être branchés en parallèle VC520 > C < pour ouvrir pour fermer +10V SVH1 SVH5 + 24V DC 230V AC 150mA L’installation et le raccordement électrique des différents éléments peuvent...

  • Page 29: Notice De Nettoyage

    Transivent ® 5 • Notice de nettoyage Retirez le clapet du profil de base ➊ en enfonçant simultanément les crochets de basculement et en continuant de basculer le clapet (jusqu’à ce que les crochets de basculement dépassent juste du profil intérieur) et en le soulevant.
  • Page 30 Transivent ®...
  • Page 31 Transivent ®...
  • Page 32 Ventilation S.A • Maalbeekstraat 10 • IZ 2 Vijverdam • B-8790 Waregem ® S U N P ROT E C T I O N Tel. +32 (0)56 62 71 11 • Fa x +32 (0)56 60 28 51 • ventilation@renson.be • www.renson.eu...
