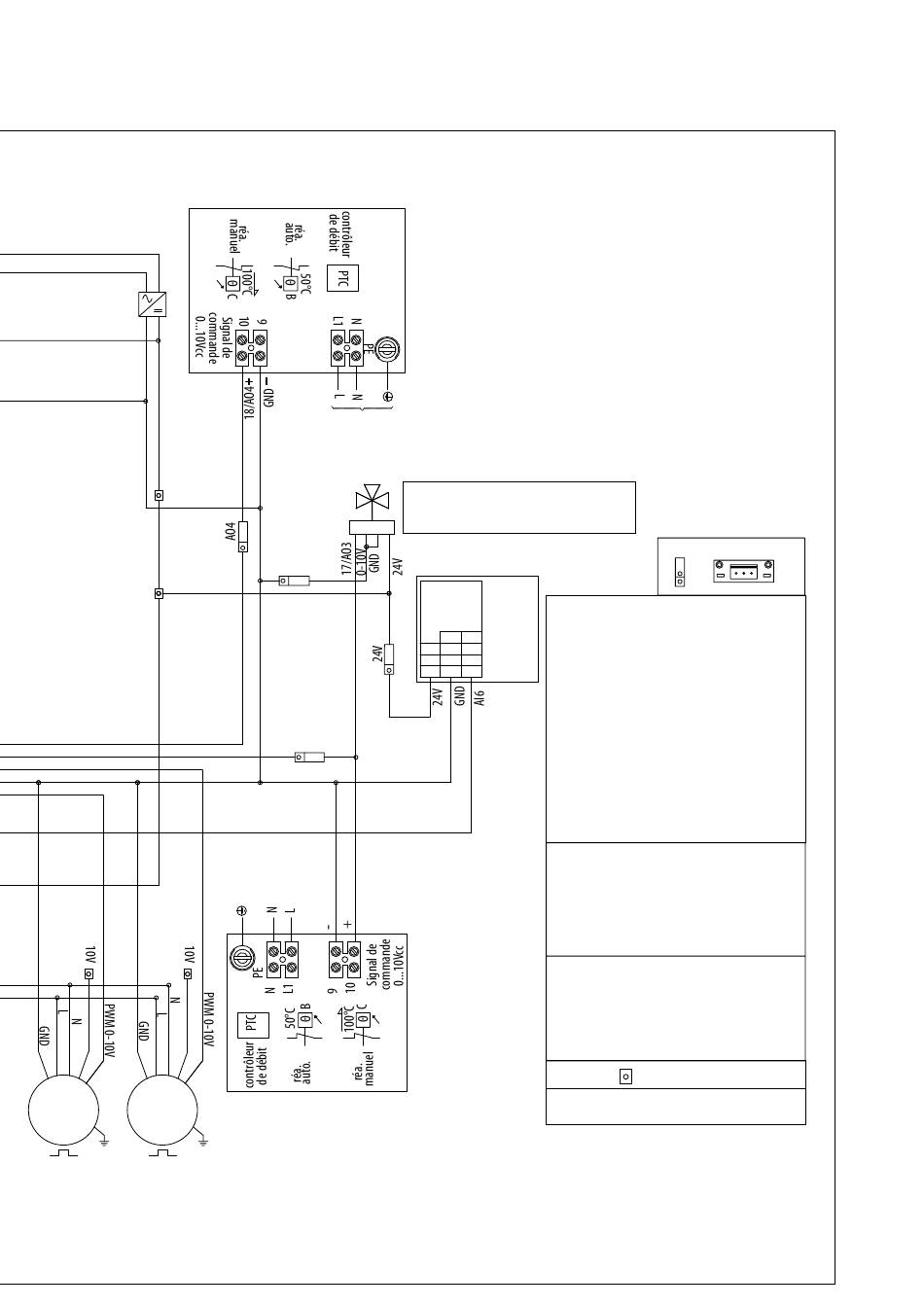

230\24V DC
15w max
-
+
24V
24V
conforme à la norme NF C 15-100
VENTILATEUR
VENTILATEUR
DE
D'EXTRACTION
SOUFFLAGE
Batterie de dégivrage
BATE-R10 (accessoire)
Alimentation monophasée
230V 50Hz
conforme à la norme NF C 15-100
BATTERIE EAU CHAUDE DE POST-CHAUFFE OU
REVERSIBLE - COMMANDE DE VANNE 24V / 0-10V
(ACCESSOIRE)
GND
AO3
Alimentation
monophasée
230V 50Hz
Batterie de post chauffe
BATE-R10 (accessoire)
Capteur externe en accessoire
CAPTEUR DE
QUALITE
D'AIR -
DI3-G=Thermostat changeover -
0/10V
0-10
GND
10V
DI4-G=Forçage GV ou Boost (CAV)
DI5=DAD ou Hotte ou forçage Boost
EE16/SHUR
V+
GND
RH
SCO2
V+
GND
CO2
NO1-CO1=By-pass
NO2-CO2=By-pass
NO3-CO3=Ventilateur soufflage état
NO4-CO4=Ventilateur extraction état
NO5-CO5=Alarmes
NO6-CO6=Registre air neuf
NO7-CO7=Demande de chaud/froid pompe
NO8-CO8=Free cooling
NO9-CO9-NC9=Saison (Eté=
rafraichissement / hiver=chauffage
Te=Température air neuf NTC
Tr=Température reprise air visié NTC
Ti=Température soufflage PT1000
Tx=Température rejet d'air vicié NTC
Tw=Température antigel batterie eau-
TGK A1 PT100
Tw Sonde antigel pour batterie eau -
à installer sur le tuyau de retour d'eau
Ti Sonde de soufflage à installer après la
batterie de post chauffe (si présente)
Diametre des câbles non indiqués =0.75 mm2
19/76
Connecteurs 3 ou 4 pôles
DI FONCTIONS paramètrables
DO FUNCTIONS
= Bornier DIN
