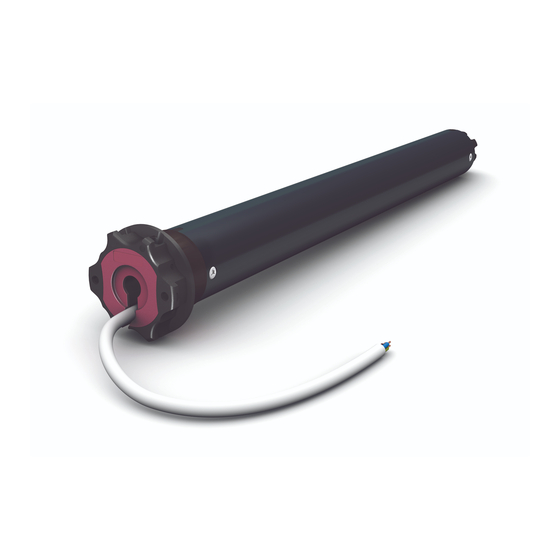

- Page 1 MODO RX MOTORE TUBOLARE PER AVVOLGIBILI CON FINECORSA ELETTRONICO TUBULAR MOTOR WITH ELECTRONIC LIMIT SWITCH FOR ROLLING SHUTTERS ROHRMOTOR FÜR ROLLLADEN MIT ELEKTRONISCHER ENDLAGENEINSTELLUNG MOTEUR TUBULAIRE POUR VOLET ROULANT AVEC FINS DE COURSE ÉLECTRONIQUES MOTOR TUBULAR PARA PERSIANA CON FIN DE CARRERA ELECTRÓNICO...
-
Page 3: Table Des Matières
MONTÉE-STOP-DESCENTE-STOP / MONTÉE-DESCENTE / MONTÉE-DESCENTE avec “Homme Présent” ....................p. 74 DÉCLARATION UE DE CONFORMITÉ CHERUBINI S.p.A. déclare que le produit est conforme à la législation d’harmonisation de l’Union applicable: Directive 2014/53/UE, Directive 2011/65/UE. Le texte complet de la déclaration UE de conformité est disponible en faisant requête... -
Page 4: Préparation Du Moteur
PRÉPARATION DU MOTEUR BAGUE D’ADAPTATION ROUE D’ENTRAÎNEMENT COURONNE 1. Insérer la bague d’adaptation sur la couronne en insérant l’encoche dans le repère rainuré et pousser jusqu’en butée. 2. Monter la roue sur l’axe de sortie du moteur jusqu’à enclenchement du ressort d’arrêt. -
Page 5: Connexions Électriques
CONNEXIONS ÉLECTRIQUES - Pour éviter des situations de danger ou des problèmes de fonctionnement, les éléments électriques de commande connectés au moteur doivent être de dimensions appropriées aux caractéristiques électriques du moteur lui-même. - Les dispositifs de déconnexion doivent être prévus dans le réseau d’alimentation selon les règles d’installation nationales. -
Page 6: Émetteurs Compatibles / Légende Des Symboles
ÉMETTEURS COMPATIBLES MONTÉE GIRO GIRO Wall montée stop DESCENTE descente STOP GIRO Lux GIRO P-Lux ÉCRAN GIRO Plus ÉCRAN Activation de Changer canal ÉCRAN Changer la fonction canal solaire Fonction vent Fonction activée vent activée Fonction solaire activée Fonction solaire activée Activation/ Désactivation de la Changer Désactivation de la fonction solaire... -
Page 7: Explication Des Séquences De Commande
LÉGENDE DES rotation brève du SYMBOLES moteur dans un sens montée (up) appuyer sur la touche A rotation longue du descente moteur dans l’autre (down) sens double rotation brève du moteur appuyer sur les touches A et B simultanément EXPLICATION DES SÉQUENCES DE COMMANDE Les séquences se composent pour la plupart de trois étapes bien distinctes à... -
Page 8: Fonction D'ouverture/Fermeture De La Programmation Émetteur
FONCTION D’OUVERTURE/FERMETURE DE LA PROGRAMMATION ÉMETTEUR SKIPPER PLUS - SKIPPER LUX - SKIPPER P-LUX ÉMETTEUR POP PLUS - POP LUX - POP P-LUX Pour éviter les modifications accidentelles sur la programmation du moteur pendant l’utilisation quotidienne de l’émetteur, la possibilité de programmation est automatiquement désactivée 8 heures après l’envoi de la dernière séquence (A+B ou B+C). - Page 9 FONCTION D’OUVERTURE/FERMETURE DE LA PROGRAMMATION ÉMETTEUR SKIPPER - LIGNE GIRO - ÉMETTEUR POP Pour éviter les modifications accidentelles sur la programmation du moteur pendant l’utilisation quotidienne de l’émetteur, la possibilité de programmation est automatiquement désactivée 8 heures après l’envoi de la dernière séquence (A+B ou B+C). VÉRIFICATION DE L’ÉTAT DE LA FONCTION Programmation ouverte...
-
Page 10: Mémorisation Du Premier Émetteur
MÉMORISATION DU PREMIER ÉMETTEUR Cette opération ne peut être accomplie que quand le moteur est neuf ou après une annulation complète de la mémoire. Pendant cette phase, mettre sous tension un seul moteur à la fois. T1: Premier émetteur à mémoriser. T1 (2 sec) DÉSACTIVATION AUTOMATIQUE DE LA MÉMORISATION DU PREMIER ÉMETTEUR... -
Page 11: Mémorisation De La Position D'ouverture En Premier
EXEMPLE 1: Mémorisation de la position d’ouverture en premier MÉMORISATION DE LA POSITION D’OUVERTURE Si le volet est déjà complètement enroulé, il faudra d’abord le baisser de 20 cm environ. Porter le volet à l’ouverture complète à l’aide de la touche de montée ou de descente. Si les bouchons de blocage sont installés, maintenir la touche pressée jusqu’à... -
Page 12: Mémorisation De La Position De Fermeture En Premier
EXEMPLE 2: Mémorisation de la position de fermeture en premier MÉMORISATION DE LA POSITION DE FERMETURE Si le volet est déjà complètement déroulé, il faudra d’abord le monter de 20 cm environ. Porter le volet à la fermeture complète à l’aide de la touche de montée ou de descente de l’émetteur. -
Page 13: Réglage De La Position Intermédiaire
RÉGLAGE DE LA POSITION INTERMÉDIAIRE Cette fonction facultative permet de placer le volet dans une position intermédiaire préférée. Une fois la position intermédiaire mémorisée, il suffit, pour mettre le volet dans cette position, d’appuyer sur la touche de stop pendant 2 secondes. Pour mémoriser la position intermédiaire, actionner le volet jusqu’à... -
Page 14: Réglage De La Force De Fermeture
RÉGLAGE DE LA FORCE DE FERMETURE 40 % 20 % Ce système unique en son genre assure, dans le cas où les verrous automatiques sont montés, que le volet reste parfaitement fermé sans soumettre 10 % les lames à une compression excessive. Le système fonctionne dans n’importe quel type d’application 2 sec grâce à... -
Page 15: Annulation Des Positions Des Fins De Course
ANNULATION DES POSITIONS DES FINS DE COURSE ANNULATION DU FIN DE COURSE D’OUVERTURE Pour annuler uniquement le fin de course d’ ouverture suivre la procédure ci-dessous puis procéder au “MÉMORISATION DE LA POSITION D’OUVERTURE”. Tn: Émetteur mémorisé Tn (2 sec) ANNULATION DU FIN DE COURSE DE FERMETURE Pour annuler uniquement le fin de course de fermeture suivre la procédure ci-dessous puis procéder au “MÉMORISATION DE LA POSITION DE FERMETURE”. -
Page 16: Mémorisation D'autres Émetteurs
MÉMORISATION D’AUTRES ÉMETTEURS Il est possible de mémoriser jusqu’à 15 émetteurs. Tn: Émetteur mémorisé Tx: Émetteur à mémoriser Tx (2 sec) ANNULATION D’UN SEUL ÉMETTEUR Il est possible d’annuler individuellement chaque émetteur mémorisé. Au moment où on annule le dernier le moteur retourne à sa position initiale. La même procédure s’applique à... -
Page 17: Annulation Totale De La Mémoire Des Émetteurs
ANNULATION TOTALE DE LA MÉMOIRE DES ÉMETTEURS L’annulation totale de la mémoire n’annule pas le réglage des fins de course. L’annulation totale de la mémoire peut s’effectuer de deux manières: 1) AVEC L’ÉMETTEUR Tn: Émetteur mémorisé Tn (4 sec) 2) AVEC LE FIL AUXILIAIRE (BLANC) Utiliser cette option en cas d’urgence ou quand on ne dispose pas d’un émetteur fonctionnant. -
Page 18: Mémorisation Temporaire De L'émetteur
MÉMORISATION TEMPORAIRE DE L’ÉMETTEUR Cette fonction permet de mémoriser un émetteur de façon temporaire, par exemple pour permettre la mise au point des fins de course lors du montage à l’usine. L’émetteur définitif pourra être mémorisé par la suite à travers la séquence de commande correspondante (voir: “MÉMORISATION DU PREMIER ÉMETTEUR”). -
Page 19: Schema Cablage Moteur En Modalité Montée-Descente
SCHEMA CABLAGE MOTEUR EN MODALITÉ MONTÉE-DESCENTE (2 touches montée-descente indépendantes). Pour le branchement du boîtier de commande, utiliser exclusivement des touches à inter verrouillage électrique et mécaniques afin d’empêcher la pression simultanée des deux touches. Le moteur reconnaît automatiquement le type d’interrupteur (à 1 ou 2 touches) et sélectionne le mode de fonctionnement en conséquence. -
Page 20: Gestion Modalité De Commande Du Moteur Par Fil Blanc Montée-Stop-Descente-Stop / Montée-Descente / Montée-Descente Avec "Homme Présent
GESTION MODALITÉ DE COMMANDE DU MOTEUR PAR FIL BLANC MONTÉE-STOP-DESCENTE-STOP / MONTÉE-DESCENTE MONTÉE-DESCENTE avec “Homme Présent” NB: Comme configuration par défaut, les moteurs sortent de l’usine préparés pour l’utilisation d’une seule touche (fonctionnement MONTÉE-STOP-DESCENTE-STOP). Il est toujours possible de modifier la configuration du type de commande en exécutant la séquence ci-dessous.: MANIÈRE DE PROCÉDER POUR LE CHANGEMENT DE MODE DE COMMANDE: T1: Émetteur mémorisé... - Page 22 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
