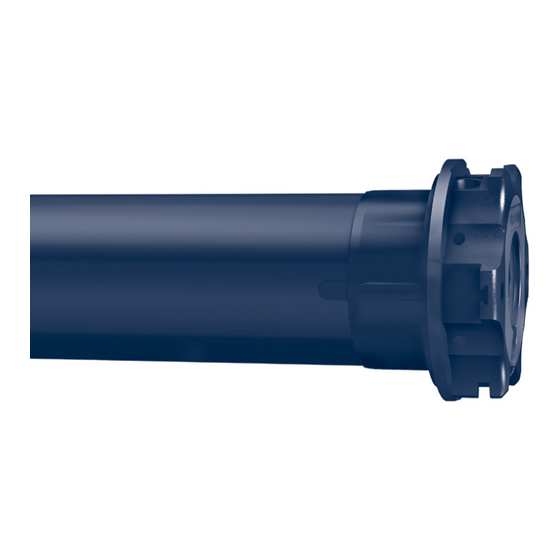

- Page 1 LUMEN S-RX MOTORE TUBOLARE SOLARE PER AVVOLGIBILI CON FINECORSA ELETTRONICO SOLAR TUBULAR MOTOR FOR ROLLER SHUTTERS WITH ELECTRONIC LIMIT SWITCH SOLARBETRIEBENER ROHRMOTOR FÜR ROLLLÄDEN MIT ELEKTRONISCHEM ENDANSCHLAG MOTEUR TUBULAIRE SOLAIRE POUR VOLETS ROULANTS AVEC FIN DE COURSE ÉLECTRONIQUE MOTOR SOLAR TUBULAR PARA PERSIANAS ENROLLABLES CON FIN DE CARRERA ELECTRÓNICO...
- Page 3 LA TRADUCTION DE LA NOTICE ORIGINALE Sommaire Préparation du moteur ......................p. 79 INSTALLATION DU PANNEAU PHOTOVOLTAÏQUE ..............p. 80 Détermination de la position optimale en présence d’obstacles ........p. 81 Contrôle de l’état de charge de la batterie ................p. 82 Fonction de protection de la batterie ..................p. 82 Montage de la batterie ......................p.
- Page 4 PRÉPARATION DU MOTEUR BAGUE D’ADAPTATION ROUE D’ENTRAÎNEMENT COURONNE 1. Insérer la bague d’adaptation sur la couronne en insérant l’encoche dans le repère rainuré et pousser jusqu’en butée. 2. Monter la roue sur l’axe de sortie du moteur jusqu’à enclenchement du ressort d’arrêt.
- Page 5 INSTALLATION DU PANNEAU PHOTOVOLTAÏQUE Le panneau photovoltaïque (A) doit être orienté de manière à optimiser l’incidence des rayons du soleil. Un positionnement correct est essentiel pour assurer un rendement élevé du panneau et l’autonomie du moteur solaire. Le panneau est conçu pour être compatible avec tous les coffres d’obturation et pour assurer un flux de charge constant à...
- Page 6 H < L / 2 Dans certaines régions géographiques, l’irradiation solaire peut être considérablement réduite à certaines périodes de l’année. Dans ce cas, la batterie peut être rechargée à l’aide d’un chargeur Cherubini spécifique vendu comme accessoire, ou d’un modèle compatible (en option).
- Page 7 Alimentation à acheter séparément comme alternative à celle vendue par Cherubini (24 Vdc, 25 W, Jack 2,1 mm). Outside Inside 11 ± 0,5 mm ATTENTION ! Si la charge de la batterie est insuffisante, le moteur ralentit considérablement et passe en mode ECO, qui permet d’effectuer certaines opérations.
- Page 8 MONTAGE DE LA BATTERIE • Veillez à ce que la batterie, la fixation et les câbles ne touchent pas la surface du store ou de l’écran. • Le câble d’alimentation doit être posé avec une pente ascendante et une courbe d’égouttement.
- Page 9 AVERTISSEMENTS DE SÉCURITÉ CONCERNANT LA BATTERIE Précautions : • Utiliser la batterie exclusivement pour alimenter le moteur tubulaire LUMEN S-RX. • Protéger la batterie des sources de chaleur et de l’eau. • Ne pas charger ou utiliser des batteries tombées ou endommagées. •...
- Page 10 REMPLACEMENT D’UN PANNEAU PHOTOVOLTAÏQUE Les panneaux photovoltaïques ne doivent être remplacés que par un installateur professionnel et uniquement par un modèle identique. Le panneau photovoltaïque ne doit jamais être jeté avec les ordures ménagères. • Déconnecter le câble moteur de la batterie •...
- Page 11 CONNEXIONS ÉLECTRIQUES Panneau photovoltaïque Cod. A4508_0U25 OPTIONS À COMMANDER Câble d’extension Cod. A4508_0U17 - A4508_0U18 Alimentation 24 Vdc Cod. A4508_0U16 vert blanc rouge noir Batterie 14,4 Vdc 3,5 Ah Li-ion - Cod. A4508_0U24 A4508_0U18 Kit de câblage Lumen L. 1 500 mm (Pack 10 pcs.) A4508_0U17 Kit de câblage Lumen L.
- Page 12 ÉMETTEURS COMPATIBLES MONTÉE GIRO GIRO Wall montée stop DESCENTE descente STOP GIRO Lux GIRO P-Lux ÉCRAN GIRO Plus ÉCRAN Activation de Changer canal ÉCRAN Changer la fonction canal solaire Fonction vent Fonction activée vent activée Fonction solaire activée Fonction solaire activée Activation/ Désactivation de la Changer Désactivation de la fonction solaire...
- Page 13 LÉGENDE DES SYMBOLES GIRO montée descente appuyer sur la touche A Skipper montée stop appuyer sur les touches descente A et B simultanément rotation brève du moteur dans un sens rotation longue du moteur dans l’autre sens double rotation brève du moteur...
- Page 14 EXPLICATION DES SÉQUENCES DE COMMANDE Les séquences se composent pour la plupart de trois étapes bien distinctes à l’issue desquelles le moteur indique par différents types de rotation si l’étape s’est achevée de façon positive ou négative. Cette section a pour objet d’expliquer les signalisations du moteur.
- Page 15 FONCTION D’OUVERTURE/FERMETURE DE LA PROGRAMMATION ÉMETTEUR SKIPPER PLUS - SKIPPER LUX - SKIPPER P-LUX ÉMETTEUR POP PLUS - POP LUX - POP P-LUX Pour éviter les modifications accidentelles sur la programmation du moteur pendant l’utilisation quotidienne de l’émetteur, la possibilité de programmation est automatiquement désactivée 8 heures après l’envoi de la dernière séquence (A+B ou B+C).
- Page 16 FONCTION D’OUVERTURE/FERMETURE DE LA PROGRAMMATION ÉMETTEUR SKIPPER - LIGNE GIRO - ÉMETTEUR POP Pour éviter les modifications accidentelles sur la programmation du moteur pendant l’utilisation quotidienne de l’émetteur, la possibilité de programmation est automatiquement désactivée 8 heures après l’envoi de la dernière séquence (A+B ou B+C).
- Page 17 RÉGLAGE DES FINS DE COURSE Les moteurs solaires LUMEN S-RX disposent d’un système de fins de course électroniques avec codeur. Ce système assure une fiabilité élevée et une grande précision dans le maintien des positions. L’émetteur permet de régler très simplement les fins de course.
- Page 18 EXEMPLE 1: Mémorisation de la position d’ouverture en premier MÉMORISATION DE LA POSITION D’OUVERTURE Si le volet est déjà complètement enroulé, il faudra d’abord le baisser de 20 cm environ. Porter le volet à l’ouverture complète à l’aide de la touche de montée ou de descente. Si les bouchons de blocage sont installés, maintenir la touche pressée jusqu’à...
- Page 19 EXEMPLE 2: Mémorisation de la position de fermeture en premier MÉMORISATION DE LA POSITION DE FERMETURE Si le volet est déjà complètement déroulé, il faudra d’abord le monter de 20 cm environ. Porter le volet à la fermeture complète à l’aide de la touche de montée ou de descente de l’émetteur.
- Page 20 RÉGLAGE EN MODALITÉ 2 (semi-automatique) Pour pouvoir utiliser cette modalité, le volet doit obligatoirement être monté avec des dispositifs de blocage en descente (verrous automatiques). Il n’est pas nécessaire d’avoir des dispositifs de blocage en montée (bouchons). Cette procédure est particulièrement adaptée à...
- Page 21 RÉGLAGE DE LA POSITION INTERMÉDIAIRE Cette fonction facultative permet de placer le volet dans une position intermédiaire préférée. Une fois la position intermédiaire mémorisée, il suffit, pour mettre le volet dans cette position, d’appuyer sur la touche de stop pendant 2 secondes. Pour mémoriser la position intermédiaire, actionner le volet jusqu’à...
- Page 22 Le LUMEN S-RX offre la possibilité de modifier la sensibilité de détection des obstacles sur trois niveaux. Pour une sensibilité accrue, sélectionnez le niveau MAX, pour une sensibilité réduite, sélectionnez le niveau MIN. Le moteur du LUMEN S-RX a le niveau MID sélectionné en usine. 2 sec...
- Page 23 ANNULATION DES POSITIONS DES FINS DE COURSE ANNULATION DU FIN DE COURSE D’OUVERTURE Pour annuler uniquement le fin de course d’ ouverture suivre la procédure ci-dessous puis procéder au “MÉMORISATION DE LA POSITION D’OUVERTURE”. Tn: Émetteur mémorisé Tn (2 sec) ANNULATION DU FIN DE COURSE DE FERMETURE Pour annuler uniquement le fin de course de fermeture suivre la procédure ci-dessous puis procéder au “MÉMORISATION DE LA POSITION DE FERMETURE”.
- Page 24 MÉMORISATION D’AUTRES ÉMETTEURS Il est possible de mémoriser jusqu’à 15 émetteurs. Tn: Émetteur mémorisé Tx: Émetteur à mémoriser Tx (2 sec) ANNULATION D’UN SEUL ÉMETTEUR Il est possible d’annuler individuellement chaque émetteur mémorisé. Au moment où on annule le dernier le moteur retourne à sa position initiale. La même procédure s’applique à...
- Page 25 ANNULATION TOTALE DE LA MÉMOIRE DES ÉMETTEURS L’annulation totale de la mémoire n’annule pas le réglage des fins de course. L’annulation totale de la mémoire peut s’effectuer de deux manières: 1) AVEC L’ÉMETTEUR Tn: Émetteur mémorisé Tn (4 sec) 2) AVEC SÉQUENCE DE CONNEXION/DÉCONNEXION DE LA BATTERIE Utiliser cette option en cas d’urgence ou quand on ne dispose pas d’un émetteur fonctionnant.
- Page 26 FONCTIONS SPÉCIALES MÉMORISATION TEMPORAIRE DE L’ÉMETTEUR Cette fonction permet de mémoriser un émetteur de façon temporaire, par exemple pour permettre la mise au point des fins de course lors du montage à l’usine. L’émetteur définitif pourra être mémorisé par la suite à travers la séquence de commande correspondante (voir: “MÉMORISATION DU PREMIER ÉMETTEUR”).
- Page 27 2 secondes. L’émetteur peut alors commander le moteur en mode séquentiel (MONTÉE - STOP - DESCENTE - STOP). Pour associer les autres touches, répéter la séquence décrite. Chaque touche peut être associée à un moteur Lumen S-RX. ANNULATION D’UNE TOUCHE SUR L’ÉMETTEUR DE POCHE Il est possible d’effacer une à...
- Page 28 Il testo completo della dichiarazione di conformità UE è disponibile facendone richiesta sul sito: www.cherubini.it. EU DECLARATION OF CONFORMITY CHERUBINI S.p.A. declares that the product is in conformity with the relevant Union harmonisation legislation: Directive 2014/53/EU, Directive 2011/65/EU. The full text of the EU declaration of conformity is available upon request at the following website: www.cherubini.it.
