Recherche de composants et de leurs emplacements

Localisez les emplacements des composants physiques et identifiez les composants à l'aide de
diagrammes système.
Localisation des unités remplaçables sur site
Utilisez les graphiques et les tableaux pour localiser les unités remplaçables sur site et identifier leur
numéro de référence.
Emplacement des composants des systèmes 7063-CR2
Informations permettant de trouver une unité remplaçable sur site (unité FRU) sur l'unité centrale.
Vues des armoires
Les diagrammes suivants montrent les dispositions des unités FRU sur le système. Utilisez ces
diagrammes avec les tableaux suivants.

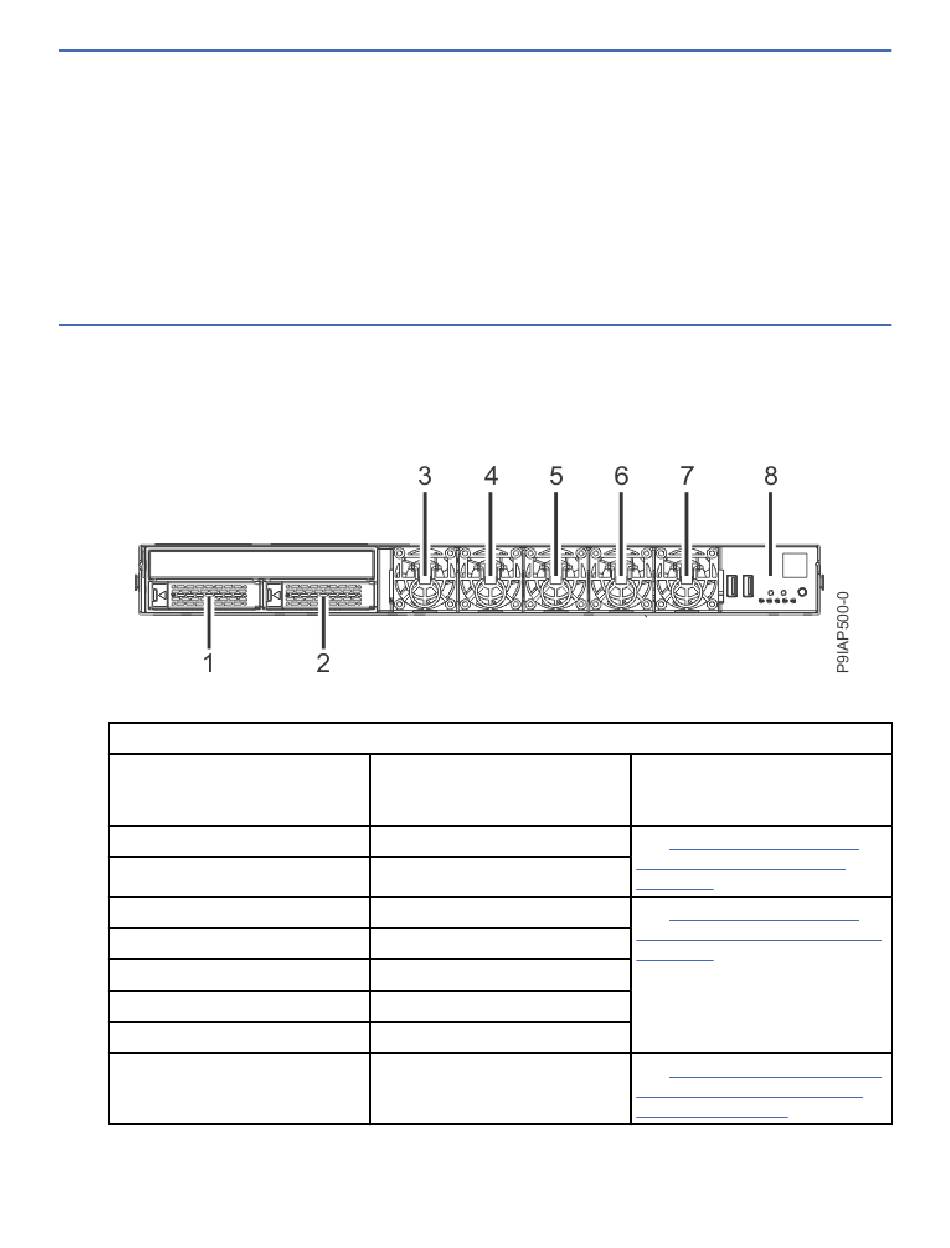

Figure 2. Vue de face
Tableau 6. Emplacements dans la vue de face
Numéro d'index
1
2
3
4
5
6
7
8
©
Copyright IBM Corp. 2021
Description de l'unité
remplaçable sur site
Unité 0
Unité 1
Ventilateur 0
Ventilateur 1
Ventilateur 2
Ventilateur 3
Ventilateur 4
Panneau de commande
Procédures de retrait et de
remise en place des unités
remplaçables sur site
Voir Retrait et remise en place
d'une unité sur les systèmes
7063-CR2.
Voir Retrait et remise en place
des ventilateurs sur les systèmes
7063-CR2.
Voir Retrait et remise en place du
panneau de commande sur les
systèmes 7063-CR2.
15
