ROXXY
sans balais à induit externe
®
Moteur de compétition à 10 pôles pour hélicoptères de la taille du
modèle T-Rex 600. Avec ventilateur intégré pour un refroidissement
optimal. Cette variante de moteur est conçue pour une mise en
œuvre avec des accus LiPo 6S-12S.
Les moteurs sans balais, à aimants néodymes sont les moteurs
électriques les plus modernes. Particulièrement avec des moteurs
à induit externe qui n'exigent pas de mécanisme, ces moteurs à
couple puissant et excellent rendement proposent un large spectre
de puissances.
- Rendement très important grâce au coefficient de remplissage
maximal du cuivre et l'exploitation d'aimant néodymes.
- Grande souplesse de rotation grâce à de grands roulements à
billes de précision.
Consignes de mise en place
- Choisissez la longueur des vis de fixation en sorte qu'elles ne
puissent endommager l'intérieur du moteur. Afin que les vis ne se
desserrent pas de manière intempestive, appliquez un produit de
freinage des filets (Loctite 648). Le produit de freinage des filets
ne doit en aucun cas s'écouler dans les roulements à billes.
- Veillez à ce que la cloche de l'induit externe tourne librement.
- N'utilisez pas d'hélices d'entraînement endommagées.
- Veillez à ce que l'intérieur du moteur ne soit pas souillé par des
impuretés, de l'eau ou des particules métalliques.
- Si le sens de rotation du moteur n'est pas correct, intervertir deux
des trois connexions du variateur.
Accus LiPo recommandés
Accus ROXXY
Power LiPo
®
Caractéristiques techniques
F45-59-900 Heli réf. 31 4667
Tension
22-44 volts / 6-12 éléments LiPo
Régime
900 tr/min / V
Courant de charge
42 A (5 min. / 120°C)
Courant de charge max.
72 A (60 s)
Encombrement
Ø 45 x 57 mm
Poids approx.
340 g
Diamètre de l'arbre
6 mm

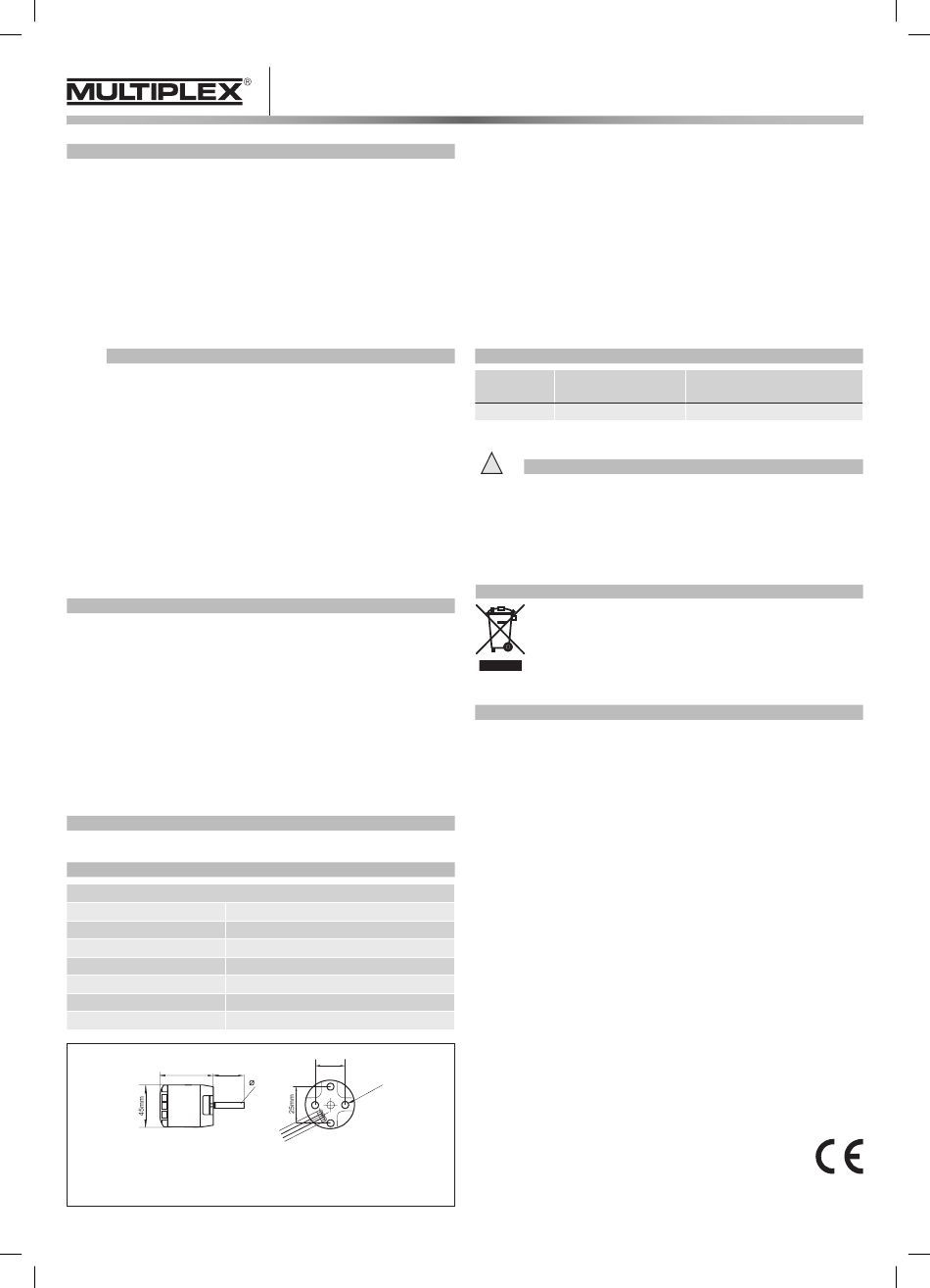

57mm
35mm
F45-59
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
25mm
M3
6mm
Variateur Roxxy sans balais approprié
Réf.
Type de variateur
31 8635
9100-6
!
Consignes de sécurité pour la mise en oeuvre du moteur
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en
service
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE Au REBuT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATION DE CONFORMITÉ CE
Le produit cité ci-dessus est conforme par rapport aux impératifs des directives harmo-
nisées de l'union euro-péenne.
De ce fait vous possédez un produit qui, de par sa construction, respecte la restriction de
sécurités en vigueurs au niveau de l'union européenne concernant l'utilisation sécurisée
des appa-reils électroniques.
Vous pouvez demander la déclaration de conformité de votre modèle auprès de la
société MULTIPLEX Modellsport GmbH & Co.KG.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4667
Nbre d'éléments LiPo /
Courant de charge (A)
2-6S/ 100 A
