D
Roxxy
BL-Outrunner
®

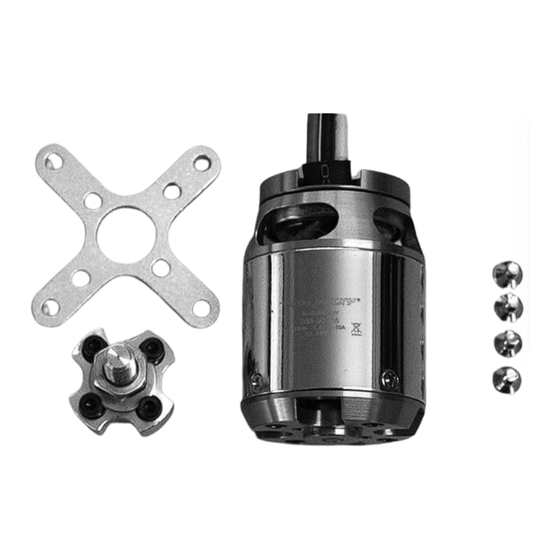

Moderner 14-poliger ROXXY®-BL-Außenläufer-Motor der Baureihe D,
mit dreifacher Kugellagerung. Um den Rundlauf und die Präzision
zu verbessern, wird in der D-Motorenserie ein drittes, sogenann-
tes Dünnring-Kugellager eingesetzt. Dies verhindert ein Verwinden
der Motorglocke unter Last und sorgt für leichten Motorlauf. Diese
Motoren benötigen Bauartbedingt kein Getriebe. Es sind drehmo-
mentstarke Motoren mit hohem Wirkungsgrad über ein weites Lei-
stungsspektrum, welche große Luftschrauben antreiben können.
Anwendungsbeispiel
Für Elektrosegler bis ca. 3200 g
Scale- und Sportmodelle bis ca. 2500 g
Kunstflug- und 3-D Modelle bis ca. 1800 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY
Power LiPo-Akkus
®
Technische Daten
D35-55-900 kV No. 31 4997
Spannung
7-15 Volt / 2-4 LiPo
Drehzahl
900 Umin / V
45 A (5 Min.)
Laststrom
Laststrom max.
60 A (60 Sek.)
Abmessungen
Ø 35 x 55 mm
Gewicht ca.
178 g
Wellendurchmesser
4 mm
D35-55-590 kV No. 31 4998
Spannung
7-20 Volt / 2-5 LiPo
Drehzahl
590 Umin / V
35 A (5 Min.)
Laststrom
Laststrom max.
45 A (60 Sek.)
Abmessungen
Ø 35 x 55 mm
Gewicht ca.
178 g
Wellendurchmesser
4 mm
1mm
53 mm
14 mm
D35-55
Ersatzwelle Nr.: 31 3555
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
25 mm
4 mm
Geeignete Roxxy-BL-Regler
Nr.
Reglertyp
31 8631
940-6
31 8632
950-6
31 8634
960-6
Propdatentabelle Nr. 31 4997
Spannung
LiPo-Zellen
Imax (A)
Propeller
(V)
(5 min)
7,0
2
45
12 x 10 APC_E
7,0
2
45
12 x 12 APC_E
7,0
2
45
13 x 10 APC_E
7,0
2
45
14 x 7 APC_E
7,0
2
45
14 x 8,5 APC_E
7,0
2
45
14 x 10 APC_E
10,5
3
45
10 x 8 Aeronaut_E_Prop
10,5
3
45
10 x 10 APC_E
10,5
3
45
10,5 x 8 Aeronaut_E_Prop
10,5
3
45
11 x 7 APC_E
10,5
3
45
11 x 8,5 APC_E
10,5
3
45
11 x 8 APC_E
10,5
3
45
12 x 6 APC_E
10,5
3
45
12 x 8 APC_E
10,5
3
45
13 x 4 APC_E
14,0
4
45
8 x 8 APC_E
14,0
4
45
9 x 5 Aeronaut_E_Prop
14,0
4
45
9 x 7,5 APC_E
14,0
4
45
9,5 x 7 Aeronaut_E_Prop
14,0
4
45
10 x 5 APC_E
14,0
4
45
10 x 6 Aeronaut_E_Prop
14,0
4
45
10 x 7 Aeronaut_E_Prop
14,0
4
45
10,5 x 6 Aeronaut_E_Prop
Propdatentabelle Nr. 31 4998
Spannung
LiPo-Zellen
Imax (A)
Propeller
(V)
(5 min)
7,0
2
35
17 x 8 APC_E
7,0
2
35
17 x 10 APC_E
7,0
2
35
20 x 10 APC_E
10,5
3
35
12 x 10 APC_E
10,5
3
35
12 x 12 APC_E
10,5
3
35
13 x 10 APC_E
10,5
3
35
14 x 7 APC_E
10,5
3
35
14 x 8,5 APC_E
10,5
3
35
14 x 10 APC_E
10,5
3
35
15 x 8 APC_E
10,5
3
35
16 x 8 APC_E
14,0
4
35
10 x 10 APC_E
14,0
4
35
11 x 8 APC_E
14,0
4
35
11 x 10 APC_E
14,0
4
35
12 x 8 APC_E
14,0
4
35
12 x 10 APC_E_v2
14,0
4
35
12 x 10 APC_E
14,0
4
35
13 x 6 APC_E
14,0
4
35
13 x 6,5 APC_E
14,0
4
35
13 x 8 APC_E
14,0
4
35
14 x 7 APC_E
14,0
4
35
14 x 8,5 APC_E
17,5
5
35
9 x 9 APC_E
17,5
5
35
10 x 7 APC_E
17,5
5
35
10 x 8 Aeronaut_E_
Prop
17,5
5
35
10 x 10 APC_E
17,5
5
35
10,5 x 6 Aeronaut_E_Prop
17,5
5
35
10,5 x 7 Aeronaut_E_Prop
17,5
5
35
10,5 x 8 Aeronaut_E_Prop
17,5
5
35
11 x 5,5 APC_E
17,5
5
35
11 x 7 APC_E
17,5
5
35
11 x 8,5 APC_E
17,5
5
35
11 x 8 APC_E
17,5
5
35
12 x 6 APC_E
17,5
5
35
12 x 8 APC_E
17,5
5
35
13 x 4 APC_E
No. 31 4997, 31 4998
LiPo-Zellenz./ Laststrom (A)
2-6S / 40A
2-6S / 50A
2-6S / 60A
Wirkungs-
U / min
Laststrom
Schub
grad (%)
(A)
(g)
75%
5.394
29,7
796
73%
5.178
35,1
1.000
74%
5.276
32,6
1.032
75%
5.376
30,1
1.307
74%
5.358
30,6
1.298
72%
5.026
38,9
1.272
82%
8.515
30,7
1.260
80%
8.247
36,7
1.270
82%
8.618
28,4
1.270
81%
8.440
32,4
1.600
81%
8.317
35,1
1.689
80%
8.259
36,4
1.461
80%
8.283
35,9
1.914
79%
8.075
40,5
1.949
81%
8.442
32,3
2.012
83%
11.609
32,4
1.217
84%
11.752
29,5
1.720
83%
11.450
35,6
1.712
83%
11.580
32,9
1.638
84%
11.646
31,6
2.009
83%
11.622
32,1
1.846
82%
11.329
38,0
1.432
81%
11.253
39,6
2.230
Wirkungs-
U / min
Laststrom
Schub
grad (%)
(A)
(g)
72%
3.321
18,7
1.185
70%
3.157
22,0
1.161
64%
2.774
29,8
1.606
78%
5.365
18,5
787
77%
5.170
22,1
997
78%
5.259
20,5
1.026
78%
5.349
18,8
1.293
78%
5.333
19,1
1.285
76%
5.031
24,7
1.274
75%
4.986
25,5
1.612
72%
4.712
30,5
2.043
81%
7.353
19,4
1.017
81%
7.389
18,8
1.179
79%
6.950
26,2
1.365
81%
7.241
21,3
1.574
78%
6.896
27,1
1.336
82%
6.764
29,3
1.283
81%
7.203
22,0
1.837
80%
7.061
24,3
1.686
79%
6.948
26,3
1.955
78%
6.768
29,3
2.149
78%
6.712
30,2
2.036
85%
9.371
19,8
1.259
85%
9.420
19,1
1.447
84%
9.201
22,5
1.471
83%
8.924
26,8
1.479
85%
9.470
18,3
1.578
85%
9.419
19,1
1.502
85%
9.311
20,8
1.482
85%
9.367
19,9
1.720
84%
9.103
24,0
1.881
83%
8.952
26,4
1.992
83%
8.910
27,1
1.690
83%
8.922
26,9
2.247
81%
8.728
29,9
2.270
84%
9.107
24,0
2.377
