Fonction
Illustration 43: Coïncidence
Évaluation du mode de fonctionnement RFB525: lorsqu'un module de
conversion avec le réglage E7x0=3 et E7x2=110..180 est commuté sur une
entrée analogique avec E1x0=14 (RFB425), la liaison est établie vers le
mode de fonctionnement pour l'évaluation. La valeur de référence est définie
par le Par.E7x4. Valeurs admises: 1.0, 2.0 ou 3.0. 0=aucun, 2=auto, 1=
normal continu, 3 = réduit continu. Les Par.E7x5 et E7x6 peuvent être réglés
sur 0.0.
6.5.8.5 E710=4, discriminateur à fenêtre
84

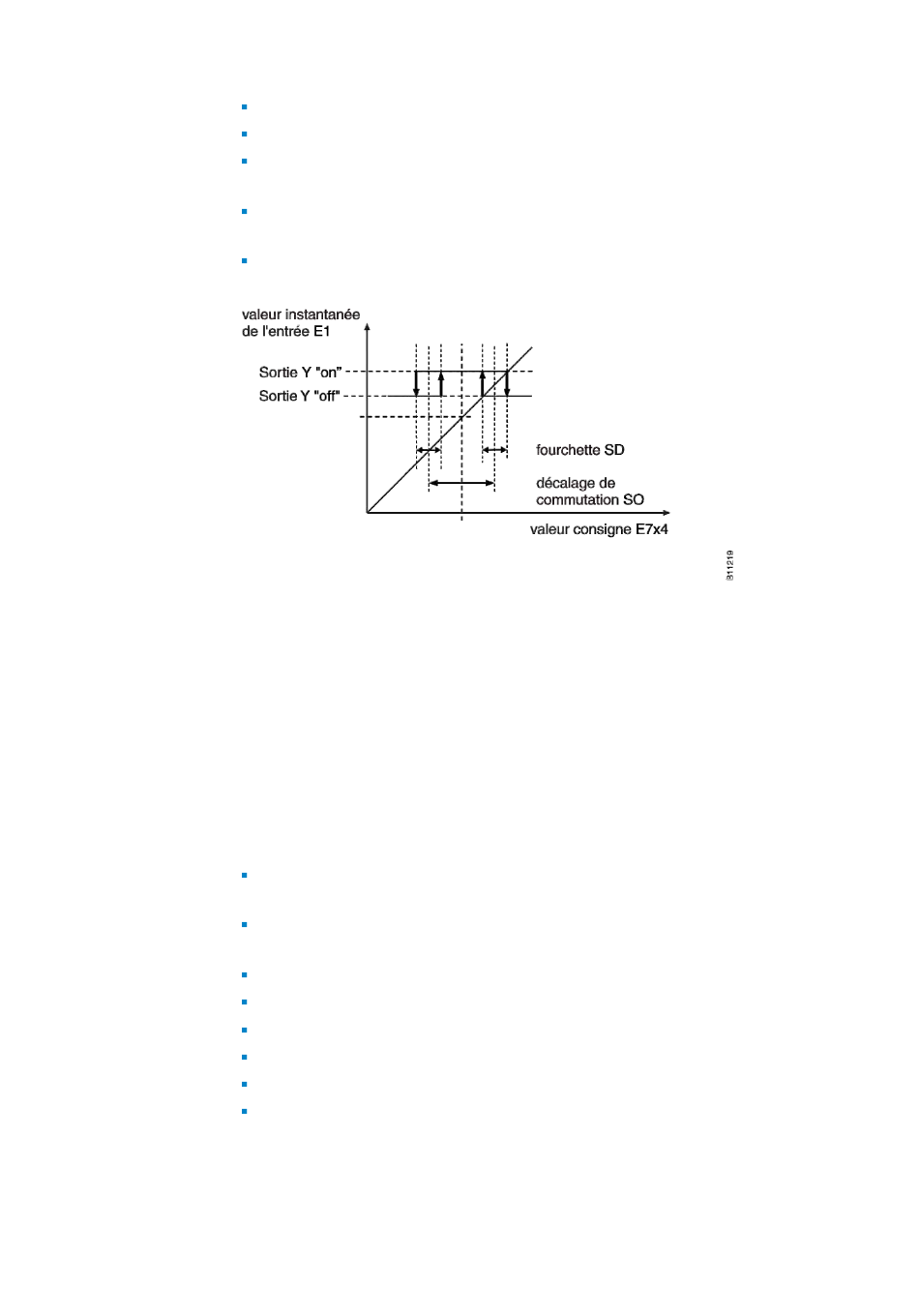

La consigne (valeur de référence)) est définie par le Par.E7x4.
A part la fourchette, il existe aussi un décalage de commutation = fenêtre.
La sortie Y change de "0" à "1" lorsque :
E1 ≥ E7x4 - ½E7x6 + ½E7x5 oder E1 ≤ E7x4 + ½E7x6 - ½E7x5
La sortie Y change de "1" à "0" lorsque:
E1 > E7x4 + ½E7x6 + ½E7x5 ou E1 < E7x4 - ½E7x6 - ½E7x5
Inhibités: Par.E7x3, E7x7, E7x8.
Le discriminateur à fenêtre actionne la sortie lorsque le signal d'entrée se
situe à l'intérieur d'une plage définie (fenêtre).
La consigne est transmise par l'entrée 1, tandis que la valeur actuelle est
transmise par l'entrée 2.
A part la fourchette, il existe aussi un décalage de commutation = fenêtre
La sortie Y change de "0" à "1" lorsque:
E2 ≥ E1 - ½E7x6 + ½E7x5 ou E2 ≤ E1 + ½E7x6 - ½E7x5
La sortie Y change de "1" à "0" lorsque:
E2 > E1 + ½E7x6 + ½E7x5 ou E2 < E1 - ½E7x6 - ½E7x5
Inhibités: Par.E7x4, E7x7, E7x8.
