sauter flexotron 800 Fiche Technique

®
flexotron 800
PDS 46.300
®

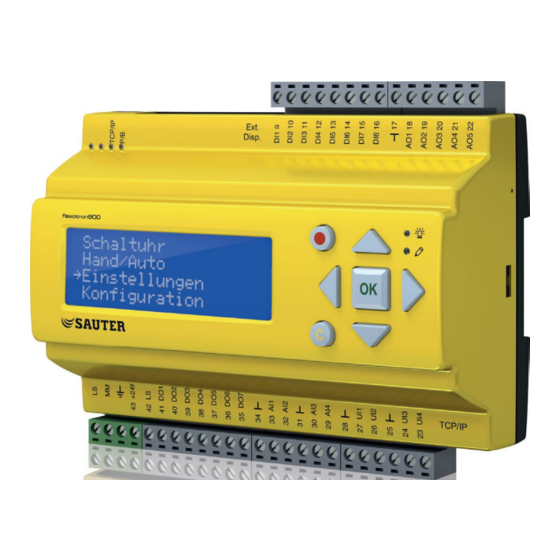

flexotron 800 : Régulateur électronique de ventilation, de climatisation et de chauffage
Domaines d'application
Utilisation universelle dans les installations de ventilation, de climatisation et de chauffage et dans les
applications similaires.
Caractéristiques
• Régulateur configurable pour une multitude d'applications CVC
• Nombreuses fonctions pour les séquences et la surveillance
• Commande conviviale grâce à un grand afficheur LCD éclairé et de touches
• Menus en 20 langues
• Programme annuel et hebdomadaire de commutation avec basculement heure d'été/heure d'hiver
• Configuration via l'écran ou l'outil PC
• Interfaces RS485 avec Modbus ou TCP/IP et serveur web intégré
Produit
Type Description
RDT808F211 Régulateur universel, 24 V~, 8 entrées/sorties, avec LCD et Modbus
RDT815F011 Régulateur universel, 24 V~, 15 entrées/sorties, sans LCD, avec Modbus
RDT815F211 Régulateur universel, 24 V~, 15 entrées/sorties, avec LCD et Modbus
RDT815F221 Régulateur universel, 24 V~, 15 entrées/sorties, avec LCD et serveur web intégré
RDT828F011 Régulateur universel, 24 V~, 28 entrées/sorties, sans LCD, avec Modbus
RDT828F211 Régulateur universel, 24 V~, 28 entrées/sorties, avec LCD et Modbus
RDT828F221 Régulateur universel, 24 V~, 28 entrées/sorties, avec LCD et serveur web intégré
Caractéristiques techniques
Alimentation électrique
Tension d'alimentation
Puissance dissipée
Courant d'enclenchement
Valeurs caractéristiques
Comportement de régulation
Bande proportionnelle Xp
Temps d'action intégrale
Plage de réglage et de mesure
Plages de mesure température
normale
Température réduite
Régulateur auxiliaire des valeurs de
consigne et des valeurs instantanées
Humidité de l'air
Capteur de pression
CO
2
Conditions ambiantes
Température ambiante admissible
Température de stockage et de
transport
Humidité ambiante admissible
www.sauter-controls.com
fr Fiche technique
24 V~, ±15 %, 50...60 Hz
21...36 V=
Env. 9,8 VA, 3,5 W
Env. 11,5 VA, 4,2 W modèles web
20 A (2 ms)
P, P/PI
0...300 K
0...600 s
-50...115 ° C
-50...115 ° C
-50...115 ° C
0...100% HR
-500...5000 Pa
0...5000 ppm
0...50 ° C
-20...70 ° C
5...95% Hr
sans condensation
Entrées/sorties
Entrées universelles
Entrées numériques
Entrées analogiques
Sorties analogiques
Sorties numériques
Structure constructive
Dimensions L × H × P
Bornes à vis
Montage
Normes, directives
Indice de protection
Conformité CE selon
directive CEM 2004/108/CE
Informations complémentaires
Instructions de montage
Caractéris tiques des matériaux
Schéma de raccordement
Plan d'encombrement
Manuel d'utilisation ventilation
Manuel d'utilisation condensé
ventilation
Modbus variables ventilation
Manuel d'utilisation chauffage
Manuel condensé chauffage
Modbus variables chauffage
Manuel d'utilisation CASE flexotron
flexotron
Ni1000 (DIN 43760)
Contacts libres de potentiel
Ni 1000, 0...10V
0...10 V, 2 mA, résiste aux courts-
circuits
Mosfet de 2 A, 24 V~/V=, ne
résiste pas aux courts-circuits, max.
8 A en tout
148 × 123 × 60 mm (avec borne)
Bornes enfichables, pour câbles de
raccordement
2
jusqu'à 1,5 mm
Rail DIN, tableau de commande
(avec accessoires)
IP 20 (à l'état intégré)
EN 61000-6-1, EN 61000-6-3
P100011437
MD 46.300
A10707, A10708, A10709
M11510
P100012083
P100012092
P100012095
P100013116
P100013122
P100013119
®
P100012098
®
800
1/14
