Principe de mesure

6
Principe de fonctionnement et construction du système
Principes de base
Le Levelflex est un transmetteur utilisant le principe de la mesure du temps de parcours (ToF = Time
of Flight). La distance du point de référence à la surface du produit est mesurée. Des impulsions
haute fréquence sont émises et guidées le long d' u ne sonde. Elles sont réfléchies par la surface du
produit, captées par l' u nité d' e xploitation et converties en information de niveau. Cette méthode est
également appelée TDR (Time Domain Reflectometry).
Lors de la mesure d' i nterface, cette méthode est combinée à une mesure capacitive.
R
D
L
D
I
UP
LN
L
L
L
I

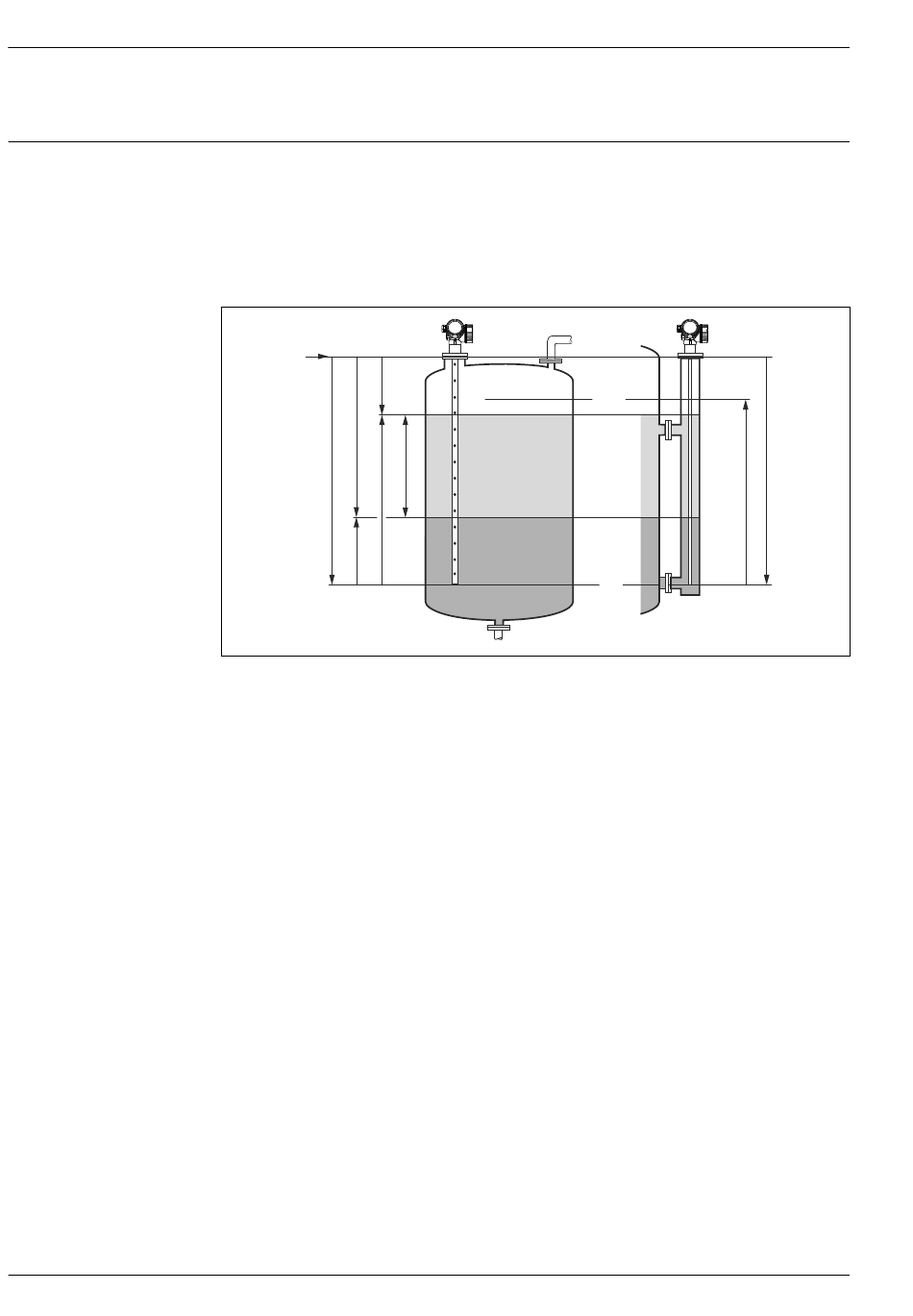

 1 Paramètres pour la mesure de niveau et d' i nterface avec un radar filoguidé
R Point de référence de la mesure
E Etalonnage vide (= point zéro)
F Etalonnage plein (= étendue de mesure)
LN Longueur de sonde
UP Epaisseur du produit supérieur
DL Distance du niveau total
LL Niveau total
DI Distance de l' i nterface (distance de la bride jusqu' à CD
LI Niveau de l' i nterface (distance de l' e xtrémité de la sonde jusqu' à CD
DC1 Coefficient diélectrique du produit supérieur
CD2 Coefficient diélectrique du produit inférieur
100%
DK ( DC )
1 1
DK (DC )
2 2
0%
)
2
)
1
Levelflex FMP55
E
F
A0011177
